Transformador de tensão JSZV18-24R

Com anos de experiência na produção Transformador de tensão JSZV18-24R, Welcome (Wenzhou) Electric Co., Ltd. pode fornecer uma ampla gama de Transformador de tensão interno de 0,72-40,5kV. Nosso transformador possui um projeto de estrutura e cenários de aplicação que são particularmente adaptados aos requisitos dos sistemas de média tensão:

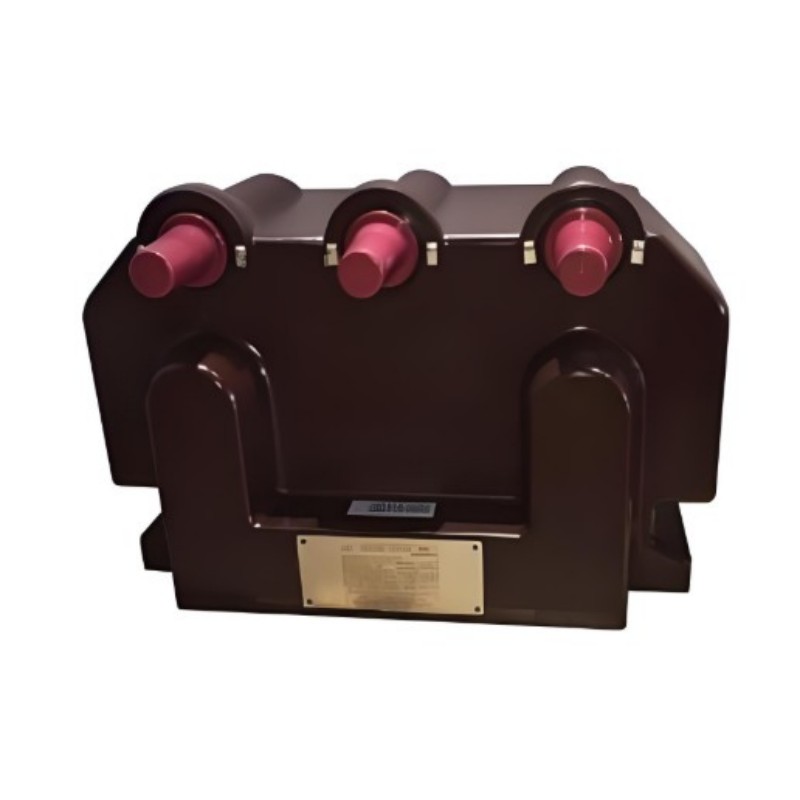

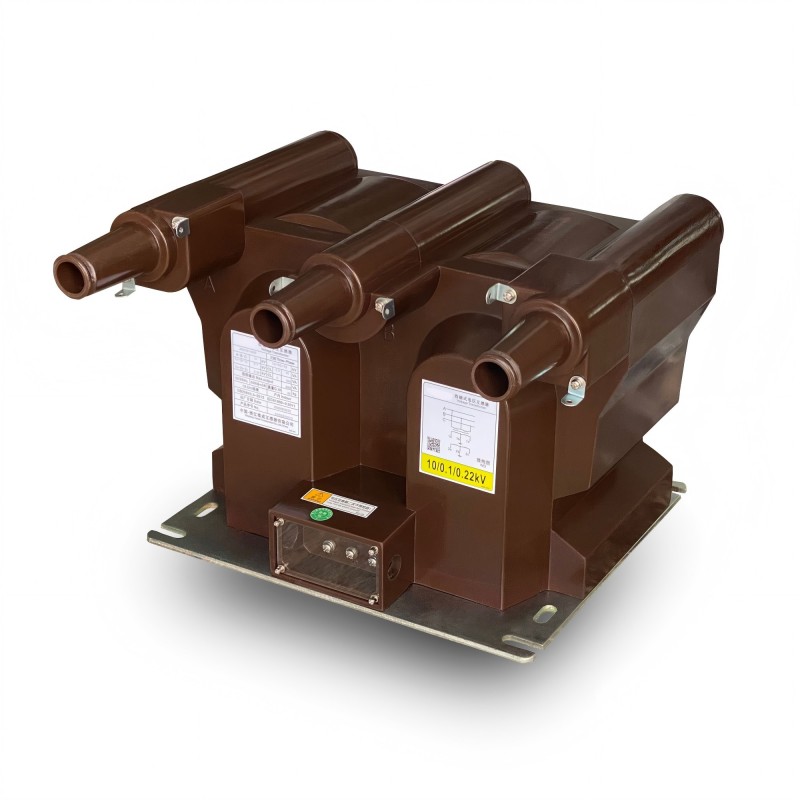

Este transformador adota uma estrutura de isolamento de fundição de resina epóxi totalmente fechada, que envolve o enrolamento primário, o enrolamento secundário e o núcleo de ferro circular no interior e tem a capacidade de resistir diretamente à poluição e à umidade. O produto também é equipado com um plugue em formato de cotovelo, que além de melhorar a vedação ambiental, facilita a instalação e a fiação no local não exige muito esforço.

O transformador de tensão JSZV18-24R de qualidade foi projetado especificamente para cenários internos onde o ponto neutro não está aterrado. Seja medindo corrente, calculando energia elétrica ou protegendo relés, pode ser de grande utilidade. Capaz de se adaptar a frequências de 50 Hz ou 60 Hz, capaz de suportar tensões de equipamentos de até 24 kV, e realizar monitoramento de tensão em sistemas de energia de média tensão com estabilidade e precisão, atendendo plenamente aos requisitos locais.

Parâmetro técnico principal

1.Tensão primária nominal: 20kV ou 22kV opcional, adequado para diferentes requisitos de tensão de sistemas de média tensão;
2.Tensão secundária nominal: Existem três especificações: 100V, 100/100V e 100/220V, que podem ser combinadas com diferentes fiações de equipamentos secundários;
3.Tensão nominal do enrolamento de tensão residual: cobrindo 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V, atendendo a requisitos especiais, como proteção de aterramento;
4. Fator de potência de carga: cos Φ = 0,8 (histerese), consistente com as características de carga dos circuitos secundários convencionais;
5.Padrões de execução: Siga IEC60044-2:2003 ou IEC61869-1&3, com desempenho e qualidade comparados com padrões internacionais.

Outros parâmetros técnicos, por favor, veja a seguir:

Observações: Mediante solicitação, teremos prazer em fornecer transformadores que atendam a outras normas ou tenham especificações técnicas fora do padrão.

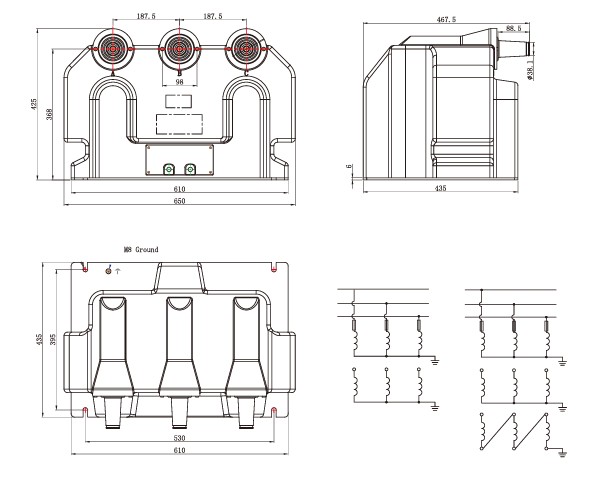

Desenho de contorno

Principais recursos

O transformador de tensão JSZV18-24R da Welcome (Wenzhou) Electric Co., Ltd, com suas sólidas vantagens de desempenho, é adequado para requisitos de sistema de média tensão. Os destaques específicos são os seguintes:

1. Ampla adaptabilidade de tensão
Classificado em 24kV, o transformador de tensão JSZV18-24R lida com flutuações de tensão significativas, garantindo monitoramento estável e saída de sinal precisa durante transientes ou regulação do sistema.

2. Resposta rápida
Captura rapidamente alterações de tensão e transmite sinais instantaneamente para dispositivos de proteção, permitindo rápida eliminação de falhas e maior confiabilidade do sistema.

3. Baixa perda de histerese
Materiais magnéticos avançados e design otimizado reduzem a perda de energia, melhoram a eficiência, minimizam a geração de calor e prolongam a vida útil.

Quer se trate de um cenário com flutuações frequentes de tensão ou de um sistema de média tensão com requisitos de velocidade de resposta e consumo de energia, este transformador pode resistir. Se quiser saber os detalhes específicos da adaptação do cenário, basta falar diretamente!
