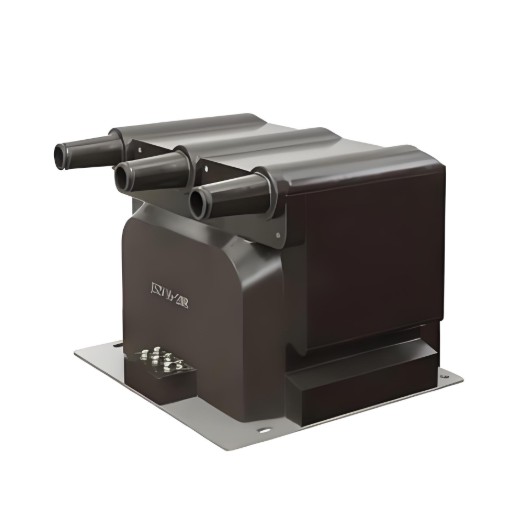

Transformador de tensão JDZ16-24R

O Transformador de Tensão JDZ16-24R da fábrica Comewill pode se adaptar a frequências de 50 Hz ou 60 Hz e suportar equipamentos com nível de tensão máximo de 24 kV, tornando-o particularmente adequado para uso em sistemas de distribuição de média tensão. Este transformador tem desempenho estável, baixa perda de excitação do núcleo e uma grande distância de fuga de isolamento externo; Além disso, o design não requer manutenção diária e pode suportar até mesmo cenários com elevados requisitos ambientais internos, operação precisa a longo prazo e durabilidade.

O que é um transformador de tensão JDZ16-24R?

O transformador de tensão JDZ16-24R da Welcome (Wenzhou) Electric Co., Ltd. é um equipamento interno totalmente fundido em resina epóxi, com estrutura totalmente fechada que pode medir tensão, calcular energia elétrica e realizar proteção de relé para circuitos CA monofásicos e trifásicos.

Parâmetros do produto

Bem-vindo (Wenzhou) Electric Co., Ltd O transformador tem parâmetros elétricos básicos claros:

Tensão máxima suportável do equipamento: 12kV
Tensão primária nominal: 11kV
Tensão secundária nominal: opcional 100/220 V, 110/220 V ou separadamente 100 V ou 110 V, totalmente adaptada aos requisitos de fiação de diferentes sistemas

Em termos de padrões técnicos, todo o processo segue IEC 60044-2:2003 "Transformadores de Instrumentos Parte 2: Transformadores de Tensão Indutivos", e o desempenho e a qualidade atendem aos padrões internacionais, portanto não há necessidade de se preocupar com não conformidade de quilometragem ou problemas de compatibilidade.

Observações: A pedido do cliente, temos o prazer de fornecer transformadores que atendam outras normas ou apresentem especificações técnicas fora do padrão.

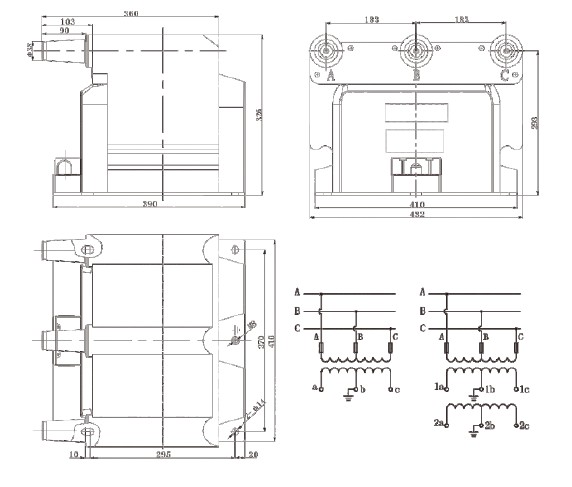

Desenho de contorno

Principais recursos

O transformador de tensão JDZ16-24R da Welcome (Wenzhou) Electric Co., Ltd pode permanecer firme em sistemas de média tensão de 24kV graças a estes três destaques práticos:

1. Vem com um fusível, não há necessidade de se preocupar com proteção contra sobretensão
Este transformador de tensão JDZ16-24R integra diretamente um fusível, projetado especificamente para lidar com situações de tensão anormais. Se ocorrer um surto repentino de tensão no sistema de 24kV, o fusível pode cortar imediatamente o circuito, protegendo o transformador e evitando que os equipamentos elétricos conectados sejam queimados por alta tensão. Não só torna o sistema de energia mais seguro, mas também prolonga a vida útil dos transformadores sem a necessidade de acessórios de proteção adicionais.
2. Medições precisas e dados confiáveis ​​são a chave para a tranquilidade
Internamente, são usados ​​componentes de alta precisão e o projeto estrutural foi otimizado para converter de forma estável a alta tensão de 24kV no lado primário em um sinal de baixa tensão no lado secundário com erro mínimo. Seja medindo contas de eletricidade, monitorando a tensão diariamente ou transmitindo sinais para equipamentos de proteção de relés, os valores medidos são muito precisos. O sistema de energia opera de forma estável e eficiente e não haverá erros na medição e no diagnóstico de falhas.

3. Pequeno em tamanho, economia de espaço e fácil de instalar
O design geral é compacto e ocupa muito pouco espaço, especialmente adaptado para cenários com pouco espaço, como quadros de distribuição e subestações, facilitando a instalação. Apesar do seu pequeno tamanho, o seu desempenho não diminuiu em nada; Além disso, o design compacto torna o transporte e a instalação muito mais convenientes, economizando espaço de instalação e reduzindo custos de suporte.
