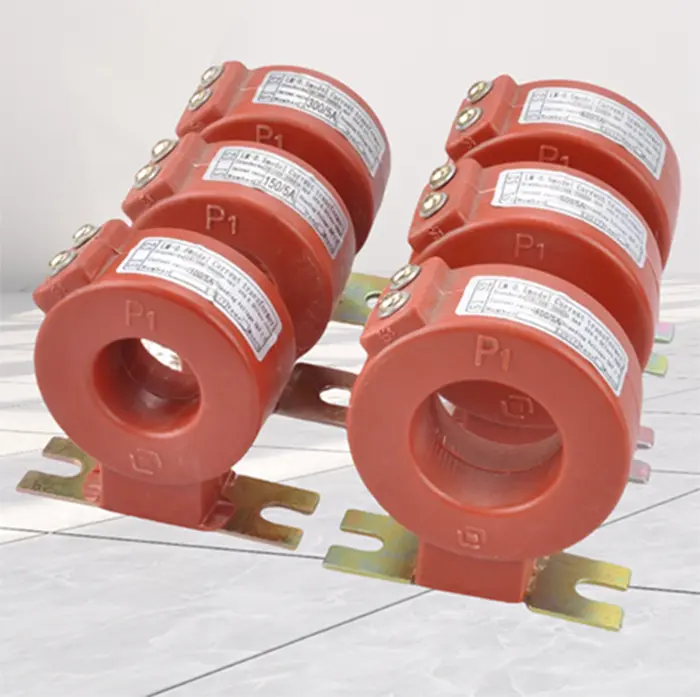

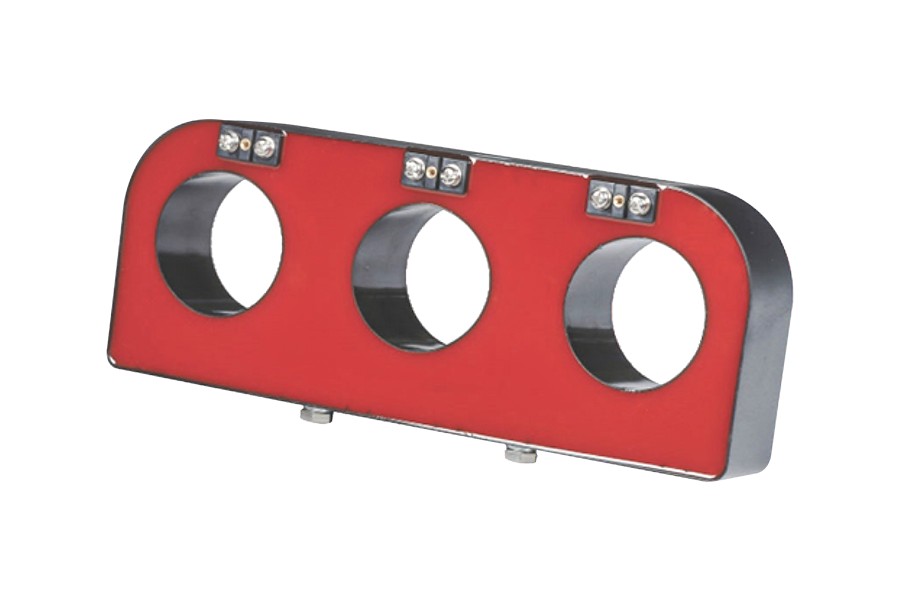

OTransformador de corrente de gabinete inflávelé um dispositivo de medição e proteção de corrente projetado para sistemas de manobra isolados a gás, como C-GIS. Ele mede a corrente primária e fornece sinais precisos para medição e proteção de relés em gabinetes de manobra compactos.Venha, um fornecedor profissional, fornece transformador de corrente de gabinete inflável de qualidade que estão em estoque.
Um transformador de corrente de gabinete inflável é instalado dentro de gabinetes de manobra isolados a gás, onde o meio de isolamento pode ser hexafluoreto de enxofre (SF₆) ou ar seco. Ele converte alta corrente primária em corrente secundária padronizada, geralmente 5A ou 1A, que pode ser usada com segurança por medidores, relés e dispositivos de proteção.
Como o transformador foi projetado para estruturas de painéis C-GIS, ele normalmente é montado ao redor do condutor de entrada ou saída do cabo. O tamanho compacto permite que ele caiba dentro de compartimentos selados do painel, mantendo ao mesmo tempo um desempenho de isolamento estável.
Venha é uma fábrica profissional, produzindoTransformador de corrente de gabinete inflávelO equipamento concentra-se na confiabilidade estrutural e na compatibilidade de instalação.
1. Estrutura de fundição de resina epóxi
O núcleo de ferro e os enrolamentos secundários são encapsulados com resina epóxi, formando um corpo vedado e retardador de chama.
2. Projeto de instalação compacto
O tamanho pequeno e o peso leve permitem a instalação diretamente em circuitos de cabos ou barramentos dentro de gabinetes infláveis.
3. Condutor Primário Selado
O condutor primário geralmente é fechado em um invólucro de aço inoxidável ou isolado para manter a integridade do isolamento.
4. Projeto de resfriamento natural
O isolamento integrado e a dissipação de calor permitem que o transformador opere sem equipamento de refrigeração adicional.
Corrente Primária Nominal
As faixas comuns incluem 20A a 600A, dependendo dos requisitos da rede de distribuição.
Corrente Secundária Nominal
As saídas padrão são 5A ou 1A para equipamentos de medição e proteção.
Classe de Precisão
As combinações típicas incluem 0,5 / 10P, suportando funções de medição e proteção de relé.
Frequência nominal
A maioria das unidades opera a 50 Hz ou 60 Hz.
Nível de isolamento
Os níveis de isolamento típicos são 12/42/75kV, adequados para aplicações em painéis de média tensão.
Adaptabilidade Ambiental
O transformador de corrente de gabinete inflável foi projetado para operação em ambientes de painéis fechados que podem enfrentar condições desafiadoras.
Faixa de temperatura
As temperaturas operacionais típicas variam de -5°C a +45°C.
Resistência à Poluição
O isolamento selado reduz a influência de poeira, umidade e contaminação.
Operação em alta altitude
Muitos projetos suportam instalação em áreas de até 3.000 metros acima do nível do mar.
Compatibilidade com isolamento a gás
Alguns novos designs utilizam ar seco em vez de SF₆ como meio de isolamento para reduzir o impacto ambiental.
Um fornecedor confiável na China de equipamentos para transformadores de corrente de gabinete inflável fornece produtos usados em vários setores de distribuição de energia.
As aplicações comuns incluem:
Sistemas de energia de trânsito ferroviário urbano
Redes de distribuição industrial
Plantas metalúrgicas e petroquímicas
Subestações de média tensão
Infraestrutura de rede elétrica de alta altitude
