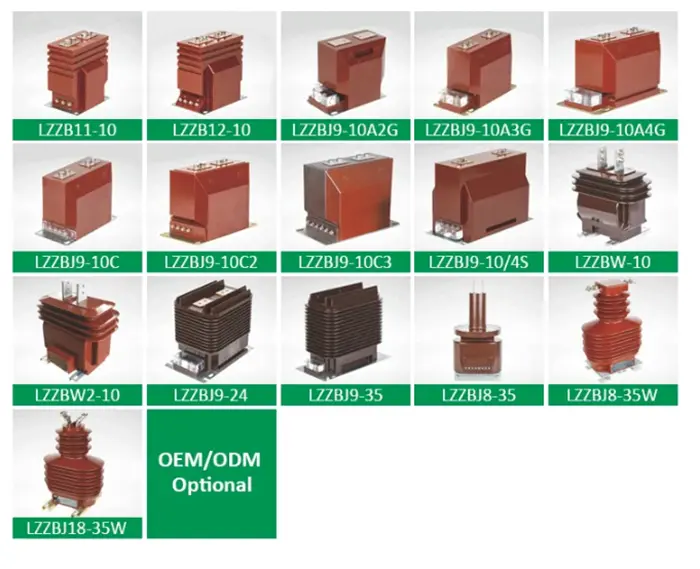

Venha, um fabricante e fornecedor confiável de dispositivos elétricos de medição e proteção na China, forneceTransformador de corrente interno (CTs) de 0,72-40,5kVpara aplicações industriais, comerciais e de utilidade pública.
Transformador de corrente interno 0,72-40,5kVopera com base na indução eletromagnética, convertendo altas correntes primárias em correntes secundárias mensuráveis mais baixas para permitir medição e proteção precisas.
1. Indução eletromagnética: A corrente alternada através do condutor primário gera um campo magnético no núcleo de ferro, induzindo uma corrente proporcional no enrolamento secundário (por exemplo, proporção de 1000:1).
2. Isolamento de sinal: A corrente secundária (normalmente 5A ou 1A) é isolada do circuito primário de alta tensão, garantindo a segurança do pessoal e do equipamento.
3. Controle de precisão: Materiais de alta condutividade magnética, como chapas de aço silício ou ligas nanocristalinas, minimizam as perdas por histerese, alcançando precisão de até 0,2 nível (erro ± 0,2%), em linha com os padrões IEC 60044-1.
1. TC Eletromagnética
Características: Núcleo de ferro com enrolamento, econômico e altamente estável.
Aplicações: Sistemas de distribuição abaixo de 10kV, por exemplo, medição de eletricidade industrial ou comercial.
Exemplo de parâmetros: relação de corrente nominal 200/5A, impedância de carga 2,5 Ω (GB/T 20840.2-2014).
2. TC eletrônico
Características: Usa elementos Hall ou sensores de fibra óptica, ampla banda de frequência (0,1 Hz – 1 MHz), forte resistência EMI.
Aplicações: Nova geração de energia, sistemas de tração ferroviária de alta velocidade.
3. Bobina Rogowski
Características: Design sem núcleo, alta linearidade, adequado para medição de corrente transitória.
Exemplo de parâmetros: Sinal de saída 0,333V/kA, erro linear <±0,1% (IEEE C57.13-2016).
Medição de eletricidade
Medidores industriais ou comerciais de alta precisão, normalmente exigindo precisão de 0,5S (±0,5%), seguindo DL/T 725-2013.
Proteção de relé
Proteção de sobrecorrente ou diferencial; Os TCs devem atender limites de erro específicos (por exemplo, 5P20, erro ≤5% a 20× corrente nominal).
Monitoramento Industrial
Aplicações de alta frequência ou alta velocidade (por exemplo, usinas siderúrgicas, fornos de indução) requerem TCs eletrônicos com resposta de frequência >10kHz.
Corrente nominal: Escolha 1,2–1,5× a corrente de carga para proteção ideal.
Nível de precisão: Use 0,2 para TCs de medição; 5P/10P para TCs de proteção.
Evite circuito aberto no secundário: pode gerar tensão kV perigosa.
Verificação de isolamento: Verifique regularmente se a resistência de isolamento doTransformador de corrente interno 0,72-40,5kVé ≥1MΩ.
Correspondência de cenário: Selecione o tipo de TC (eletromagnético, eletrônico, Rogowski) com base nas necessidades da aplicação, precisão, custo e confiabilidade.
