Disjuntor a Vácuo (VCB), um dispositivo crítico na moderna distribuição de energia de média tensão. Exploramos a física fundamental da extinção de arco no vácuo, dissecamos os componentes principais – do interruptor a vácuo ao mecanismo operacional – e apresentamos uma comparação prática e detalhada com a tecnologia SF₆. O artigo também descreve as principais áreas de aplicação, critérios de seleção e melhores práticas de manutenção, todos baseados nos princípios de engenharia da indústria. Como profissionalFabricante e fornecedor baseado na China, Venhaoferece soluções VCB personalizáveis e de alta qualidade que combinam confiabilidade, longevidade e responsabilidade ambiental para projetos industriais, comerciais e de serviços públicos em todo o mundo.

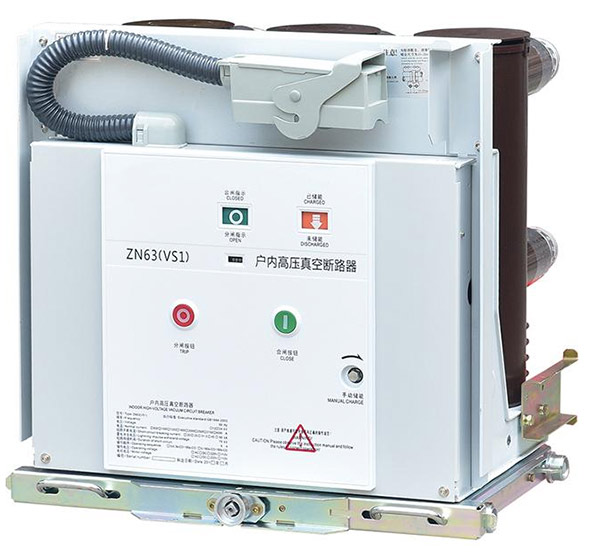

ODisjuntor a Vácuo (VCB)tornou-se a pedra angular da distribuição confiável de energia de média tensão, servindo como o principal dispositivo de proteção em subestações, plantas industriais e instalações comerciais. Ao contrário das tecnologias mais antigas que dependem de petróleo, ar ou gás SF₆, o VCB utiliza um ambiente de alto vácuo para extinguir o arco que se forma quando os contatos se separam durante uma falta. Este método oferece vantagens distintas em velocidade de comutação, confiabilidade operacional e segurança ambiental, tornando-o a escolha preferida para aplicações de 3 kV a 36 kV.
A infraestrutura elétrica moderna exige equipamentos que não apenas funcionem sob estresse, mas também exijam intervenção mínima ao longo de décadas de serviço. Os VCBs enfrentam esse desafio por meio de seus interruptores selados para toda a vida útil e projetos mecânicos robustos, que reduzem significativamente os intervalos de manutenção em comparação com outros tipos de disjuntores.Venha, como fabricante experiente na China, é especializada na produção de VCBs projetados para oferecer desempenho consistente em uma ampla gama de condições operacionais, desde umidade tropical até ambientes industriais carregados de poeira.
Este artigo oferece uma perspectiva técnica original sobre a tecnologia VCB, concentrando-se nos princípios de engenharia que regem sua operação, nos componentes críticos que garantem sua longevidade e nos fatores práticos que os engenheiros devem considerar ao selecionar e especificar esses dispositivos para projetos novos ou de modernização.
No centro de cada VCB está um princípio físico fundamental: a incapacidade de um arco elétrico de se sustentar em alto vácuo. Quando os contatos do disjuntor se rompem sob condições de falta, a corrente tenta manter um caminho através do vapor metálico ionizado. No entanto, como o interruptor é evacuado a uma pressão abaixo de 10⁻⁴ Pa, o caminho livre médio das moléculas é extremamente longo e as partículas disponíveis para ionização são escassas.
O arco que se forma existe quase inteiramente como um plasma de vapor metálico das superfícies de contato. À medida que a corrente passa naturalmente por zero no ciclo CA, esse vapor se condensa quase instantaneamente nas faces de contato mais frias e nas proteções de arco circundantes. Esta rápida condensação - conhecida comorecuperação dielétrica— evita que o arco se reinicie, eliminando efetivamente a falha em meio ciclo. Todo o processo é limpo, silencioso e produz erosão de contato mínima, contribuindo para a alta resistência elétrica do VCB, muitas vezes excedendo 5.000 operações em plena carga.
É importante ressaltar que o design do interruptor a vácuo garante que o arco permaneça concentrado e difuso, evitando pontos quentes que poderiam danificar o envelope cerâmico. O uso de geometrias de contato específicas, como contatos de campo magnético axiais ou radiais, controla ainda mais o movimento do arco e garante desgaste uniforme, prolongando assim a vida útil do interruptor. Este princípio de extinção de arco é o que torna os VCBs excepcionalmente adequados para tarefas de comutação frequentes, como partida de motores ou comutação de bancos de capacitores, onde outras tecnologias se degradariam mais rapidamente.
Para aplicações de média tensão, a escolha entre a tecnologia de vácuo e SF₆ é uma decisão comum de engenharia. Ambas são tecnologias maduras, mas as suas características alinham-se de forma diferente com as prioridades do projeto. A tabela abaixo fornece uma comparação original e detalhada baseada em fatores operacionais e ambientais, sem depender de dados de fornecedores externos.
| Parâmetro | Disjuntor a Vácuo (VCB) | Disjuntor SF6 |
|---|---|---|
| Meio de interrupção | Vácuo (rigidez dielétrica ~10⁷ V/m) | Gás SF₆ sob pressão (normalmente 5–7 bar) |
| Classe de Tensão Típica | 3 kV – 36 kV (média tensão primária) | 3 kV – 800 kV+ (abrange MT a MAT) |
| Impacto Ambiental | Emissões zero; nenhum efeito de gases de efeito estufa | Alto PAG (23.500x CO₂); requer manuseio e reciclagem rigorosos |
| Contato Erosão e Vida | Baixa erosão; vida elétrica até 30 falhas completas ou mais de 5.000 operações de comutação | Erosão moderada; produtos de decomposição de gás requerem gerenciamento |
| Regime de Manutenção | Mínimo; os interruptores são selados para sempre; apenas lubrificação do mecanismo | Verificações periódicas da densidade do gás; monitoramento de umidade e subprodutos |
| Mecanismo Operacional | Mola ou atuador magnético – baixo consumo de energia | Mola, hidráulica ou pneumática – geralmente com maior energia |
| Pontos fortes típicos | Troca frequente, baixa manutenção, ambientalmente benigno | Excelente para instalações compactas de alta tensão, alta capacidade de corrente de falta |
Esta comparação mostra que os VCBs são particularmente fortes em aplicações onde a responsabilidade ambiental, a operação frequente e os baixos custos do ciclo de vida são críticos. Para empresas de serviços públicos e usuários industriais que buscam uma solução sustentável e de alto desempenho para redes de média tensão, os VCBs apresentam uma escolha tecnológica atraente.Venhafabrica VCBs que aproveitam essas vantagens inerentes, oferecendo uma gama de produtos de 12kV a 40,5kV para uso interno e externo.
Um VCB é um conjunto de componentes projetados com precisão, cada um desempenhando um papel crítico para garantir uma operação confiável. As duas partes mais vitais são o interruptor a vácuo e o mecanismo de operação.
O interruptor a vácuo é um cilindro cerâmico hermeticamente fechado contendo os contatos fixos e móveis. O material cerâmico (geralmente alumina) proporciona excelente isolamento dielétrico e resistência mecânica. No interior, um fole metálico conecta o contato móvel à haste de operação externa, mantendo a vedação a vácuo e permitindo o movimento axial. Um sofisticado sistema de blindagem envolve os contatos para condensar o vapor metálico e evitar que ele se deposite na superfície interna cerâmica, preservando a integridade do isolamento durante a vida útil do dispositivo. O material de contato, normalmente uma liga de cobre-cromo, é escolhido por sua resistência à soldagem e sua capacidade de manter uma corrente de corte baixa, o que é importante para comutação de carga indutiva.
O mecanismo de operação fornece a força motriz para abrir e fechar os contatos de maneira precisa e rápida. Os mecanismos operados por mola são os mais comuns em VCBs devido à sua confiabilidade e independência de fontes de energia externas durante o disparo. A energia é armazenada em uma mola de fechamento (através de um sistema de carregamento manual ou motorizado) e liberada quando um sinal de disparo é recebido. Este projeto de energia armazenada garante que o disjuntor abra com velocidade e força consistentes, independentemente da tensão de controle. Outras opções incluem atuadores magnéticos, que utilizam ímãs permanentes e uma bobina para travamento, oferecendo um projeto mecânico mais simples com menos peças móveis. Os VCBs da Comewill são equipados com mecanismos robustos como os da série CT, projetados para milhares de operações com ajuste mínimo.
Os VCBs são categorizados por seu ambiente de instalação e demandas operacionais específicas. Os dois tipos principais são:
As principais áreas de aplicação incluem:
Com um amplo portfólio,Venhafornece VCBs para aplicações internas e externas, oferecendo personalização para atender às necessidades específicas do cliente e aos padrões do projeto.
A seleção do VCB certo para um projeto específico requer uma avaliação completa dos parâmetros do sistema e das condições operacionais. Os seguintes critérios constituem a base de uma decisão de aquisição sólida:
Ao avaliar cuidadosamente esses critérios, os engenheiros e as equipes de compras podem especificar um VCB que não apenas atenda aos requisitos técnicos imediatos, mas também ofereça confiabilidade e economia a longo prazo.Venhafornece suporte técnico detalhado para ajudar os clientes a navegar nessas escolhas, oferecendo produtos que atendem aos principais padrões internacionais.
A principal vantagem reside na sua capacidade de extinguir o arco quase imediatamente após a corrente zero no vácuo, proporcionando rápida recuperação dielétrica. Isto resulta em tempos de arco muito curtos, redução na erosão de contato e manutenção mínima, tornando-o altamente confiável para sistemas de média tensão.
Os VCBs são projetados principalmente para aplicações de média tensão, cobrindo uma faixa de aproximadamente 3 kV a 36 kV. Isto os torna a escolha padrão para redes de distribuição e sistemas de energia industriais.
Os VCBs têm uma vantagem ambiental significativa, pois utilizam vácuo como meio de interrupção, o que não tem efeito de efeito estufa. Em contraste, o gás SF₆ tem um Potencial de Aquecimento Global (GWP) muito elevado e requer um manuseamento cuidadoso e procedimentos de reciclagem no final da vida útil.
Os dois componentes mais críticos são o interruptor a vácuo (contatos selados) e o mecanismo operacional. O material de contato e a blindagem do interruptor determinam a vida elétrica, enquanto o design do mecanismo e a qualidade do material determinam a resistência mecânica.
Sim, os VCBs são excepcionalmente adequados para tarefas de comutação frequentes, como partida de motor, comutação de banco de capacitores e controle de forno a arco. Seu design robusto e baixa erosão por contato permitem um grande número de operações seguras.
Os VCBs requerem manutenção mínima. As tarefas principais incluem a inspeção periódica do mecanismo operacional quanto à lubrificação adequada, verificação dos indicadores mecânicos e inspeção visual do interruptor quanto a quaisquer sinais de danos. Os próprios interruptores são selados para toda a vida e não requerem recarga de gás ou substituição de contato em condições normais de serviço.
