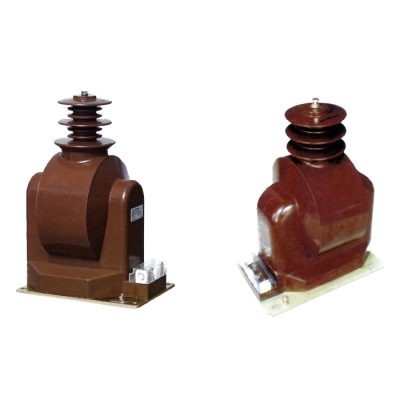

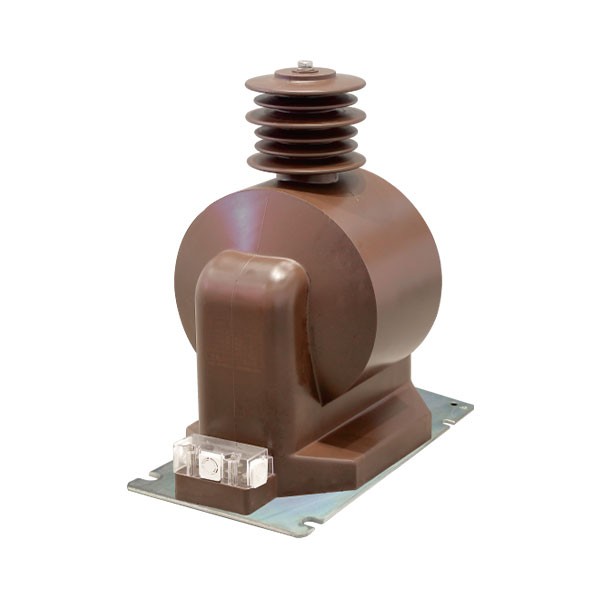

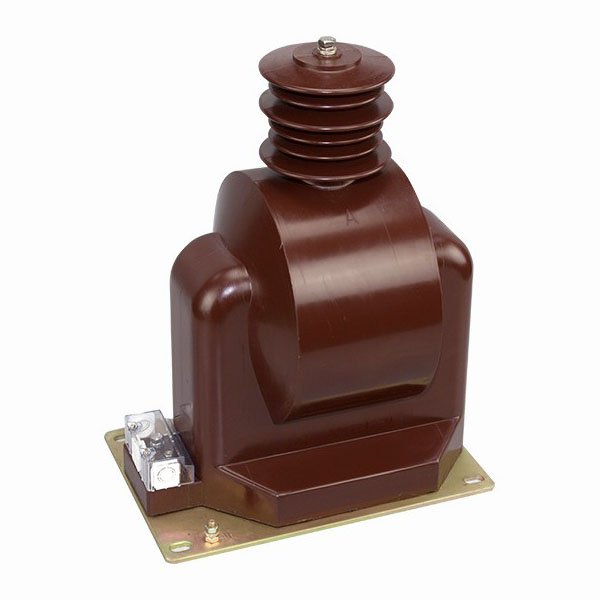

Transformador de tensão JDZX9-35D/290

Projetado com isolamento de fundição de resina epóxi e estrutura externa totalmente fechada, o transformador de tensão JDZX9-35D / 290 de qualidade da fábrica Comewill garante alta precisão, forte durabilidade e confiabilidade a longo prazo. É amplamente utilizado em medição de energia, monitoramento de tensão e proteção de relés, tornando-o uma solução ideal para redes elétricas modernas e aplicações industriais.

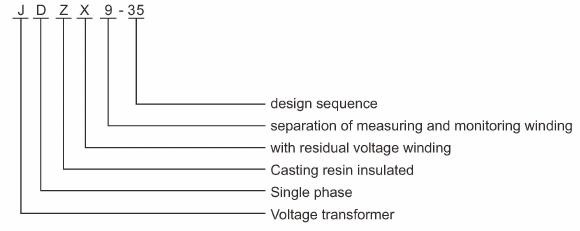

Designação de tipo

Bem-vindo (Wenzhou) Electric Co., transformador de tensão JDZX9-35 da Ltd, o modelo contém informações estruturais e de uso importantes, que podem ser facilmente desmontadas e compreendidas:

O modelo JDZX9-35 representa as principais características estruturais e funcionais:

J – Transformador de Tensão
D – Estrutura monofásica
Z – Isolamento fundido em resina epóxi
X – Com enrolamento de tensão residual (para proteção de aterramento)
9 – Número de sequência do projeto
35 – Tensão nominal: 35kV

Este nome de modelo destaca diretamente os principais atributos do Transformador de Tensão JDZX9-35D/290: projetado especificamente para sistemas de energia de média tensão, adota isolamento de resina fundida, estrutura monofásica e também pode ser equipado com enrolamentos de tensão residual, atendendo perfeitamente às necessidades de uso de sistemas de 35kV.

Condições de Serviço

Para garantir uma operação estável a longo prazo, o Transformador de Tensão JDZX9-35D/290 deve ser usado nas seguintes condições:
Instalação: Somente para uso externo
Temperatura ambiente:
Máximo: +40°C
Mínimo: -25°C
Média diária ≤ 30°C
Altitude: ≤ 1000m (projeto personalizado necessário para altitudes mais elevadas)
Nível de poluição: Adequado para ambientes Classe IV
Atmosfera: Livre de poeira severa ou gases corrosivos

Dados Técnicos

Diretrizes de personalização e uso

Comewill, como um fornecedor experiente de transformadores de tensão na China, fornece serviços de personalização flexíveis:
Relação de tensão personalizada e classe de precisão disponíveis
Soluções personalizadas para requisitos específicos do projeto
Suporte para designs fora do padrão
Notas de uso:
Use apenas uma relação de tensão por vez para uma medição precisa
Evite operação simultânea em múltiplas proporções
Forneça parâmetros detalhados ao fazer o pedido para garantir o melhor desempenho

Cenários de aplicação

O Transformador de Tensão JDZX9-35D/290 é amplamente utilizado em:
Sistemas de rede elétrica
Subestações
Distribuição de energia industrial
Sistemas de medição de energia
Aplicações de proteção de relé

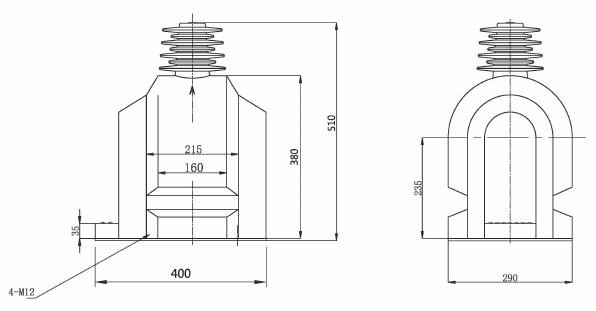

Esboço e dimensões de instalação

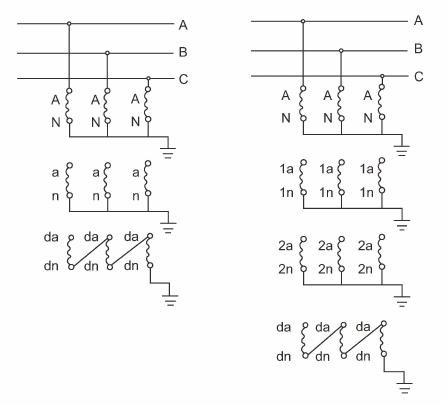

Princípios de fiação para transformadores de tensão DZX9-35KV

Informações sobre pedidos

Para garantir que o transformador atenda perfeitamente aos requisitos do seu sistema, especifique:

Relação de tensão
Classe de precisão
Saída nominal
Requisitos especiais (se houver)

Para soluções customizadas, a equipe técnica da Comewill está pronta para fornecer suporte profissional desde o projeto até a entrega, garantindo uma operação confiável e eficiente em seu sistema de energia. Bem-vindo a entrar em contato conosco e obter um orçamento agora!
