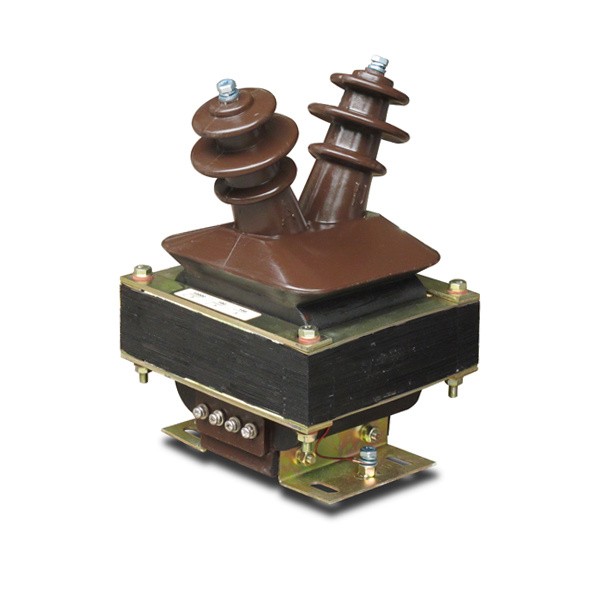

A Transformador de Tensãoé uma importante tecnologia de transformador de instrumento usada para reduzir a alta tensão primária a uma tensão secundária proporcional adequada para medição, medição, proteção e controle. Ao contrário de um transformador de potência, destinado à transferência de energia entre redes elétricas, um transformador de instrumento é projetado para fornecer um sinal preciso para medidores, relés, equipamentos de monitoramento e sistemas de controle. A seleção correta depende da tensão do sistema primário, tensão secundária, frequência, requisitos de precisão, carga, isolamento, disposição das fases, configuração do enrolamento, local de instalação, exposição ambiental e função de proteção ou medição pretendida. As tecnologias eletromagnéticas, capacitivas e eletrônicas fornecem diferentes abordagens para a obtenção de sinais de tensão proporcionais. Os projetos internos e externos também abordam diferentes condições ambientais. Uma avaliação técnica completa, portanto, precisa considerar o desempenho elétrico, o isolamento, a construção, os acessórios, a proteção, a instalação e a manutenção como um sistema coordenado.
Índice
Clique em qualquer tópico para ir diretamente para a seção.
- 1. Por que a medição de tensão é importante em sistemas de potência?
- 2. Como funciona um transformador de tensão de instrumento?
- 3. Quais são os principais tipos e configurações?
- 4. Como a precisão e a carga afetam a seleção?
- 5. Por que o isolamento e o isolamento elétrico são essenciais?
- 6. Como as aplicações de proteção e medição diferem?
- 7. Qual é a diferença entre projetos eletromagnéticos e capacitivos?
- 8. Como os projetos internos e externos abordam condições diferentes?
- 9. Como as aplicações monofásicas e trifásicas diferem?
- 10. Como devem ser considerados os fusíveis, o aterramento secundário e a segurança?
- 11. Quais aplicações usam medição de tensão de instrumento?
- 12. Que erros comuns de seleção devem ser evitados?
- 13. O que uma especificação técnica profissional deve incluir?
- 14. Perguntas frequentes
Por que a medição de tensão é importante em sistemas de potência?
As redes elétricas não podem ser controladas com segurança e precisão sem informações confiáveis sobre a tensão. Operadores, relés de proteção, medidores, sistemas de automação e equipamentos de monitoramento dependem de sinais de medição que representam a condição do circuito elétrico primário.
Conectar diretamente medidores convencionais ou equipamentos de controle de baixa tensão a um circuito de média ou alta tensão seria impraticável e potencialmente perigoso. Os transformadores de instrumento resolvem esse problema criando um sinal secundário proporcional que representa a tensão primária, ao mesmo tempo que fornece separação elétrica entre o circuito de alta tensão e o circuito de medição secundário.
Esta separação tem diversas vantagens práticas. O equipamento de medição pode ser projetado em torno de uma tensão secundária padronizada, em vez de ser exposto diretamente ao sistema primário. Os relés de proteção podem processar um sinal gerenciável. Os medidores de energia podem desempenhar suas funções de medição. Os operadores podem obter informações sobre a rede elétrica sem trazer a tensão primária diretamente para o painel de controle.
Fornece um sinal de tensão proporcional para medidores e dispositivos de monitoramento.
Fornece informações de tensão para relés de proteção que avaliam condições anormais do sistema.
Separa o circuito de medição secundário da rede primária de alta tensão.
Fornece um sinal elétrico que pode suportar automação, lógica de comutação, sincronização e outras funções de controle.
As informações de tensão são particularmente importantes em sistemas onde a condição elétrica muda continuamente. Subestações, sistemas de distribuição industrial, alimentadores de transformadores, redes de energia renovável e sistemas complexos de serviços públicos, todos exigem informações confiáveis sobre a tensão do sistema.
A medição também oferece suporte à solução de problemas. Se o sinal secundário observado mudar inesperadamente, os engenheiros poderão investigar se a causa está relacionada ao sistema primário, ao transformador do instrumento, à fiação, ao circuito de proteção ou a outra parte da cadeia de medição.
Uma cadeia de medição confiável, portanto, começa com um transformador de instrumento devidamente selecionado. Precisão, isolamento, configuração de conexão, carga secundária, condições ambientais e requisitos de proteção precisam ser considerados em conjunto.
Como funciona um transformador de tensão de instrumento?
Um transformador de tensão de instrumento eletromagnético funciona por meio de indução eletromagnética. O enrolamento primário é conectado ao circuito de alta tensão, enquanto o enrolamento secundário fornece uma tensão proporcionalmente mais baixa aos equipamentos de medição ou proteção conectados.
O relacionamento básico é determinado pela proporção entre as voltas primárias e as voltas secundárias. Quando o enrolamento primário é energizado, o fluxo magnético é estabelecido no núcleo. Este fluxo induz uma tensão no enrolamento secundário que corresponde proporcionalmente à tensão primária dentro da faixa operacional projetada do transformador.
Enrolamento primário
O enrolamento primário se conecta ao circuito de alta tensão. O seu sistema de isolamento está, portanto, concebido para suportar os esforços eléctricos associados à rede primária.
Dependendo da arquitetura do produto, o enrolamento primário pode ter diferentes construções físicas. Alguns projetos utilizam um arranjo de enrolamento convencional, enquanto outros integram o enrolamento em uma estrutura de isolamento encapsulada.
Enrolamento secundário
O enrolamento secundário fornece o sinal de tensão reduzida para medidores, relés e outros equipamentos. Sua saída foi projetada para permanecer proporcional à tensão primária sob condições elétricas específicas.
Núcleo magnético
O núcleo fornece o caminho magnético necessário para a indução eletromagnética. A construção do núcleo e as características magnéticas influenciam a precisão, o comportamento de excitação, as perdas e a capacidade do transformador de fornecer um sinal secundário estável.
Sistema de isolamento
O sistema de isolamento separa o enrolamento primário de alta tensão do enrolamento secundário, do invólucro e da estrutura circundante. Dependendo do projeto do produto, isso pode envolver isolamento seco, fundição de resina epóxi, isolamento de óleo, isolamento de gás ou outros arranjos dielétricos.
| Componente | Função Primária | Principais considerações de design |
|---|---|---|
| Enrolamento primário | Conecta-se ao circuito de alta tensão | Requisitos de tensão primária e isolamento |
| Enrolamento secundário | Fornece o sinal de medição reduzido | Tensão secundária, precisão, carga |
| Núcleo magnético | Fornece o caminho magnético | Material do núcleo e características de excitação |
| Sistema de isolamento | Mantém a separação elétrica | Estresse de tensão, meio ambiente, estabilidade mecânica |
| Gabinete ou habitação | Fornece proteção mecânica e ambiental | Local de instalação e condições de exposição |
Qualidade do sinal secundário
Um sinal secundário útil deve representar com precisão a tensão primária enquanto o equipamento conectado consome sua carga especificada. Se o circuito de medição colocar carga excessiva no secundário, a relação de tensão e a precisão poderão ser afetadas.
É por isso que o transformador, a fiação, os terminais, os medidores, os relés e outros equipamentos secundários devem ser avaliados como um circuito.
O princípio de funcionamento pode ter um conceito simples, mas alcançar uma precisão estável sob condições reais de operação requer um projeto cuidadoso do núcleo, enrolamentos, isolamento, conexões e estrutura mecânica.
Quais são os principais tipos e configurações?
Os transformadores de tensão de instrumento podem ser classificados de acordo com a instalação, disposição das fases, configuração do enrolamento, tecnologia de isolamento e princípio de operação. Essas categorias ajudam os engenheiros a restringir a seleção de acordo com os requisitos do sistema.
Configurações internas
As unidades internas destinam-se à instalação dentro de quadros de distribuição, subestações, salas elétricas ou outros ambientes protegidos. Seu design de gabinete e isolamento pode ser otimizado em torno de um ambiente interno controlado.
Projetos fundidos em resina epóxi são comuns em aplicações internas compactas de média tensão porque o isolamento sólido pode criar uma estrutura selada enquanto mantém a montagem física relativamente compacta.
Configurações externas
As unidades externas enfrentam exposição direta à chuva, umidade, mudanças de temperatura, luz solar, poeira, poluição e outras condições ambientais. Seu alojamento e arranjo de isolamento precisam, portanto, atender ao serviço externo.
Configurações monofásicas
Projetos monofásicos são comumente usados onde cada fase é medida separadamente ou onde a aplicação requer um arranjo de medição fase-terra ou fase-fase definido.
Configurações trifásicas
Arranjos trifásicos podem fornecer medição de tensão coordenada para redes elétricas trifásicas. A conexão exata depende da configuração neutra do sistema e da função de proteção ou medição.
Configurações de dois enrolamentos e três enrolamentos
Um projeto de dois enrolamentos contém um enrolamento primário e um secundário. Um projeto de três enrolamentos adiciona um enrolamento secundário auxiliar que pode suportar uma proteção separada ou uma função relacionada ao aterramento, dependendo do esquema elétrico.
Sistemas de tipo seco e resina fundida
Os sistemas do tipo seco utilizam isolamento sólido ou seco sem dielétrico líquido. A construção fundida em resina epóxi pode encapsular totalmente componentes selecionados, proporcionando estabilidade mecânica e resistência à umidade e contaminação.
Projetos imersos em óleo
As configurações imersas em óleo utilizam óleo isolante como parte do sistema dielétrico e térmico. Esses projetos exigem procedimentos adequados de construção, vedação, gerenciamento de óleo e manutenção do tanque.
Configurações infláveis ou isoladas a gás
Projetos isolados a gás podem ser usados onde sistemas dielétricos fechados são apropriados. Sua seleção deve incluir a consideração da vedação do invólucro, propriedades do gás, gerenciamento de pressão, procedimentos de serviço e requisitos ambientais.
Tecnologias capacitivas e eletrônicas
Nem todo sistema de medição de tensão depende de um transformador eletromagnético convencional. Os transformadores de tensão capacitivos usam um divisor capacitivo em combinação com uma seção eletromagnética, enquanto os sensores eletrônicos de tensão usam métodos de detecção e conversão de sinal para produzir uma saída elétrica proporcional.
| Classificação | Opções típicas | Foco de seleção |
|---|---|---|
| Instalação | Interior, exterior | Exposição ambiental e design de gabinete |
| Fase | Monofásico, trifásico | Configuração de rede e esquema de medição |
| Enrolamento | Dois enrolamentos, três enrolamentos | Medição, proteção, funções auxiliares |
| Isolamento | Seco, resina fundida, óleo, gás | Classe de tensão, ambiente, manutenção |
| Princípio de funcionamento | Eletromagnético, capacitivo, eletrônico | Nível de tensão, precisão, arquitetura do sistema |
A seleção deve começar com os requisitos da aplicação e da rede, e não simplesmente com a categoria do produto. Diferentes configurações podem satisfazer funções de medição semelhantes e, ao mesmo tempo, fornecer diferentes características de instalação e manutenção.
Como a precisão e a carga afetam a seleção?
A precisão é uma das considerações técnicas mais importantes porque o sinal secundário pode ser usado para medição de energia, monitoramento do sistema, proteção, controle ou diversas funções ao mesmo tempo.
Classe de precisão
A classe de precisão descreve o erro de medição permitido sob condições definidas. Diferentes aplicações podem ter diferentes requisitos de precisão.
Os circuitos de medição usados para medição podem exigir uma precisão maior do que as aplicações onde o transformador fornece principalmente um sinal de proteção. A classe correta, portanto, depende do que o circuito secundário precisa realizar.
Carga nominal
Carga refere-se à carga conectada ao enrolamento secundário. Isso inclui medidores, entradas de relé, transdutores, fiação, blocos terminais e outros dispositivos conectados.
Se a carga real do circuito secundário diferir significativamente das condições para as quais o transformador foi especificado, a precisão e o comportamento da saída poderão mudar.
Precisão da proporção
A taxa de transformação precisa permanecer dentro da tolerância especificada. Uma incompatibilidade entre a relação pretendida e a relação real pode influenciar tanto os valores de medição como as decisões de proteção.
Deslocamento de fase
Em sistemas de medição que envolvem cálculos de potência, as relações de fase são importantes. Pequenos erros no deslocamento de fase podem afetar a precisão dos cálculos derivados dos sinais de tensão e corrente.
| Parâmetro | O que descreve | Por que é importante |
|---|---|---|
| Classe de precisão | Precisão de medição sob condições definidas | Determina a adequação para medição ou proteção |
| Carga nominal | Carga do circuito secundário | Influencia a tensão secundária e a precisão |
| Razão de transformação | Relação de tensão primária para secundária | Garante que a medição represente o sistema primário corretamente |
| Deslocamento de fase | Relação angular entre tensão primária e secundária | Pode afetar os cálculos de potência e proteção |
Medição versus requisitos de proteção
As aplicações orientadas para medição geralmente se concentram em manter uma saída proporcional precisa em toda a faixa operacional relevante. As aplicações orientadas para a proteção podem dar maior ênfase ao comportamento do transformador durante condições anormais do sistema e à capacidade do sinal secundário de suportar a operação do relé.
Esta distinção deve ser refletida na especificação técnica. Um produto selecionado apenas de acordo com a tensão nominal pode ser inadequado se sua precisão e características de carga não corresponderem ao circuito conectado.
Por que o isolamento e o isolamento elétrico são essenciais?
O isolamento elétrico é uma das principais razões pelas quais os transformadores de tensão de instrumentos são usados. O circuito primário pode operar a uma tensão muito acima da faixa de operação segura dos dispositivos convencionais de medição e controle, portanto o sistema de isolamento deve criar uma separação confiável entre os circuitos primário e secundário.
Isolamento primário para secundário
O sistema de isolamento precisa suportar o estresse elétrico associado à tensão primária nominal e às condições transitórias definidas. O projeto inclui materiais de isolamento, distâncias de fuga, folgas, arranjo de enrolamentos, encapsulamento, terminais e geometria do gabinete.
Isolamento sólido
Projetos de resina fundida podem encapsular os enrolamentos e outros componentes elétricos. Esta abordagem pode fornecer uma estrutura compacta e mecanicamente estável, ao mesmo tempo que reduz a exposição direta das superfícies de isolamento interno à umidade ou contaminação.
Isolamento de óleo
O óleo fornece isolamento dielétrico e características de transferência de calor. Projetos cheios de óleo precisam de contenção e vedação adequadas para manter o ambiente interno pretendido.
Isolamento de gás
Conjuntos isolados a gás usam um meio dielétrico fechado. O invólucro deve manter sua integridade e os procedimentos de serviço devem levar em conta o meio dielétrico e a pressão do equipamento ou disposição de vedação.
Rastejamento e liberação
A folga refere-se à distância mais curta através do ar entre as partes condutoras, enquanto a fuga se refere à distância ao longo de uma superfície isolante. Ambos são importantes no projeto de equipamentos de média e alta tensão.
A poluição ambiental pode aumentar a importância da distância de fuga porque a contaminação em uma superfície isolante pode criar um caminho para a corrente de fuga.
O isolamento deve suportar o estresse elétrico especificado sem quebrar.
O sistema de isolamento deve manter a sua função sob as condições esperadas de umidade, contaminação e temperatura.
Os enrolamentos e o isolamento precisam permanecer estáveis durante o transporte, instalação e operação normal.
O circuito de medição de baixa tensão deve permanecer devidamente separado da rede primária.
O isolamento não é, portanto, uma escolha de material única. É um sistema de engenharia completo que envolve geometria, materiais, qualidade de fabricação, exposição ambiental e coordenação elétrica.
Para os compradores, isso significa que a descrição do isolamento deve ser específica. Termos como tipo seco, resina fundida, imerso em óleo ou isolado a gás fornecem um ponto de partida, mas a especificação técnica também deve explicar a classe de tensão pretendida e as condições de instalação.
Como as aplicações de proteção e medição diferem?
O mesmo circuito de tensão primária pode fornecer sinais para sistemas de medição e proteção, mas os requisitos destas duas funções não são idênticos.
Aplicações de medição
Os sistemas de medição precisam de uma tensão proporcional estável para que os medidores e os dispositivos de monitoramento possam representar com precisão o sistema primário. A precisão em toda a faixa operacional normal é, portanto, especialmente importante.
As aplicações podem incluir medidores de tensão, medidores de energia, equipamentos de qualidade de energia, sistemas de supervisão e outros dispositivos de monitoramento.
Aplicações de proteção
Os relés de proteção utilizam sinais elétricos para identificar condições anormais. As informações de tensão podem contribuir para funções de subtensão, sobretensão, direcional, distância, sincronização ou outras funções de proteção, dependendo da arquitetura da rede.
O transformador deve fornecer um sinal apropriado nas condições relevantes para o esquema de proteção.
Aplicações combinadas
Alguns sistemas utilizam enrolamentos secundários separados para funções diferentes. Um enrolamento pode suportar medição enquanto outro é atribuído à proteção.
Este arranjo pode ajudar a isolar os requisitos de diferentes circuitos e reduzir a interação entre cargas de medição e entradas de proteção.
| Aplicativo | Função Secundária Típica | Prioridade principal do projeto |
|---|---|---|
| Medição de tensão | Tensão proporcional precisa | Precisão e carga especificadas |
| Medição de energia | Sinal de tensão para cálculos elétricos | Precisão de proporção e desempenho de fase |
| Proteção de relé | Entrada de tensão para lógica de falha | Desempenho de proteção e comportamento secundário adequado |
| Sistemas de controle | Feedback de tensão ou sincronização | Sinal estável e dimensionado corretamente |
| Monitoramento | Dados de condição do sistema | Qualidade e integração de sinal confiáveis |
Enrolamentos secundários auxiliares
Os produtos de três enrolamentos podem fornecer uma saída secundária adicional para aplicações especializadas. A finalidade exata depende da configuração do sistema e do esquema de proteção.
Esta é uma das razões pelas quais os desenhos técnicos são valiosos. Um diagrama de enrolamento completo revela informações mais úteis do que uma afirmação geral de que o produto tem múltiplas saídas.
Projeto de circuito secundário
O circuito conectado deve ser considerado na sua totalidade. Longos cabos, blocos terminais, medidores, relés, transdutores e outros equipamentos contribuem para a carga secundária real e o comportamento do sinal.
Qual é a diferença entre projetos eletromagnéticos e capacitivos?
Diferentes tecnologias de medição de tensão resolvem o mesmo problema básico de maneiras diferentes. Compreender seus princípios operacionais ajuda os engenheiros a adaptar o equipamento à rede e à aplicação.
Tecnologia eletromagnética
O projeto eletromagnético convencional utiliza enrolamentos primários e secundários acoplados através de um núcleo magnético. É familiar, bem estabelecido e adequado para muitas aplicações de medição e proteção de média tensão.
Sua seleção envolve tensão primária, tensão secundária, frequência, precisão, carga, isolamento e configuração do enrolamento.
Tecnologia de transformador de tensão capacitivo
Um transformador de tensão capacitivo usa um divisor capacitivo para reduzir a tensão primária antes que uma seção do transformador eletromagnético processe o sinal. Esta arquitetura pode ser útil em níveis de tensão mais elevados e também pode suportar certas aplicações relacionadas à comunicação dependendo de sua construção.
Os componentes capacitivos fazem parte da rede geral de divisão de tensão, portanto o isolamento, o comportamento da frequência, a compensação e a conexão do sistema precisam ser considerados cuidadosamente.
Sensor eletrônico de tensão
Transformadores de tensão ou sensores eletrônicos podem usar elementos sensores e conversores eletrônicos para produzir uma saída proporcional. Essas tecnologias podem suportar arquiteturas de sistemas compactos e integração com sistemas digitais de proteção ou monitoramento.
A interface de saída, os requisitos de energia, o protocolo de sinal, a precisão, os limites ambientais e a compatibilidade com o sistema downstream precisam ser especificados claramente.
| Tecnologia | Princípio Básico | Consideração típica de seleção |
|---|---|---|
| Eletromagnético | Enrolamentos primário e secundário com acoplamento magnético | Proporção, precisão, carga, isolamento, design do núcleo |
| Capacitivo | Divisão de tensão capacitiva com conversão de transformador | Classe de tensão, comportamento de frequência, compensação, integração de sistema |
| Eletrônico | Sensor e conversão de sinal eletrônico | Tipo de saída, eletrônica, comunicação, precisão, limites ambientais |
Por que a escolha da tecnologia é importante
A tecnologia certa depende da rede e não de uma preferência genérica. Uma aplicação compacta de painel interno de média tensão pode ter requisitos diferentes de uma subestação externa de alta tensão.
Espaço, exposição ambiental, requisitos de isolamento, estratégia de manutenção, precisão de medição, arquitetura de comunicação e a função de proteção pretendida influenciam a tecnologia apropriada.
Como os projetos internos e externos abordam condições diferentes?
O ambiente de instalação afeta o gabinete, o isolamento, a proteção da superfície, os terminais, a vedação, a estrutura mecânica e a abordagem de manutenção.
Salas elétricas internas
Os equipamentos internos normalmente se beneficiam do controle de temperatura e umidade em comparação com as instalações externas. Isto pode permitir designs compactos de isolamento e invólucro, desde que a própria sala mantenha condições ambientais adequadas.
Equipamentos internos de média tensão também podem precisar caber dentro de compartimentos padronizados de quadros de distribuição. Dimensões compactas, disposição de montagem, acesso aos cabos e orientação dos terminais tornam-se, portanto, importantes.
Subestações externas
O equipamento externo deve resistir à exposição às intempéries. Chuva, umidade, radiação ultravioleta, poluição, poeira, vento e variações de temperatura podem afetar o equipamento.
Os materiais do alojamento, a vedação, as coberturas, a distância de fuga, o tratamento de superfície e o projeto do terminal devem refletir essas condições.
Poluição e contaminação
Locais industriais e áreas costeiras podem apresentar condições de contaminação significativamente mais exigentes do que ambientes internos limpos.
As superfícies de isolamento precisam manter um desempenho adequado quando expostas à umidade e contaminação. A disposição física dos isoladores e dos abrigos de proteção pode, portanto, ser importante.
Variação de temperatura
Os equipamentos externos podem sofrer mudanças substanciais de temperatura diárias e sazonais. Estas alterações podem criar expansão e contração mecânica, bem como riscos de condensação.
| Doença | Efeito Potencial | Resposta de projeto |
|---|---|---|
| Umidade | Tensão de condensação e isolamento | Invólucro apropriado e design anticondensação |
| Chuva | Exposição à umidade | Vedação, carcaça e proteção de terminal adequadas |
| Poluição | Contaminação de superfície e caminhos de vazamento | Arranjo adequado de fuga e isolamento |
| Exposição UV | Envelhecimento de materiais | Materiais externos adequados e tratamento de superfície |
| Ciclagem de temperatura | Condensação e estresse mecânico | Seleção de materiais e avaliação ambiental |
Posição de instalação dentro do quadro
Quando instalado dentro de um conjunto de manobra de média tensão, o transformador deve caber no compartimento disponível, mantendo as folgas e conexões necessárias.
Rotas de cabos, terminais primários, fiação secundária, acesso para inspeção e equipamentos adjacentes devem ser revisados durante a fase de projeto do painel.
Como as aplicações monofásicas e trifásicas diferem?
O arranjo de fases é uma parte importante do projeto do sistema porque o transformador deve corresponder à forma como a tensão é medida na rede elétrica.
Medição monofásica
As unidades monofásicas podem ser usadas para medir uma fase individual ou uma tensão fase-terra ou fase-fase definida, dependendo do esquema de fiação.
Este arranjo é comum quando são necessárias medições de fases separadas ou quando o projeto de proteção utiliza referências de tensão específicas.
Medição trifásica
Os sistemas trifásicos requerem medição coordenada das tensões trifásicas. A configuração do transformador depende se o sistema está aterrado, não aterrado ou utiliza outro arranjo neutro.
Os diagramas de conexão são, portanto, essenciais porque dois sistemas com classificações de tensão semelhantes podem exigir fiação de transformador diferente.
Arranjos de enrolamento
Projetos de enrolamento duplo fornecem um circuito secundário principal. Projetos de três enrolamentos adicionam outro enrolamento secundário que pode ser atribuído a uma função separada.
O enrolamento adicional pode ser útil quando os circuitos de medição e proteção necessitam de saídas distintas.
Esquemas de conexão
Arranjos possíveis podem incluir medição fase-fase, medição fase-terra, arranjos relacionados a delta aberto ou outras configurações específicas do sistema. O esquema correto depende da rede elétrica.
Útil onde uma tensão de fase individual definida deve ser medida ou monitorada.
Adequado para medição coordenada de tensão em redes elétricas trifásicas.
Fornece um circuito primário e um secundário para a função de medição ou controle pretendida.
Adiciona uma saída secundária auxiliar para uma proteção independente ou circuito especializado.
Por que o diagrama de fiação é importante
Um nome de produto por si só nem sempre pode comunicar a configuração completa de fases e enrolamentos. Um diagrama de fiação mostra quais terminais pertencem a cada enrolamento e como o transformador deve se conectar ao sistema externo.
Isto é particularmente importante para instalações personalizadas onde o circuito secundário está conectado a vários dispositivos diferentes.
Como devem ser considerados os fusíveis, o aterramento secundário e a segurança?
Os transformadores de tensão de instrumento são conectados diretamente a circuitos de alta tensão, portanto, sua proteção e fiação secundária exigem uma engenharia cuidadosa.
Fusíveis primários
Algumas configurações de transformadores incluem fusíveis de alta tensão ou são instaladas com fusíveis de proteção externos. A sua finalidade é limitar as consequências de falhas internas e proteger o sistema elétrico circundante de acordo com o esquema de proteção projetado.
A classificação e coordenação do fusível devem corresponder ao transformador e à rede, em vez de serem selecionadas de forma independente.
Aterramento secundário
O circuito secundário normalmente usa um arranjo de aterramento definido para estabelecer uma referência conhecida e reduzir o risco associado à transferência acidental de potencial secundário para primário.
O método exato de aterramento deve seguir o projeto do transformador, o código elétrico, a filosofia de proteção e os requisitos locais de instalação.
Identificação do terminal
Os terminais primário e secundário devem ser claramente identificados. A fiação incorreta pode afetar a polaridade da medição, as funções de proteção e a segurança do pessoal que trabalha no circuito secundário.
Segurança de interconexão
Os circuitos secundários devem ser roteados e protegidos de modo que não sejam danificados por vibração, arestas vivas, calor, umidade ou interferência mecânica.
Isolamento de manutenção
O pessoal de manutenção precisa de um procedimento claramente definido para isolar o equipamento primário associado e comprovar as condições relevantes antes de trabalhar no circuito secundário ou no equipamento adjacente.
- Confirme a proteção primária:Verifique o fusível ou dispositivo de proteção definido para o transformador.
- Verifique o aterramento secundário:Siga o arranjo aprovado de aterramento e ligação.
- Identifique cada terminal:Combine a fiação com o esquema aprovado e a placa de identificação do transformador.
- Proteja a fiação secundária:Mantenha os cabos longe de perigos mecânicos e ambientais.
- Siga os procedimentos de isolamento:A manutenção deve ser realizada somente sob o procedimento de segurança elétrica definido.
A segurança é, portanto, uma responsabilidade do sistema. A construção, instalação, proteção, aterramento, documentação e procedimentos operacionais do produto devem se apoiar mutuamente.
Quais aplicações usam medição de tensão de instrumento?
A medição de tensão é necessária em muitas partes da infraestrutura elétrica moderna. A configuração exata do transformador depende da tensão da rede, do ambiente físico, dos requisitos de precisão, do esquema de proteção e do tipo de equipamento conectado.
Suporta medição de tensão, proteção, controle, medição e monitoramento em circuitos de entrada e saída.
Fornece sinais de tensão para motores, transformadores, alimentadores, sistemas de proteção e monitoramento elétrico.
Suporta monitoramento e proteção de tensão em redes solares, eólicas e outras redes relacionadas à geração.
Fornece sinais de medição para sistemas de distribuição elétrica de média tensão que atendem grandes instalações.
Adapta-se a conjuntos de média tensão onde a medição e a proteção do relé precisam de um sinal de tensão controlado.
Fornece informações de tensão proporcional para monitoramento, controle, sincronização e automação de sistemas elétricos.
Aplicações de subestação
As subestações frequentemente exigem sinais de tensão para relés de proteção, medição, sistemas de controle e monitoramento do operador. Um transformador pode, portanto, tornar-se uma interface crítica entre a rede primária e a sala de controle.
Instalações industriais
Grandes instalações industriais podem ter vários alimentadores de média tensão servindo motores, transformadores, equipamentos de processo e quadros de distribuição. A medição de tensão suporta monitoramento de rotina e funções de proteção.
Sistemas de energia renovável
As instalações solares e eólicas utilizam sistemas de coleta e transformação elétrica nos quais a medição de tensão pode apoiar proteção, monitoramento, sincronização e controle de rede.
Aplicações de comutadores
Projetos compactos de resina fundida podem ser integrados em conjuntos de manobra internos onde o espaço, o isolamento, a resistência à contaminação e a acessibilidade da fiação precisam ser equilibrados.
Edifícios comerciais
Grandes instalações comerciais podem utilizar fontes de entrada de média tensão e sistemas de distribuição interna. A medição de tensão do instrumento pode fornecer informações para sistemas de proteção e gerenciamento de energia, mantendo a separação necessária do circuito primário.
Em todas essas aplicações, o transformador deve ser selecionado de acordo com a rede elétrica real, e não com base em uma categoria genérica de produto.
Que erros comuns de seleção devem ser evitados?
Muitos problemas de medição começam durante a fase de especificação. Um transformador pode ter a tensão primária nominal correta e ainda ser inadequado porque a relação secundária, carga, precisão, isolamento, disposição do enrolamento ou ambiente de instalação não correspondem ao projeto.
- Escolhendo apenas pela tensão primária:A tensão secundária, a precisão, a carga, o arranjo de fases e o isolamento também são importantes.
- Ignorando a carga secundária:Medidores, relés, fiação e terminais carregam coletivamente o circuito secundário.
- Usando a configuração de enrolamento errada:A proteção e a medição podem exigir circuitos secundários separados.
- Ignorando o sistema neutro:O aterramento e a disposição das fases influenciam a conexão adequada do transformador.
- Misturando requisitos internos e externos:A proteção ambiental precisa corresponder ao local de instalação.
- Com vista para a coordenação de fusíveis:A proteção primária deve ser coordenada com o transformador e a rede elétrica.
- Ignorando o comprimento da fiação:Os cabos secundários contribuem para a carga total e devem ser incluídos no cálculo.
- Escolhendo sem esquema:A descrição do produto por si só pode não revelar a disposição completa das fases e dos enrolamentos.
O problema apenas de proporção
Dois produtos podem ter a mesma relação nominal primário-secundário, mas diferentes precisão, carga, isolamento, dimensões físicas ou arranjos de conexão.
A proporção é necessária, mas não é suficiente para uma comparação técnica completa.
O problema do “mesmo produto em todos os lugares”
Uma aplicação de painel interno e uma subestação externa exposta têm requisitos ambientais substancialmente diferentes. Usar uma configuração genérica sem avaliar as condições do local pode criar riscos evitáveis.
O problema do circuito secundário incompleto
Às vezes, os engenheiros especificam o transformador sem identificar completamente os medidores e relés de proteção a jusante. Isto pode dificultar a verificação da carga real e das condições de precisão.
O problema da documentação
A documentação técnica deve deixar claros os terminais do enrolamento, relações, diagrama de conexão, tipo de isolamento, disposição de montagem e condições nominais. Documentação incompleta pode dificultar desnecessariamente a instalação e o comissionamento.
O que uma especificação técnica profissional deve incluir?
Uma especificação profissional deve fornecer informações suficientes para que engenheiros elétricos, equipes de compras, fabricantes, instaladores, pessoal de comissionamento e pessoal de manutenção entendam exatamente qual configuração do transformador é necessária.
| Área de Especificação | Informações para definir | Por que é importante |
|---|---|---|
| Sistema primário | Tensão nominal, frequência, disposição de fases | Define o ambiente operacional elétrico |
| Sistema secundário | Tensão secundária e disposição do enrolamento | Combina medidores, relés e circuitos de controle |
| Precisão | Classe de precisão e condições operacionais aplicáveis | Confirma a adequação para medição ou proteção |
| Fardo | Carga secundária nominal e cargas conectadas | Suporta saída secundária precisa |
| Isolamento | Seco, resina fundida, óleo, gás ou outro sistema | Corresponde à tensão e aos requisitos ambientais |
| Instalação | Interior ou exterior, dimensões de montagem, orientação do terminal | Garante compatibilidade física |
| Proteção | Disposição de fusíveis, aterramento, conexões de relé | Suporta operação segura do sistema |
| Construção | Carcaça, gabinete, enrolamento, núcleo, conectores | Fornece uma descrição completa do produto |
| Teste | Verificação de desempenho de rotina e aplicável | Suporta qualidade e aceitação de comissionamento |
Comece com a rede elétrica
A especificação deve primeiro definir o sistema elétrico primário. Isto inclui tensão, frequência, configuração de fase, arranjo de aterramento e o ponto de medição pretendido.
Defina cada saída secundária
Cada enrolamento secundário deve ter uma finalidade definida. Um enrolamento de medição e um enrolamento de proteção não devem ser tratados como idênticos apenas porque ambos emitem uma tensão baixa.
Definir carga conectada
A especificação deve identificar medidores, relés, transdutores, equipamentos de controle, blocos terminais e comprimentos aproximados de cabos. A carga completa conectada determina a condição real de carga do enrolamento secundário.
Definir requisitos ambientais e de isolamento
O local de instalação deve ser indicado claramente. Os sistemas internos e externos podem exigir diferentes isolamentos, gabinetes, tratamentos de superfície e características ambientais.
Definir dimensões físicas
As dimensões de montagem, as posições dos terminais, os furos de fixação, a altura total, a largura e a profundidade podem se tornar críticos quando o transformador é instalado dentro de um compartimento do painel.
Definir diagramas de fiação e conexão
Um esquema controlado deve identificar terminais primários, terminais secundários, relações de enrolamento, pontos de aterramento e arranjos de proteção externa.
Definir inspeção e testes
Os testes devem corresponder ao tipo de transformador e aos requisitos do projeto. As verificações de rotina podem incluir desempenho elétrico, verificações relacionadas ao isolamento, relações de enrolamento e verificação funcional.
Confirme a tensão primária, tensão secundária, frequência, disposição de fases, sistema de aterramento, precisão e carga.
Confirme as dimensões, a posição de montagem, a orientação do terminal, a disposição do gabinete e o acesso para manutenção.
Confirme a exposição interna ou externa, umidade, contaminação, temperatura, altitude e condições de corrosão.
Confirme o fusível primário, o aterramento secundário, as conexões do relé e a filosofia de proteção pretendida.
Um fluxo de trabalho de seleção prático
- Defina a rede primária:Identifique tensão, frequência, configuração de fase, arranjo de aterramento e local de medição.
- Defina requisitos secundários:Especifique a tensão secundária, o número de enrolamentos e a finalidade de cada saída.
- Determinar a precisão:Combine a classe de precisão com os requisitos de medição, monitoramento, proteção ou controle.
- Calcular carga:Inclui medidores, relés, fiação, terminais, transdutores e outros equipamentos conectados.
- Selecione o isolamento:Escolha uma arquitetura apropriada de isolamento seco, de resina fundida, óleo, gás ou outra arquitetura de isolamento.
- Verifique o ambiente:Avalie as condições internas ou externas, umidade, poluição, temperatura e altitude.
- Verifique a proteção:Confirme a disposição dos fusíveis, o aterramento e a integração do circuito de proteção.
- Verifique a aptidão física:Confirme as dimensões de montagem e a disposição dos terminais na instalação final.
- Verifique a documentação:Certifique-se de que os desenhos, dados da placa de identificação, diagrama de fiação e especificações técnicas descrevam a mesma configuração.
Essa abordagem cria um caminho técnico mais claro desde o projeto do sistema até a seleção do produto. Também reduz a possibilidade de que um detalhe aparentemente pequeno, como carga ou localização do terminal, se torne um problema durante a instalação.
O que os compradores devem solicitar antes da aprovação?
- Desenho dimensional:Confirme as dimensões gerais, pontos de montagem, terminais e espaço de instalação disponível.
- Diagrama de fiação:Verifique as relações dos terminais primários e secundários e os pontos de aterramento.
- Informações da placa de identificação:Confirme a relação de tensão, frequência, precisão e outras características nominais.
- Descrição do isolamento:Confirme a construção dielétrica e o ambiente de instalação pretendido.
- Informações de teste:Confirme a rotina ou testes de desempenho aplicáveis para a configuração selecionada.
Perguntas frequentes
Para que serve um transformador de tensão?
Ele reduz uma alta tensão primária a uma tensão secundária proporcional adequada para medição, medição, proteção, monitoramento e controle. Também fornece separação elétrica entre o circuito de alta tensão e o equipamento secundário.
Qual é a diferença entre um transformador de tensão e um transformador de potência?
Um transformador de potência é projetado principalmente para transferir energia elétrica entre circuitos, enquanto um transformador de tensão de instrumento é projetado para fornecer um sinal de tensão proporcional para medição e proteção. Sua saída secundária destina-se a instrumentos conectados e equipamentos de controle, em vez de transferência de energia em massa.
Como funciona um projeto eletromagnético?
Um projeto eletromagnético utiliza enrolamentos primários e secundários acoplados através de um núcleo magnético. A tensão primária estabelece um fluxo magnético, que induz uma tensão proporcional no enrolamento secundário.
O que significa a taxa de transformação?
A relação de transformação descreve a relação proporcional entre a tensão primária e secundária. Permite que uma alta tensão do sistema seja representada por uma tensão secundária mais baixa que pode ser processada por medidores e relés.
Por que a classe de precisão é importante?
A classe de precisão define o erro de medição permitido sob condições especificadas. As aplicações de medição, monitoramento e proteção podem ter requisitos diferentes, portanto a classe selecionada deve corresponder à função pretendida.
O que é carga em um circuito secundário?
Carga é a carga conectada ao enrolamento secundário. Inclui dispositivos como medidores, relés de proteção, transdutores, terminais e cabos de conexão. A carga total pode afetar o desempenho e a precisão secundários.
Por que um transformador pode ter vários enrolamentos secundários?
Vários enrolamentos secundários podem permitir que circuitos separados executem funções diferentes. Por exemplo, um enrolamento pode servir para medição enquanto outro suporta proteção ou outra aplicação definida.
Qual é a diferença entre a construção do tipo seco e a construção em resina fundida?
Ambos evitam o isolamento líquido convencional, mas a construção em resina fundida utiliza resina epóxi para encapsular componentes selecionados. Isto pode criar uma estrutura selada e mecanicamente estável, com resistência útil à umidade e contaminação em aplicações internas adequadas.
Quando é necessária uma configuração externa?
Uma configuração externa é usada quando o transformador é instalado em um local exposto, como uma subestação externa. O projeto deve levar em conta chuva, umidade, variações de temperatura, poluição, exposição ultravioleta e outras condições do local.
O mesmo transformador pode ser usado em ambientes internos e externos?
Não necessariamente. As classificações elétricas podem parecer semelhantes, mas o gabinete, o isolamento, a proteção da superfície, a resistência ambiental e os requisitos de montagem podem diferir significativamente entre instalações internas e externas.
O que é um transformador de tensão capacitivo?
Um transformador de tensão capacitivo usa divisão de tensão capacitiva junto com uma seção do transformador para obter um sinal de tensão escalonado. Ele pode ser usado em aplicações adequadas de medição e proteção de alta tensão e também pode suportar certas funções de comunicação, dependendo do projeto.
O que é um transformador de potencial eletrônico?
Um transformador ou sensor de tensão eletrônico usa um elemento sensor e conversão de sinal eletrônico para fornecer uma saída proporcional. Sua especificação precisa abordar a tecnologia do sensor, a interface de saída, a precisão, os requisitos de energia, as condições ambientais e a compatibilidade do equipamento downstream.
Como um transformador de potencial suporta a proteção do relé?
Ele fornece um sinal de tensão escalonado para relés de proteção. Dependendo do esquema de proteção, o relé pode usar esse sinal para funções como sobretensão, subtensão, lógica direcional, sincronização ou outros cálculos de proteção específicos da aplicação.
Por que o aterramento secundário é importante?
Um arranjo de aterramento secundário definido estabelece uma referência elétrica controlada e apoia a segurança do circuito secundário. O método exato de aterramento deve seguir o projeto do equipamento e os requisitos elétricos aplicáveis.
Por que um fusível de alta tensão pode ser incluído?
Um fusível pode fornecer proteção primária para o transformador e ajudar a limitar as consequências de certas falhas internas. Sua classificação e coordenação devem corresponder ao transformador e à rede elétrica circundante.
Que dados técnicos devem ser verificados antes de encomendar?
Informações importantes incluem tensão primária, tensão secundária, frequência, configuração de fase, disposição de aterramento, classe de precisão, carga, configuração de enrolamento, tipo de isolamento, local de instalação, dimensões, disposição de terminal, requisitos de proteção e requisitos de teste aplicáveis.
Um transformador de tensão pode ser personalizado para um projeto específico de painel?
As configurações específicas do projeto podem incluir relação de tensão, disposição do enrolamento secundário, dimensões de montagem, configuração do terminal, construção do isolamento, integração de fusíveis e outros requisitos técnicos definidos. Projetos personalizados devem ser controlados por meio de desenhos e especificações técnicas aprovados.
Por que o transformador e o relé ou medidor devem ser especificados juntos?
O dispositivo secundário cria parte da carga real do transformador e determina as características de sinal necessárias. A coordenação do transformador com o medidor ou relé conectado ajuda a garantir que a relação, a precisão, a carga e as condições de fiação sejam apropriadas para toda a cadeia de medição.
Como uma melhor medição de tensão pode fortalecer a proteção do sistema de energia?
Informações confiáveis sobre tensão são uma das bases da proteção e controle elétrico modernos. Os operadores precisam saber o que está acontecendo na rede primária, os medidores precisam de sinais de medição estáveis e os relés de proteção precisam de entradas elétricas confiáveis ao tomar decisões sobre condições anormais.
A tecnologia de transformadores de instrumentos cria a ponte entre esses requisitos e o sistema elétrico de alta tensão. Ao fornecer sinal secundário proporcional e separação elétrica, o equipamento permite que dispositivos de medição e proteção trabalhem com uma tensão gerenciável enquanto permanecem conectados funcionalmente à rede primária.
O processo de seleção deve começar com a inscrição propriamente dita. Tensão primária, tensão secundária, frequência, configuração de fase, arranjo de aterramento, precisão, carga, contagem de enrolamentos, isolamento, ambiente de instalação, proteção e dimensões físicas devem ser todos definidos antes da finalização do produto.
A escolha da tecnologia também é importante. Os sistemas eletromagnéticos continuam amplamente aplicáveis à medição e proteção de média tensão. Os projetos capacitivos podem fornecer soluções adequadas para certas aplicações de alta tensão, enquanto as tecnologias de detecção eletrônica podem suportar arquiteturas elétricas cada vez mais digitais.
As condições ambientais e mecânicas devem ser consideradas com igual cuidado. Os equipamentos internos podem operar em um ambiente de painel de distribuição controlado, enquanto as unidades externas devem enfrentar condições climáticas, poluição, variação de temperatura e exposição ultravioleta.
Para fabricantes e equipes de projeto, a documentação precisa é tão importante quanto o próprio hardware. Desenhos dimensionais, diagramas de enrolamentos, informações da placa de identificação, identificação do terminal, detalhes de isolamento, informações de teste e instruções de instalação permitem que o transformador seja integrado corretamente no sistema elétrico final.
Em última análise, uma especificação adequadaTransformador de Tensãoé mais do que um componente de medição. É uma interface entre a rede de energia primária e os sistemas de medição, proteção, monitoramento e controle que mantêm a infraestrutura elétrica moderna observável e gerenciável.
Precisa de uma solução de medição de tensão para o seu sistema de energia?
Venhaoferece suporte a soluções de medição de tensão específicas para aplicações, abrangendo configurações internas e externas, arranjos de enrolamentos, sistemas de isolamento, requisitos de proteção e especificações técnicas personalizadas. Para requisitos do projeto e discussões técnicas,Contate-nos.
