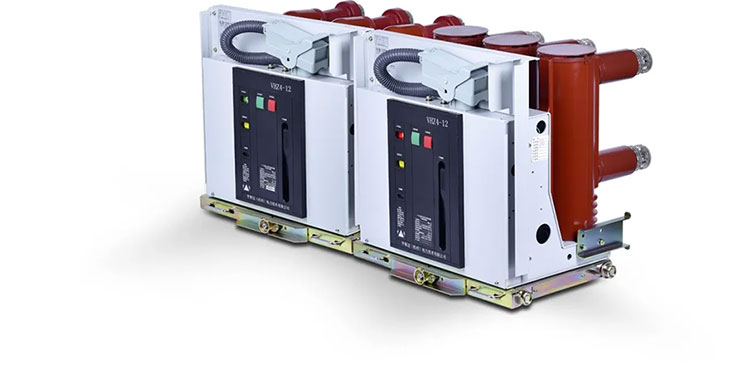

Venha, um fabricante e fornecedor na China, oferece qualidadeDisjuntor a vácuo externo, que interrompe as correntes de falta por meio de uma câmara de extinção de arco a vácuo e uma mola ou mecanismo de operação eletromagnético. Com estrutura compacta, rápida interrupção do arco e forte adaptabilidade ambiental, esses disjuntores são amplamente instalados em redes elétricas externas com tensões nominais normalmente variando de 5kV a 40,5kV.
Um disjuntor a vácuo externo foi projetado para instalação em ambientes de distribuição de energia ao ar livre. Ele utiliza um interruptor a vácuo como meio de extinção do arco e opera através de uma mola ou mecanismo eletromagnético para abrir e fechar o circuito elétrico.
Quando ocorre uma falha, os contatos se separam dentro da câmara de vácuo e um arco elétrico se forma. Como o ambiente está sob alto vácuo, o arco é extinto rapidamente e a corrente é interrompida com segurança. Esses disjuntores são comumente usados em subestações externas, sistemas de distribuição montados em postes e infraestrutura de rede.
A operação de umDisjuntor a vácuo externoenvolve principalmente duas partes: o interruptor a vácuo e o mecanismo de operação.
Interrupção de arco a vácuo
Quando o disjuntor abre, forma-se um arco entre os contatos de separação. Na câmara de vácuo, o arco se dissipa rapidamente porque quase não há partículas de gás para sustentá-lo.
Mecanismo de armazenamento de energia
O mecanismo de mola armazena energia mecânica e a libera durante a operação, fazendo com que os contatos se movam rapidamente e interrompam a corrente.
Tempo de operação rápido
O tempo de abertura típico é ≤45 ms, permitindo que o disjuntor isole as faltas antes que os danos ao equipamento se espalhem pelo sistema.
Uma fábrica profissional na China que produz equipamentos de disjuntores a vácuo externos geralmente segue indicadores técnicos padrão usados em redes de distribuição.
Tensão nominal
Os níveis comuns incluem 12kV, 24kV e 40,5kV.
Corrente nominal
A corrente nominal típica varia de 630A a 1600A, dependendo da capacidade do sistema.
Corrente de interrupção de curto-circuito
A maioria dos disjuntores suporta capacidade de interrupção de 20kA a 31,5kA.
Condições Ambientais
Os equipamentos externos geralmente operam entre −40°C e +40°C e são projetados com resistência à poluição para ambientes contaminados.
Vida Mecânica
A vida mecânica de muitos disjuntores chega a 10.000 operações ou mais.
A instalação correta ajuda a garantir a operação estável de um disjuntor a vácuo externo em campo.
Estrutura de montagem
O disjuntor é fixado em uma estrutura de aço ou poste dedicada, geralmente instalada a uma altura de 4 metros ou mais.
Montagem de componentes
Os componentes são instalados sequencialmente: estrutura estrutural → poste isolador → interruptor a vácuo → conexões do barramento.
Conexão elétrica
O espaçamento da linha de saída e a distância dos pólos devem seguir os padrões de projeto e as conexões dos terminais devem ser protegidas com graxa anticorrosiva.
1. Extinção rápida de arco
A tecnologia de interrupção a vácuo permite a rápida supressão do arco e reduz o risco de danos ao equipamento.
2. Design Ambientalmente Compatível
Não é necessário óleo isolante ou gás SF6, ajudando a evitar vazamentos ou emissões.
3. Baixos requisitos de manutenção
A câmara de vácuo selada reduz o desgaste dos contatos internos e minimiza a manutenção de rotina.
4. Estrutura compacta e leve
Em comparação com os disjuntores a óleo tradicionais, a estrutura é menor e mais fácil de transportar e instalar.
5. Adaptação às condições externas
Materiais de isolamento compostos, como borracha de silicone ou resina epóxi, ajudam a resistir à descarga de poluição, à radiação ultravioleta e às mudanças de temperatura.
