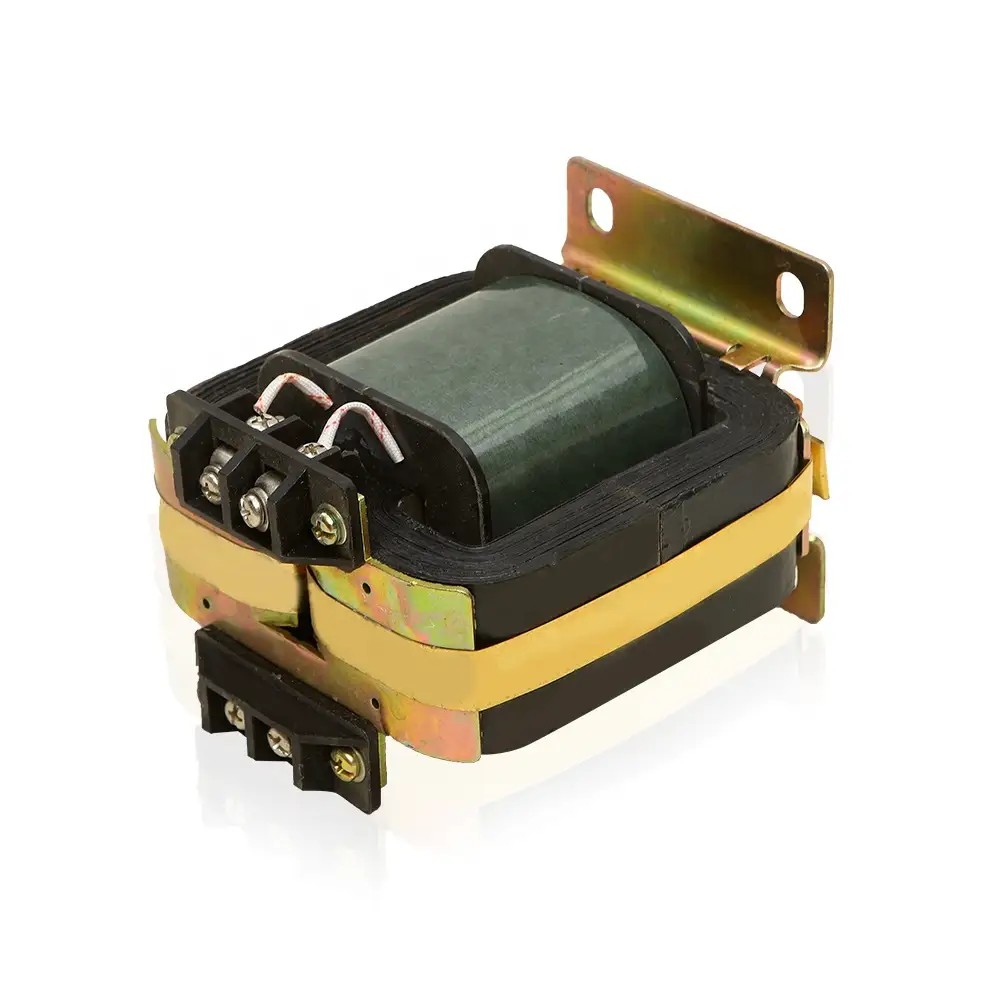

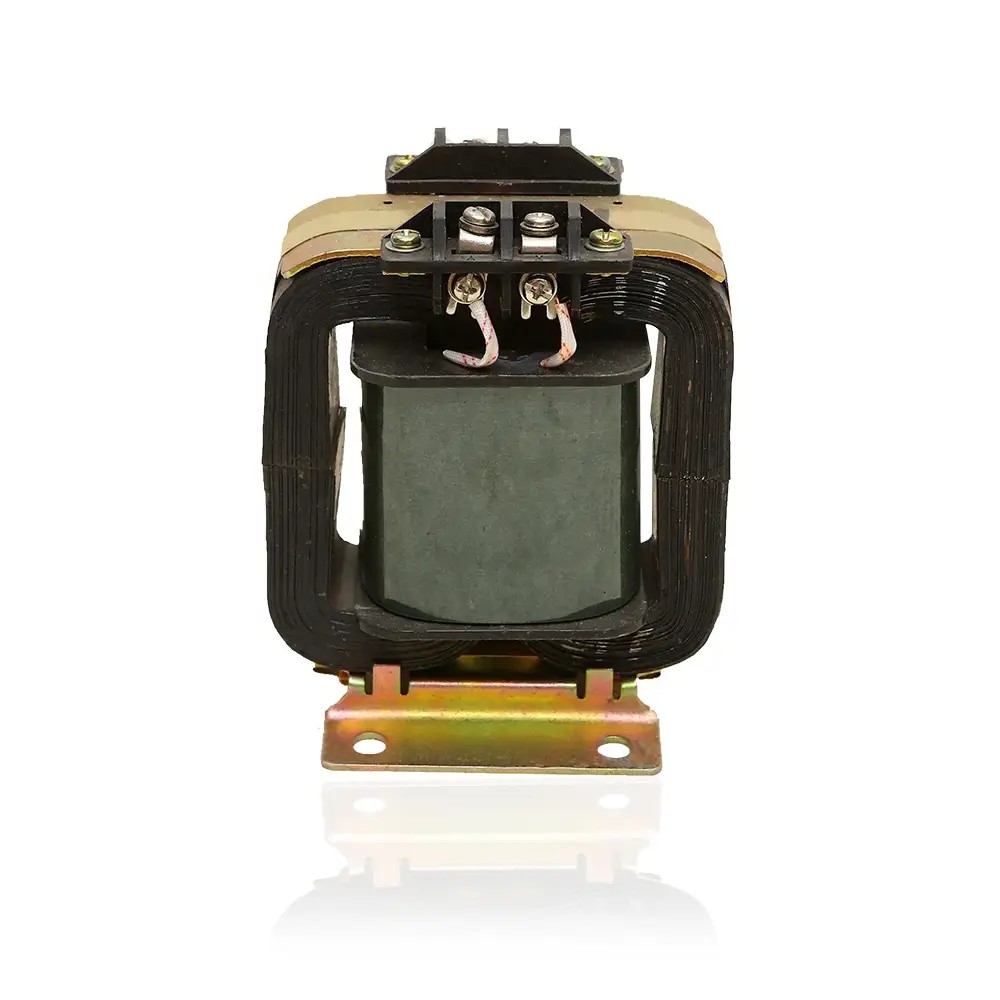

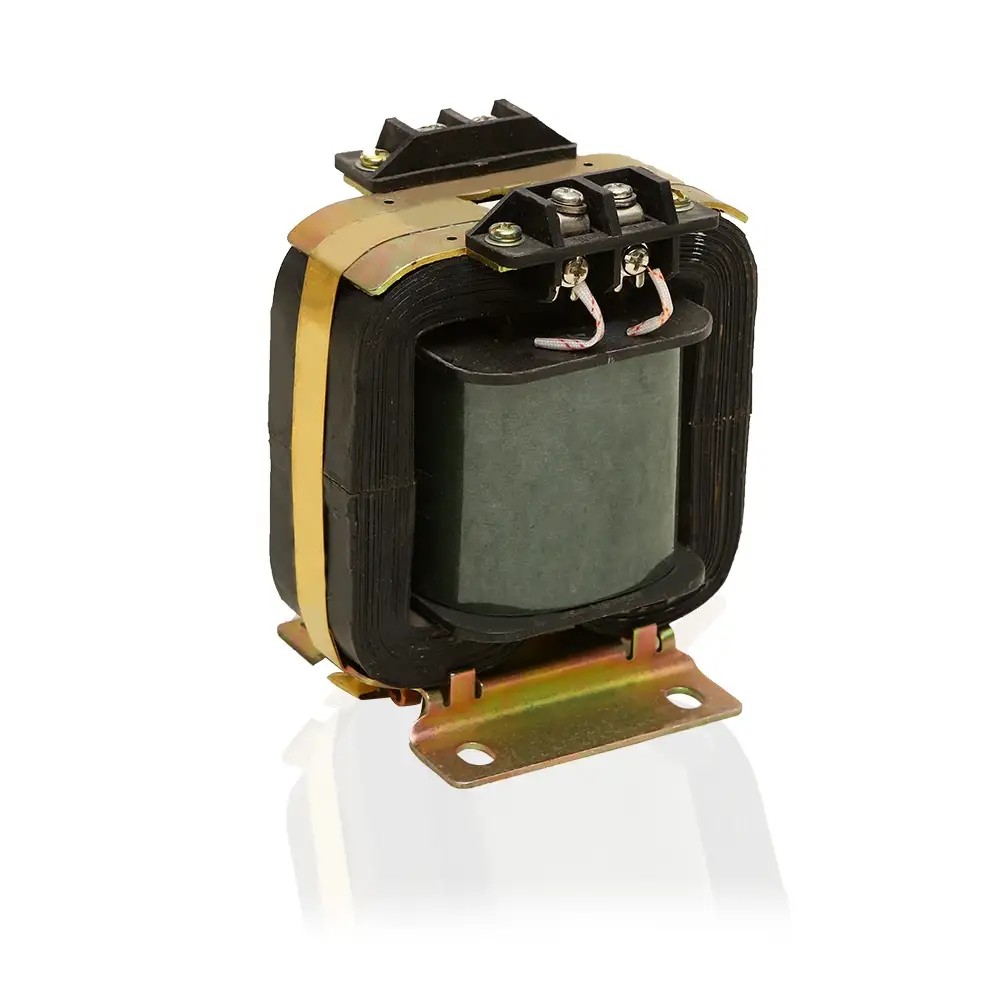

Transformador de tensão JDG4-0.5

Como fabricante profissional na China, a Comewill oferece o transformador de tensão JJDG4-0.5, projetado para medição precisa de tensão, medição de energia e proteção de relé. Construído com uma estrutura fenólica termoendurecível robusta e núcleos de aço silício de alta qualidade, está em conformidade com os padrões GB1207 e IEC60044-2.

Construção robusta: uma estrutura de plástico fenólico termoendurecível resistente combinada com núcleos de aço silício laminado a frio de alta qualidade. Esta construção sólida oferece três funções essenciais para nossas necessidades de aquisição: medição precisa de tensão, medição confiável de energia e proteção constante de relés – todas vitais para manter a infraestrutura do sistema de energia funcionando perfeitamente. Ele atende a todos os requisitos dos padrões domésticos GB1207 e das normas internacionais IEC60044-2:2003, atendendo aos rigorosos padrões de qualidade e conformidade que nossa empresa define para projetos de aquisição.

Construído com nossas principais prioridades de aquisição – precisão, segurança e longa vida útil – em mente, o transformador de tensão JDG4-0.5 é a combinação perfeita para nossas necessidades ao equipar instrumentos de medição ou sistemas de relés de proteção. Seu design compacto, porém robusto, resiste a sobrecargas e mantém um desempenho consistente mesmo em condições internas difíceis, aumentando diretamente a eficiência e a segurança dos sistemas de energia que implantamos. Seja para compras em grandes quantidades ou atualizações específicas de equipamentos, este transformador prova ser uma escolha confiável e econômica que se alinha perfeitamente com os requisitos de qualidade de aquisição e necessidades funcionais da nossa empresa.

Especificação

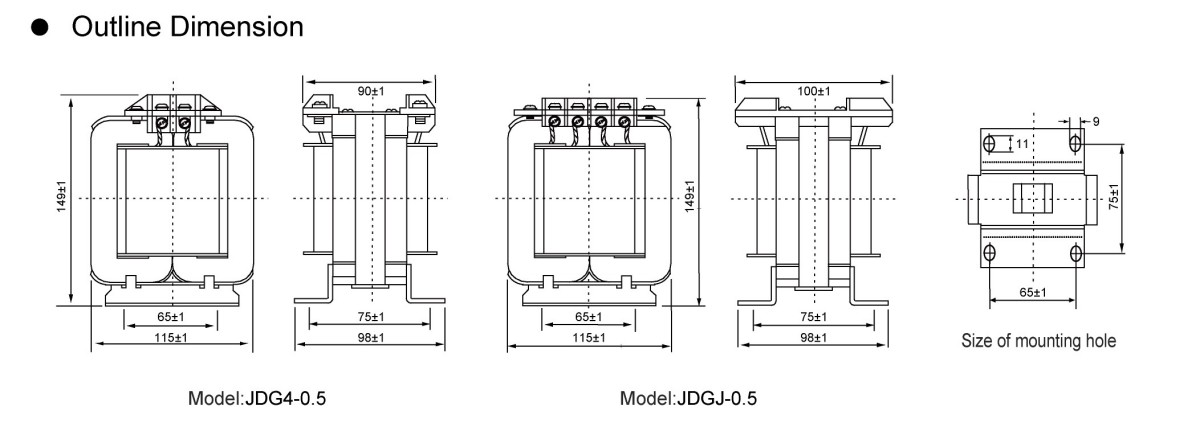

Esboço e dimensões de instalação

Dimensões de instalação do transformador interno de baixa tensão JDG4-0.5

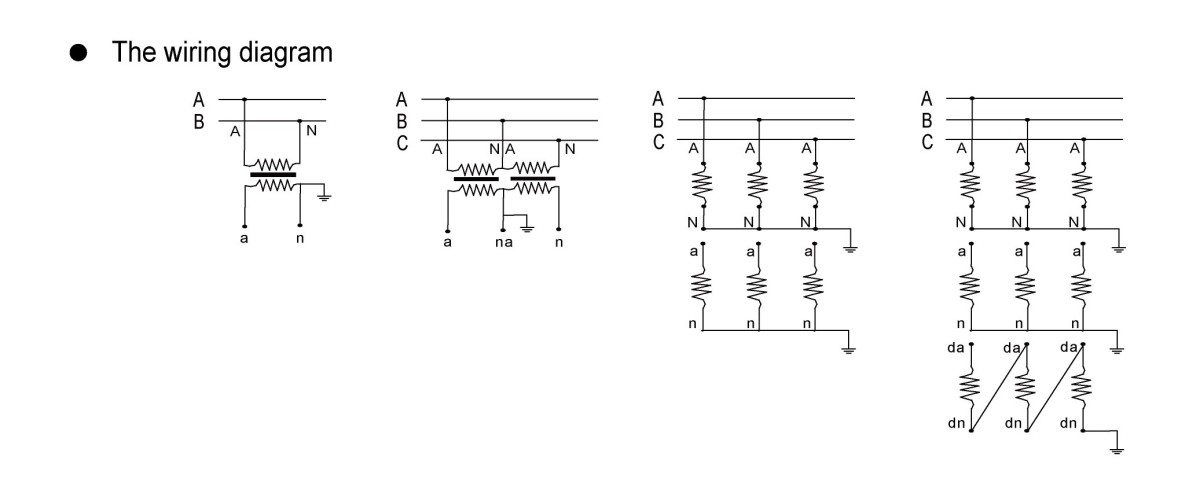

Métodos de conexão para transformadores de tensão

Soluções de conexão de transformadores de tensão orientadas para compras para Welcome (Wenzhou) Electric Co., Ltd

Ao selecionar e adquirir transformadores de tensão (TPs) de nossa fábrica, três esquemas de conexão especializados se destacam por sua praticidade de engenharia – cada um adaptado a requisitos de sistema e prioridades funcionais distintos, garantindo o alinhamento com os padrões de aquisição do projeto:

1. Conexão aterrada em estrela (Y-Y)
Exclusiva para sistemas de potência com neutros não aterrados ou aterrados através de bobinas de supressão de arco, esta conexão exige que o terminal neutro do enrolamento primário seja aterrado diretamente. Seu principal valor de aquisição reside em permitir a medição precisa da tensão fase-terra, um requisito não negociável para o monitoramento da condição de isolamento em tais arquiteturas de sistema.
2. Conexão Delta incompleta V-V
Construído usando dois TPs monofásicos, este esquema faz interface com as tensões de linha UAB e UBC da rede elétrica para formar uma estrutura delta incompleta. Uma opção ideal para aquisição em redes de 20 kV e abaixo de redes não aterradas/aterradas por bobina de supressão de arco, ele é excelente na detecção de tensão entre fases. Uma consideração crítica de aquisição: falta-lhe a capacidade de medir a tensão fase-terra, tornando-o inadequado para cenários que exigem monitoramento de tensão total.
3. Conexão Delta multi-enrolamento aberta
Formada por três TPs monofásicos de três enrolamentos, esta configuração adota fiação YN, yn, d11 ou YN, y, d11 - com o neutro do enrolamento estrela secundário aterrado através da fase B. Como uma opção de aquisição versátil, acomoda todos os níveis de tensão, especialmente sistemas de 3 a 15 kV. O enrolamento secundário oferece funcionalidade dupla (medição de tensão entre fases e fase-terra), enquanto o design delta aberto do enrolamento secundário auxiliar suporta conexão a monitores de isolamento, relés de rede não aterrados ou dispositivos de proteção de sistema de aterramento direto, expandindo sua aplicabilidade em diversos cenários de aquisição.
