Venha, um fabricante e fornecedor confiável de equipamentos elétricos com sede na China, oferece alta qualidadeTransformadores de instrumentos combinadosque integram funções de Transformador de Corrente e Transformador de Tensão em uma única unidade. Disponíveis em estoque, no atacado e personalizados, esses transformadores fornecem soluções compactas, seguras e econômicas para medição e proteção de energia elétrica em sistemas de distribuição. Eles são amplamente utilizados em aplicações de redes elétricas industriais, de mineração e rurais.

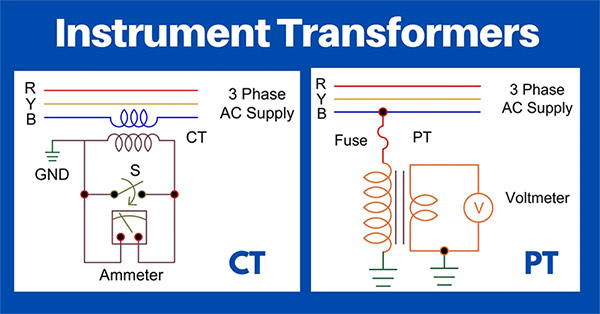

Os transformadores de instrumentos combinados são um tipo de dispositivo elétrico que mescla as funções do transformador de corrente e tensão em um único gabinete. A unidade de corrente é conectada em série à linha de alta corrente, enquanto a unidade de tensão é conectada em paralelo à linha de alta tensão. Ambas as unidades compartilham um núcleo e isolamento comuns, permitindo a aquisição simultânea de sinais de tensão e corrente enquanto isolam os circuitos primários de alta tensão dos dispositivos de medição secundários. Este design garante a segurança do operador e do equipamento, ao mesmo tempo que reduz a complexidade da instalação.
Medição de Tensão
A seção de tensão induz uma baixa tensão proporcional no enrolamento secundário quando a alta tensão flui através do circuito primário. Esta saída de baixa tensão (normalmente 100 V) é então usada por voltímetros, medidores de energia ou relés de proteção.
Medição Atual
A seção de corrente converte grandes correntes primárias em correntes secundárias pequenas e mensuráveis (geralmente 5A ou 1A). Essas saídas são fornecidas para medidores de transformadores de corrente ou dispositivos de proteção de relés, mantendo monitoramento e medição precisos.
Isolamento e Segurança

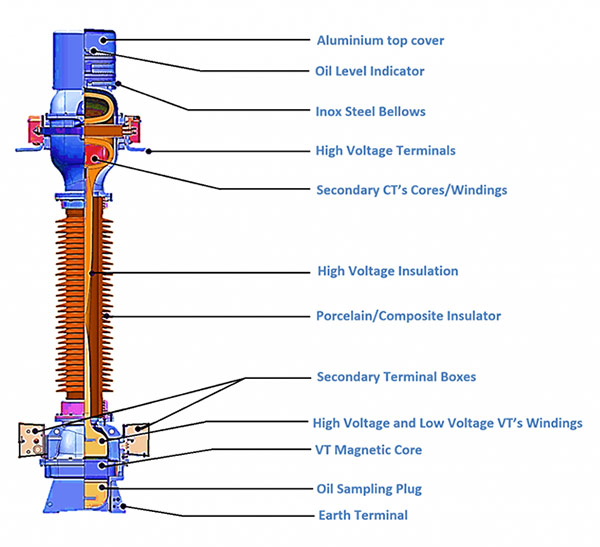

Dentro de um transformador combinado, as unidades de corrente e tensão são encapsuladas em um invólucro de isolamento compartilhado, geralmente preenchido com óleo ou fundido em epóxi. O lado secundário deve ser aterrado e os circuitos devem evitar condições de abertura ou curto para garantir a segurança.

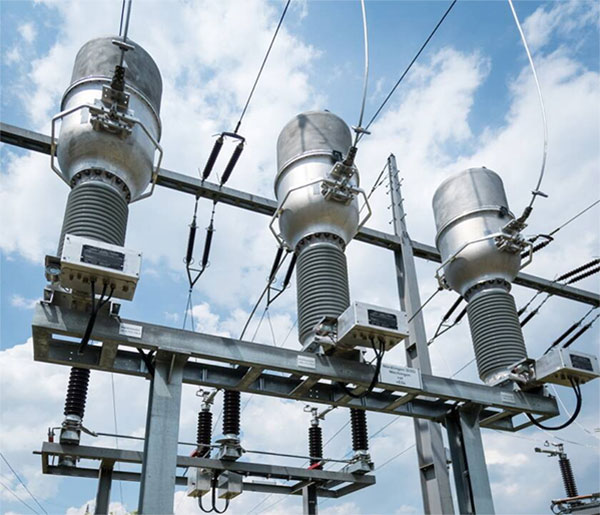

Fábrica VenhaTransformadores de instrumentos combinadossão adequados para:
Caixas de medição de alta tensão
Transformadores montados em coluna
Armários de distribuição
Eles são particularmente úteis em cenários de medição trifásicos, como configurações V/V (dois transformadores de tensão) ou Y/Y (três transformadores de tensão) para cargas balanceadas ou desequilibradas.
1. Design compacto e fácil instalação – A integração de transformadores de corrente e tensão em uma unidade reduz o espaço ocupado e simplifica a configuração.
2. Eficiência de custos – A compra de uma unidade combinada reduz os custos separados do transformador, a complexidade de fabricação e o tempo de instalação.
3. Isolamento elétrico e confiabilidade – A separação completa dos circuitos primários de alta tensão e secundários de baixa tensão garante a segurança do operador e do equipamento.
4. Medição e Proteção Integradas – Fornece saídas padrão para medidores de energia e dispositivos de proteção de relé simultaneamente.
5. Adaptabilidade ambiental – Projetos imersos em óleo ou isolados a gás permitem operação de longo prazo ao ar livre ou em condições adversas.
Transformador Combinado – Combina transformadores de corrente e tensão em um único dispositivo para instalação compacta e medição sincronizada. Adequado para projetos com espaço limitado ou sensíveis ao custo.
Transformador dividido – Separa transformadores de corrente e tensão para posicionamento flexível e precisão otimizada. Permite seleção personalizada para diferentes níveis de tensão e corrente.
Venha, como uma fábrica e fornecedora com sede na China, oferece qualidade, baixo preço e personalizaçãotransformadores de instrumentos combinadosque estão em estoque para entrega rápida. Nossos sistemas de transformadores de corrente são fabricados sob rígidos padrões de qualidade para atender aos requisitos industriais e de serviços públicos, garantindo medição precisa, segurança operacional e uso confiável a longo prazo.
