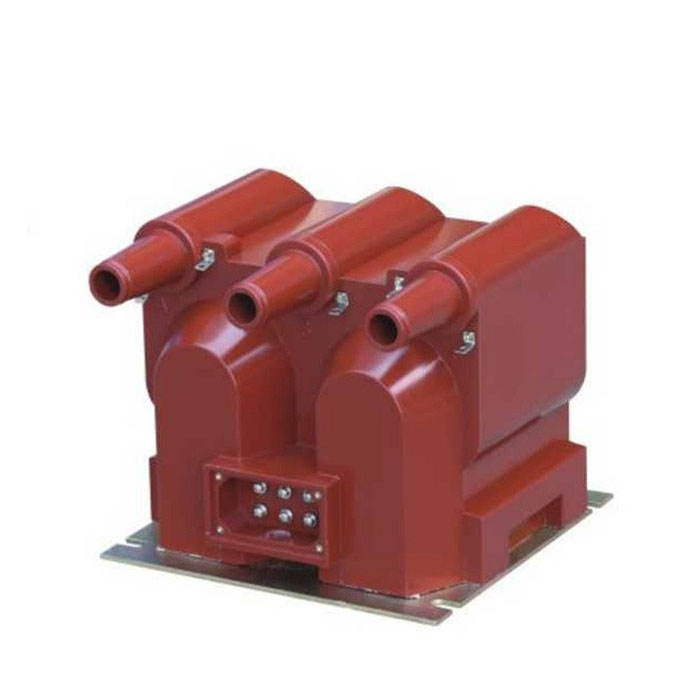

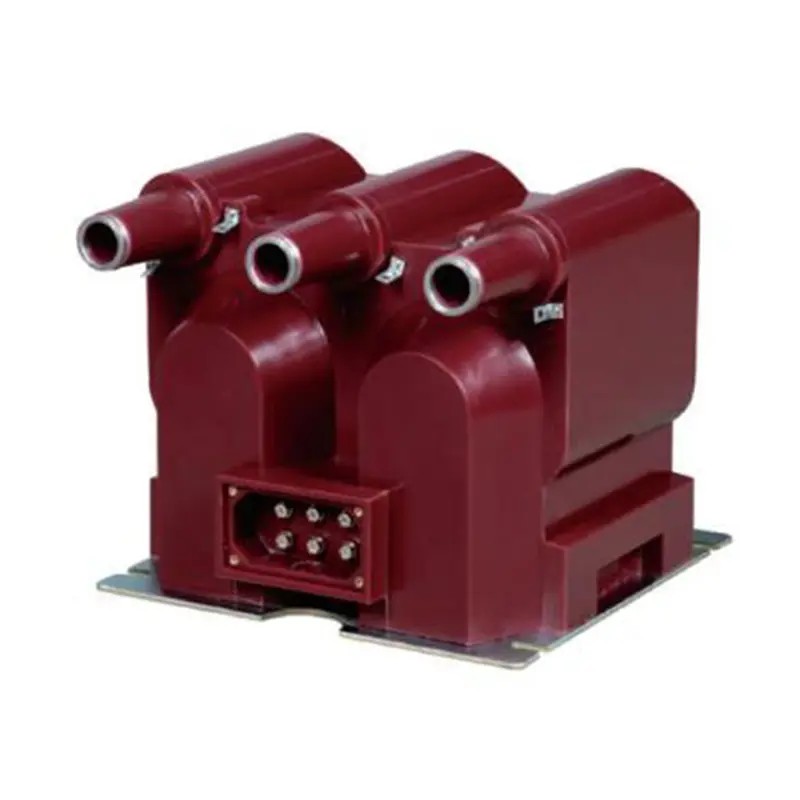

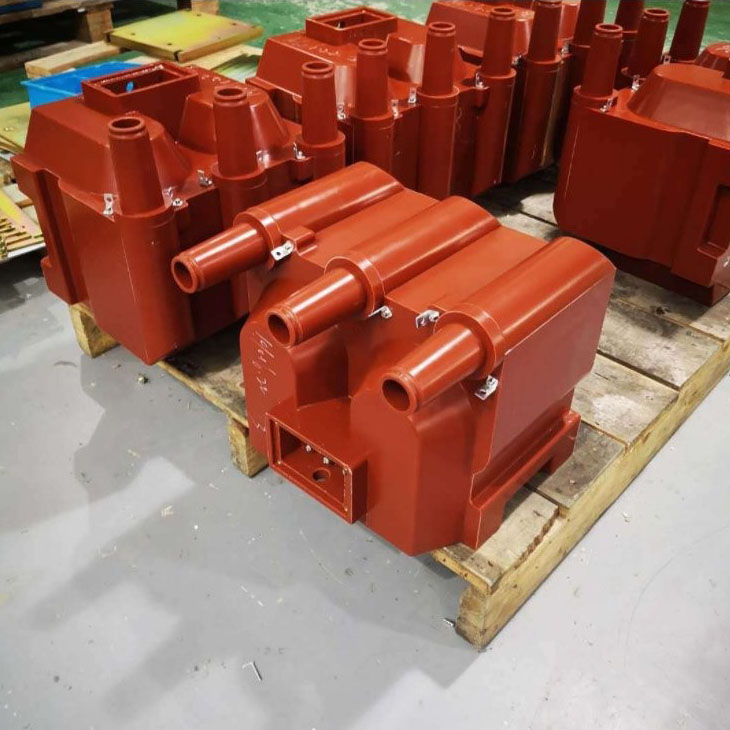

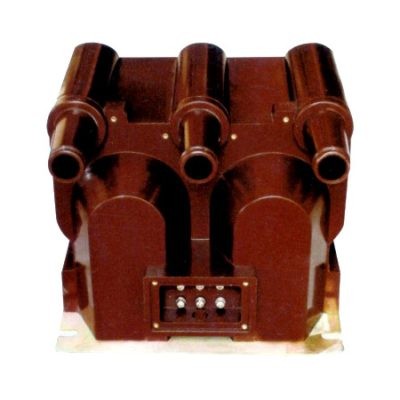

Como fabricante profissional na China, a Comewill gostaria de fornecer transformador de tensão JSZV12-10R de alta qualidade. Além da adaptabilidade estrutural, o transformador prima pela segurança operacional e pela continuidade. Uma característica notável é o design do fusível hot-swap – os enrolamentos primários das fases A, B e C são integrados com fusíveis de proteção contra curto-circuito que podem ser substituídos através do terminal secundário sem interromper a operação do sistema.

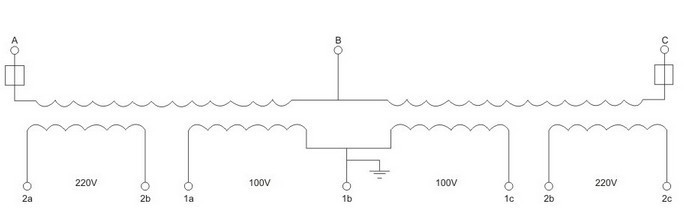

O JSZV12-10R foi projetado para se adaptar a diversas condições no local. Ele suporta uma configuração de fiação trifásica padrão tipo "V" e pode ser convenientemente desmontado em duas unidades monofásicas independentes, oferecendo flexibilidade para instalação e projeto do sistema.
O transformador de tensão JSZV12-10R foi desenvolvido especificamente para atender às rigorosas demandas de sistemas de energia internos de 10kV, combinando precisão de medição com confiabilidade operacional.
1. Funcionalidade de saída dupla secundária:
Saída de 100 V: projetada para medição de tensão de alta precisão e medição de energia.
Saída de 220 V: Serve como fonte de alimentação auxiliar confiável para mecanismos de controle, reduzindo a necessidade de componentes de alimentação adicionais.
2.Isolamento e durabilidade superiores:
Totalmente vedado com resina epóxi de alta qualidade, oferecendo excelente resistência à umidade, resistência de isolamento e proteção contra envelhecimento - ideal para ambientes internos complexos ou com alta umidade.
Construído com núcleos de chapa de aço silício laminado a frio de alta qualidade para garantir baixas perdas e desempenho estável.
3. Proteção de segurança abrangente:
Fusíveis integrados em todos os enrolamentos primários fornecem proteção robusta contra curto-circuito.
A substituição do fusível é simples e não requer desligamento do sistema, garantindo o máximo tempo de atividade.

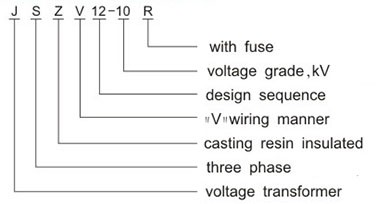

| Código | Significado | Descrição |
| J | Transformador de Tensão | Identifica a categoria do equipamento para reconhecimento imediato. |
| S | Trifásico | Projetado para sistemas de energia trifásicos para atender às necessidades de medição e proteção de múltiplos circuitos. |
| Z | Isolamento fundido em resina epóxi | Indica um processo de isolamento totalmente fundido para maior resistência à umidade e durabilidade. |
| V | Fiação tipo V | Indica a configuração da fiação, proporcionando flexibilidade de instalação. |
| 12-10 | Design e classificação de tensão | 12 é a série de design; 10 representa a tensão nominal (10kV), correspondendo precisamente aos requisitos do sistema. |
| R | Com fusível | Significa proteção integrada contra curto-circuito para maior segurança operacional. |
Para garantir estabilidade e confiabilidade a longo prazo, o Transformador de Tensão JSZV12-10R foi projetado para operar dentro dos seguintes parâmetros ambientais. Como uma fábrica profissional com profundo conhecimento de fabricação, a Comewill também pode fornecer adaptações personalizadas para condições fora do padrão.
Faixa de temperatura: -5°C a +40°C
Altitude: ≤ 1000m (soluções personalizadas disponíveis para instalações em alta altitude)
Umidade relativa: ≤ 80%
Ambiente circundante: Livre de gases corrosivos, vapores ou poeira condutora (por exemplo, carbono ou pó metálico)
Vibração e Impacto: O local de instalação deve estar livre de fortes vibrações ou choques mecânicos.
formulário 1: dados técnicos do transformador de tensão para medição
| Tipo | Relação de tensão nominal (V) | Classe de precisão e saída nominal (VA) | Saída máxima (VA) | nível de isolamento nominal (kV) | |
|
|
|||||
| classe 0,2 | classe 0,5 | ||||
| JSZV12-10R | 10.000/100 | 20 | 60 |
|
42/12/75 |
|
|
|||||
| JSZV12-10R | 10.000/100 | 20 |
|
500 | 42/12/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
| Tipo | Relação de tensão nominal (V) | Classe de precisão e saída nominal (VA) | Saída máxima (VA) | nível de isolamento nominal (kV) | |
|
|
|||||
| classe 0,2 | classe 0,5 | ||||
| JSZV12-10R | 10.000/100 | 20 | 60 |
|
42/12/75 |
|
|
|||||
| JSZV12-10R | 10.000/100 | 20 |
|
500 | 42/12/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
Formulário 2: dados técnicos do transformador de tensão para potência operacional do disjuntor
| Tipo | Taxa de tensão nominal (V) | Classe de precisão e saída nominal (VA) | Potência de saída máxima de curto prazo (VA) | nível de isolamento nominal (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 42/12/75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 42/12/75 |
| JSZV12-6R | 6/0,1/0,1 | 7,2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3,6/25/40 | |
| JSZV12-10R | 10/0,1 | 0,2 20 | 500 | 42/12/75 |
| JSZV12-6R | 6/0,1 | 7,2/32/60 |
Notas: Para fonte de alimentação operando com disjuntor, a tensão suportável não deve exceder 15%
