Disjuntores a vácuo (VCBs)tornaram-se o padrão ouro para proteção de média tensão, oferecendo rápida extinção de arco, zero emissões de gases de efeito estufa e manutenção mínima. Este guia abrangente responde a questões críticas: Como funcionam os VCBs? Quais são seus componentes principais? Como eles se comparam aos contatores a vácuo? E por que são a tecnologia preferida para serviços públicos, indústria e energias renováveis? Com insights do fabricante líderVenha, este artigo fornece aos engenheiros e compradores o conhecimento necessário para selecionar o VCB certo para sua aplicação.
A eficácia de um disjuntor a vácuo reside no uso de alto vácuo - um dos melhores isolantes elétricos conhecidos - para extinguir arcos. Quando os contatos de um VCB se separam, o arco formado é rapidamente extinto porque quase não há moléculas de gás para sustentar o plasma. Isso resulta em um tempo de interrupção inferior a meio ciclo da forma de onda CA, minimizando a energia de falha e protegendo os equipamentos a jusante. Além disso, os VCBs são ambientalmente superiores aos disjuntores de SF₆, pois não emitem gases de efeito estufa, o que os torna uma tecnologia fundamental para redes elétricas sustentáveis.
A operação de umVCBpode ser dividido em uma série de etapas rápidas e precisas:
Todo esse processo ocorre em microssegundos, tornando os VCBs excepcionalmente rápidos e confiáveis para comutação de corrente de carga e de falha.
Um VCB de alta qualidade é uma montagem de vários componentes críticos:
Embora ambos usem interruptores a vácuo, os VCBs e os contatores a vácuo têm finalidades distintas. A tabela abaixo esclarece as principais diferenças.
| Recurso | Disjuntor a Vácuo (VCB) | Contator a vácuo |
|---|---|---|
| Função principal | Proteção contra correntes de falha (curtos-circuitos) e manobras pouco frequentes. | Comutação operacional frequente de cargas como motores e aquecedores. |
| Faixa de tensão | 3 kV a 36 kV (até 40,5 kV para modelos especializados). | Até 15 kV, normalmente 200 A a 630 A. |
| Cargas Típicas | Transformadores, geradores, capacitores, motores de grande porte, alimentadores de distribuição. | Motores, iluminação, circuitos de aquecimento e equipamentos frequentemente trocados. |
| Frequência de comutação | Pouco frequente (proteção e isolamento). | Muito frequente (milhares de operações). |
| Classificação de curto-circuito | Alto (20 kA a 50 kA típico). | Inferior (até 10 kA). |
Os disjuntores a vácuo oferecem um conjunto atraente de benefícios que os tornam a escolha preferida para aplicações de média tensão:
Os VCBs estão disponíveis em diversas configurações para atender diferentes ambientes e necessidades operacionais.

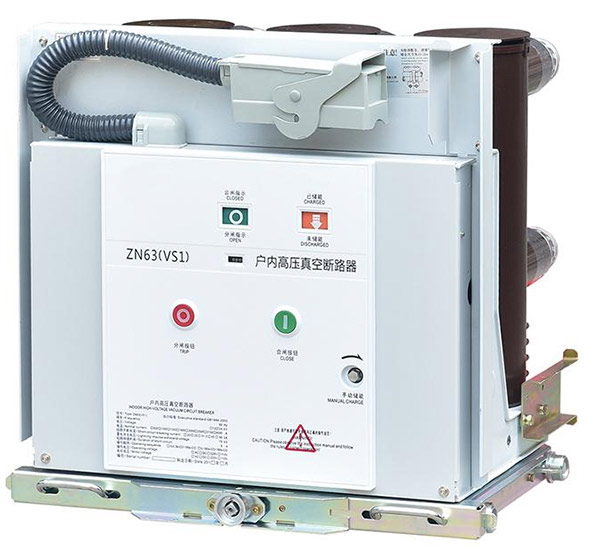

Unidades compactas projetadas para instalação em painéis de manobra em fábricas, edifícios comerciais e subestações internas. Os exemplos incluem os tipos fixos e extraíveis VS1-12 amplamente utilizados.
Modelos resistentes às intempéries construídos para subestações e redes de transmissão, capazes de suportar chuva, vento e temperaturas extremas.
Os VCBs são essenciais em um amplo espectro de indústrias e infraestruturas:
A1: A principal diferença é o meio de extinção de arco – os VCBs usam vácuo, enquanto os disjuntores de SF₆ usam gás pressurizado. Os VCBs são mais ecológicos (sem emissões de gases de efeito estufa), têm recuperação dielétrica mais rápida e exigem menos manutenção para aplicações de média tensão.
A2: O interruptor a vácuo é selado para toda a vida, normalmente durando de 10 a 20 anos em condições normais. A vida mecânica do mecanismo operacional geralmente excede 30.000 operações.
A3: Sim, mas VCBs especializados de comutação de capacitores com comutação controlada são recomendados para minimizar pré-acionamentos, correntes de inrush e reinícios, garantindo a longevidade do contato e a estabilidade do sistema.
A4: A manutenção de rotina concentra-se no mecanismo operacional, nas conexões elétricas e nos circuitos de controle – não no interruptor a vácuo em si. As tarefas típicas incluem inspeção visual, medição de resistência de contato e testes de operação mecânica a cada 3–5 anos.
A5: Absolutamente. Os VCBs externos são projetados especificamente com gabinetes resistentes às intempéries, isoladores de alta qualidade e tratamentos anticorrosivos para suportar condições ambientais adversas.
Os disjuntores a vácuo são os vencedores na distribuição moderna de energia de média tensão, combinando desempenho superior, responsabilidade ambiental e confiabilidade a longo prazo. À medida que a indústria continua a eliminar gradualmente o SF₆, a procura por VCBs de alta qualidade deverá aumentar. Selecionar um fabricante confiável é crucial para garantir que seu equipamento ofereça desempenho e segurança consistentes.
