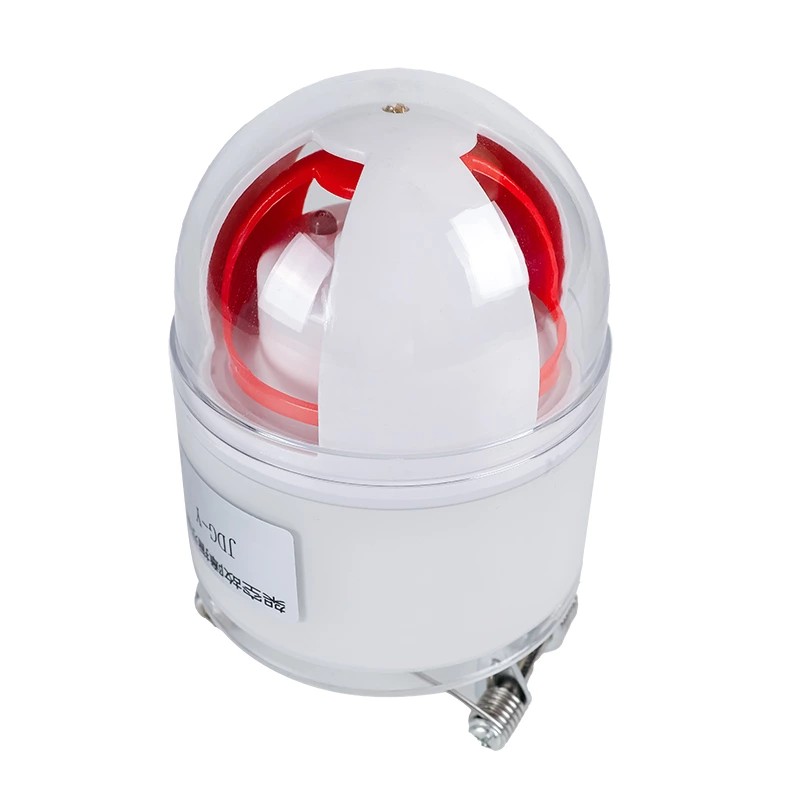

O indicador de falha suspensa por mola de compressão quatro em um de qualidade JDG-F da Comewill é um dispositivo de detecção de falha eletromagnética usado em sistemas de distribuição de energia de média e baixa tensão. Ele ajuda os engenheiros de campo a determinar rapidamente a seção de uma linha onde ocorreu uma falha de curto-circuito.
Princípio de funcionamento
Quando a corrente de curto-circuito flui através do condutor monitorado, o dispositivo detecta a mudança repentina de corrente.
O mecanismo aciona um cartão indicador de falha vermelho visível.
As equipes de manutenção podem localizar visualmente os indicadores ativados ao longo da linha.
O ponto de falha é identificado entre o último indicador ativado e o primeiro indicador não ativado.
Este método de zoneamento claro reduz significativamente o tempo de inspeção em comparação com patrulhas manuais de linha.
O indicador de falha suspensa por mola de compressão quatro em um JDG-F personalizado da Comewill é amplamente utilizado em redes de distribuição de energia onde a localização rápida de falhas ajuda a reduzir a duração da interrupção e melhorar a eficiência da manutenção.
Um indicador completo de falha suspensa por mola de compressão quatro em um JDG-F integra vários módulos funcionais que trabalham juntos para garantir detecção e indicação confiáveis.
Módulo de detecção de corrente e tensão
Este módulo detecta mudanças na corrente e tensão na linha usando indução eletromagnética e detecção de campo elétrico. Esses métodos de detecção não requerem contato direto com condutores energizados, ajudando a melhorar a segurança da instalação.
Circuito de discriminação de falhas
O circuito interno analisa variações de sinal para distinguir falhas reais de curto-circuito de flutuações temporárias ou alterações de carga. Componentes eletrônicos e microcontroladores importados melhoram a estabilidade do processamento de sinal.
Sistema de acionamento de indicador mecânico
Assim que uma falha for confirmada, o mecanismo de acionamento ativa o cartão indicador fluorescente vermelho, que permanece visível até ser reiniciado. A estrutura mecânica foi projetada para confiabilidade externa e operação de longo prazo.
Exibição de status de falha
O dispositivo utiliza revestimento fluorescente vermelho brilhante para garantir visibilidade clara durante o dia e sob condições de iluminação noturna. O mecanismo de exibição resiste ao desbotamento mesmo após longa exposição à radiação ultravioleta.
Redefinição automática atrasada
Depois que a condição de falha for eliminada, o Indicador de Falha Suspensa da Mola de Compressão Quatro em Um JDG-F será redefinido automaticamente após um atraso predefinido. Esta função reduz a necessidade de intervenção manual em locais remotos.
Para apoiar a operação externa de longo prazo, o Indicador de Falha Suspensa por Mola de Compressão Comewill Quatro em Um JDG-F usa materiais especializados e design estrutural.
Habitação para aviação
O revestimento externo é produzido com materiais de aviação de alta resistência com tecnologia de moldagem em uma etapa. O tratamento de superfície de nanomateriais melhora a resistência à contaminação ambiental e ao envelhecimento.
Componentes magnéticos banhados a níquel
Os principais elementos magnéticos são banhados a níquel para melhorar a condutividade magnética e melhorar o desempenho da detecção eletromagnética.
Resistência às intempéries
A estrutura do gabinete foi projetada para resistir:
Radiação UV
Chuva e poeira
Acúmulo de poluição
Esta construção permite que o dispositivo mantenha um desempenho estável em ambientes externos de distribuição de energia.
A operação confiável ao longo de muitos anos é essencial para equipamentos de monitoramento de linhas de distribuição.
O indicador de falha suspensa por mola de compressão quatro em um JDG-F inclui:
Sistema de bateria de alto desempenho com vida útil superior a 8 anos
Projeto de circuito eletrônico de baixa potência
Controle baseado em microcontrolador para operação estável
Esses recursos ajudam a garantir que o dispositivo continue operando em vários ciclos de inspeção sem manutenção frequente.
O indicador de falha suspenso por mola de compressão quatro em um JDG-F foi projetado para instalação em linha viva, o que significa que o dispositivo pode ser montado sem desligar a linha de distribuição.

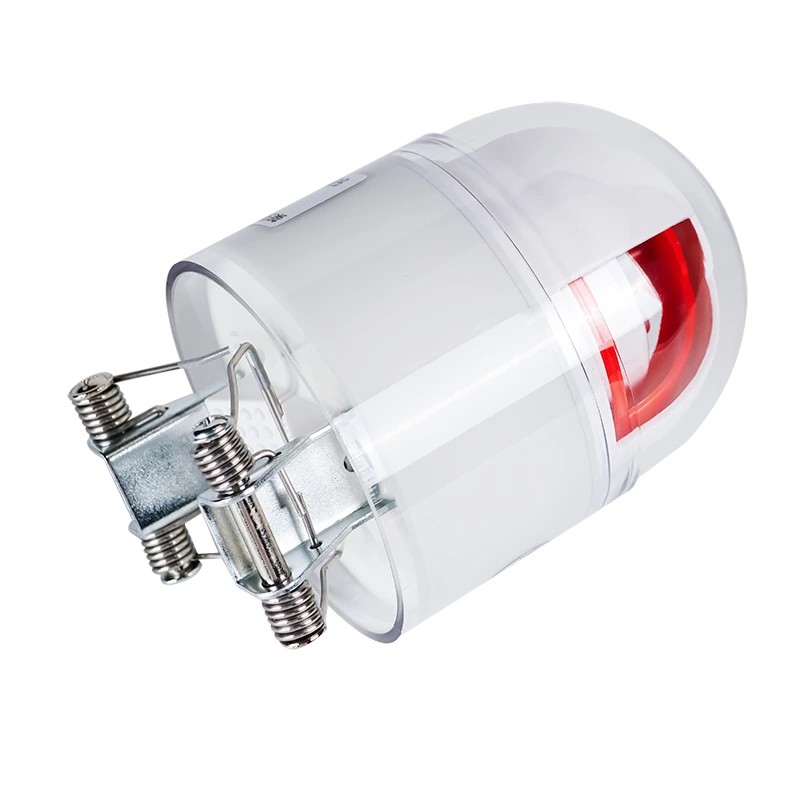

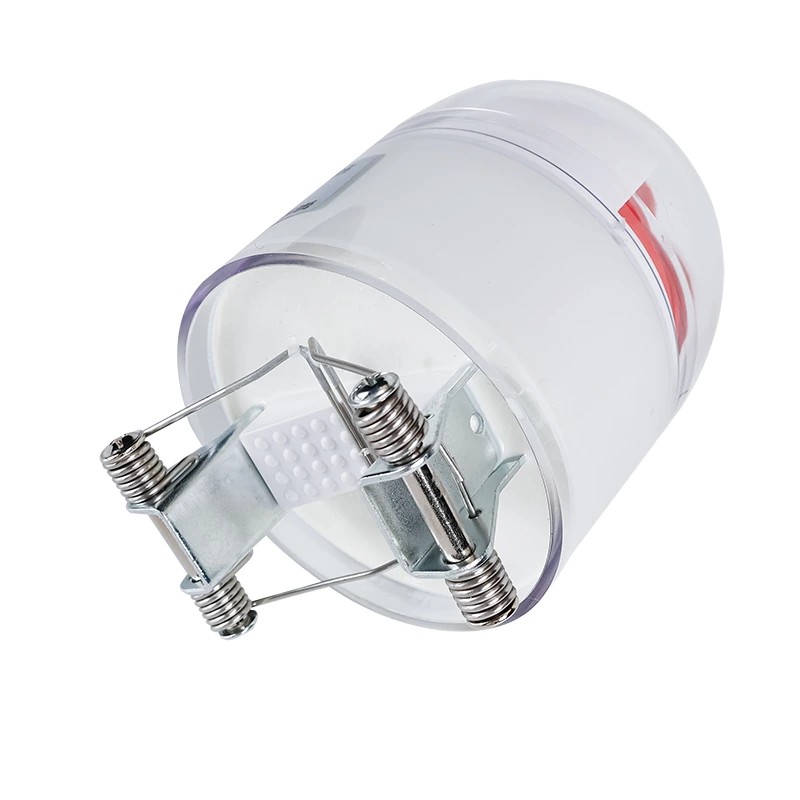

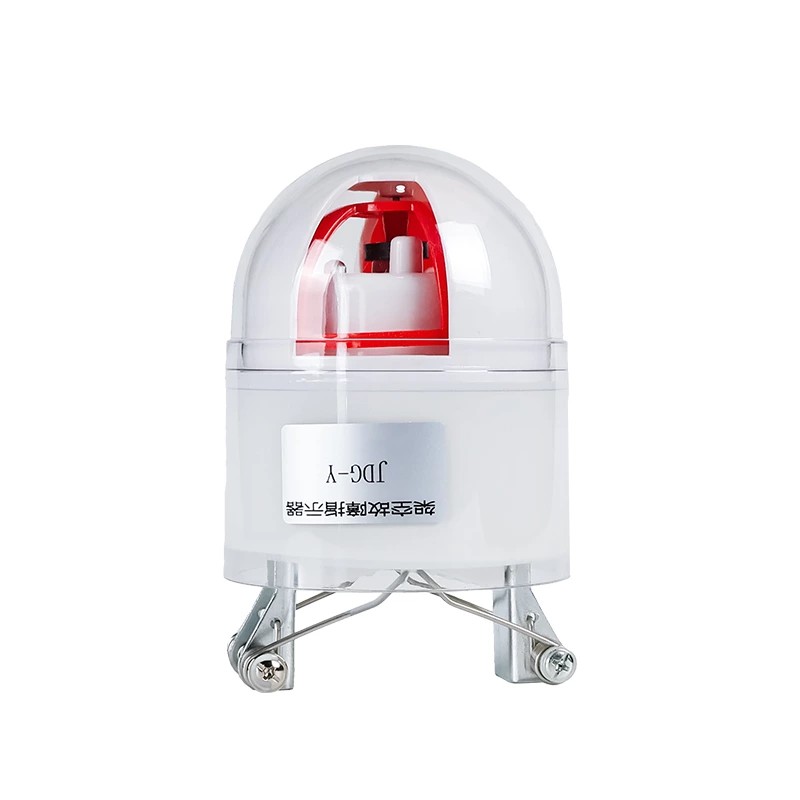

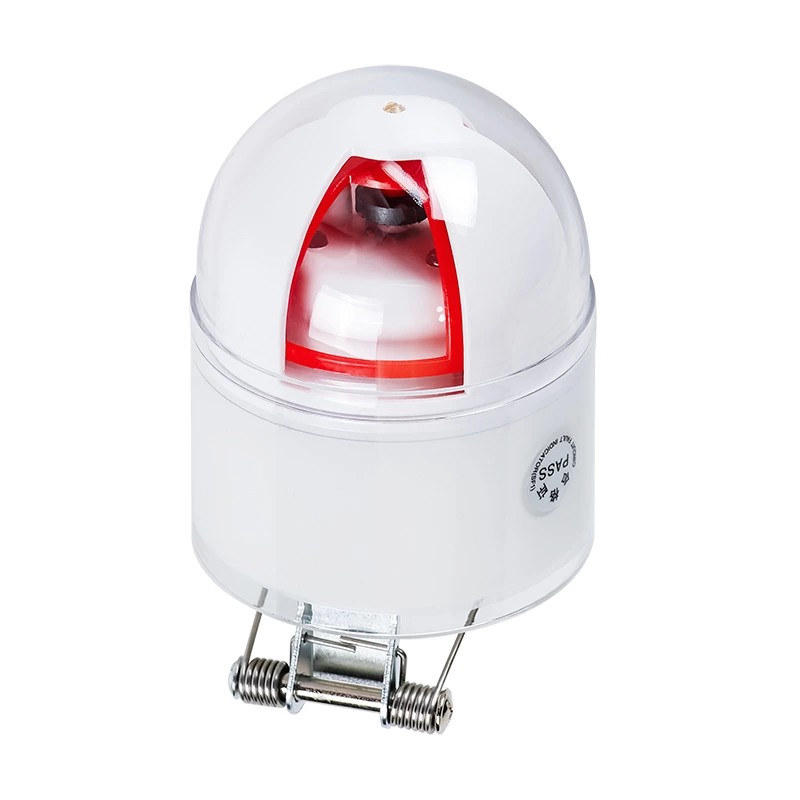

Estrutura Suspensa por Mola de Compressão
O indicador usa uma estrutura de mola de compressão de fio de cartão, permitindo que ele seja fixado com segurança em condutores aéreos.
As principais características de instalação incluem:
Instalação sem corte de condutores
Não há necessidade de queda de energia durante a instalação
Estabilidade mecânica em condutores desencapados e isolados
Esse design ajuda as concessionárias a implantar indicadores de falhas nas redes de distribuição com interrupção operacional mínima.
O indicador de falha suspensa por mola de compressão quatro em um Comewill JDG-F é usado em vários cenários de distribuição de energia:
Linhas Aéreas de Distribuição
Instalado em condutores de postes para detectar e exibir falhas de curto-circuito.
Sistemas de distribuição de cabos
Usado em cabos isolados aéreos ou transições de cabos subterrâneos.
Monitorização da Rede de Distribuição
Ajuda as equipes de manutenção a identificar rapidamente seções com falhas e organizar inspeções direcionadas.
Operações de manutenção de serviços públicos
Suporta solução de problemas mais rápida e reduz o tempo gasto em inspeções de patrulha completas.
Como fabricante e fábrica na China, a Comewill fornece suporte de produção e fornecimento para dispositivos de monitoramento de rede de distribuição.
Os recursos incluem:
OEM e configurações de produtos personalizados
Capacidade de produção estável para projetos de engenharia
Controle de qualidade durante a fabricação e montagem
O indicador de falha suspensa por mola de compressão quatro em um Comewill JDG-F está disponível para concessionárias globais, empreiteiros de engenharia e distribuidores de equipamentos elétricos que procuram um fornecedor chinês de dispositivos de detecção de falhas fabricados na China.
Princípio de detecção de curto-circuito:

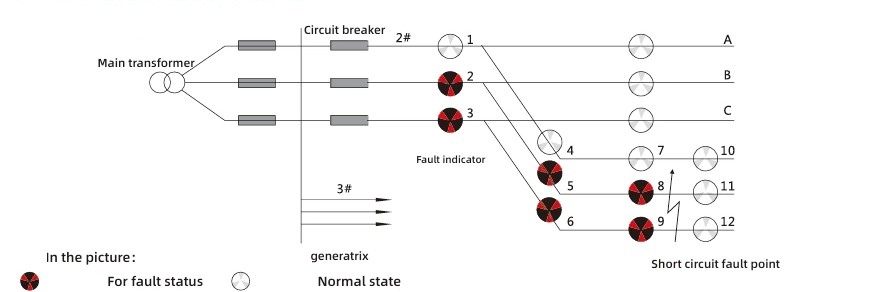

Com base nas características das faltas por curto-circuito, o critério de atuação é a mudança brusca de corrente acompanhada pela falha de alimentação do dispositivo de proteção. A lógica de interpretação do diagrama de indicação de falha é a seguinte: se os indicadores 2, 5 e 8 da fase A e os indicadores 3, 6 e 9 da fase C da linha 2 ficarem vermelhos, enquanto os indicadores 11 e 12 permanecerem brancos, então pode ser determinado que ocorreu uma falha de curto-circuito naquele ponto da linha de saída.
| Nível de tensão aplicável | 6~35KV | |
| Corrente de fio aplicável | ≤600A | |
| Diâmetro do fio aplicável | 16mm²≤d≤240mm² | |
| Tempo de resposta da ação | 0,06s≤t≤3s | |
| Tempo de redefinição da ação | 6/12/24/36 horas opcional | |
| Contagem de ações | ≥5000 vezes | |
| Consumo de energia estática | ≤10μw | |
| ambiente de trabalho | temperatura | -35℃~+75℃ |
| umidade | ≤95% UR (sem condensação) | |
| altitude | ≤1000 metros | |
