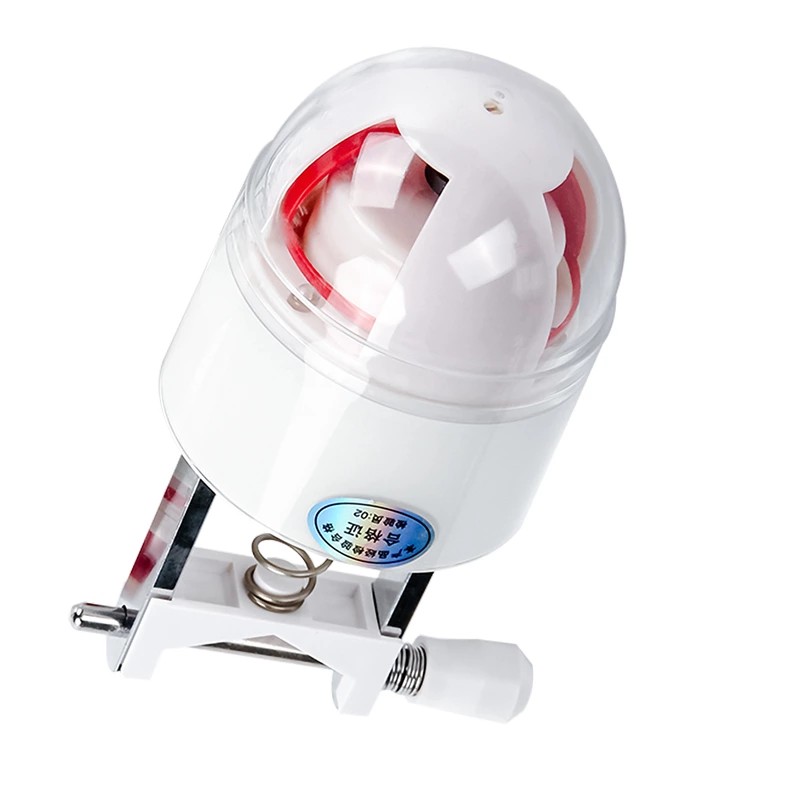

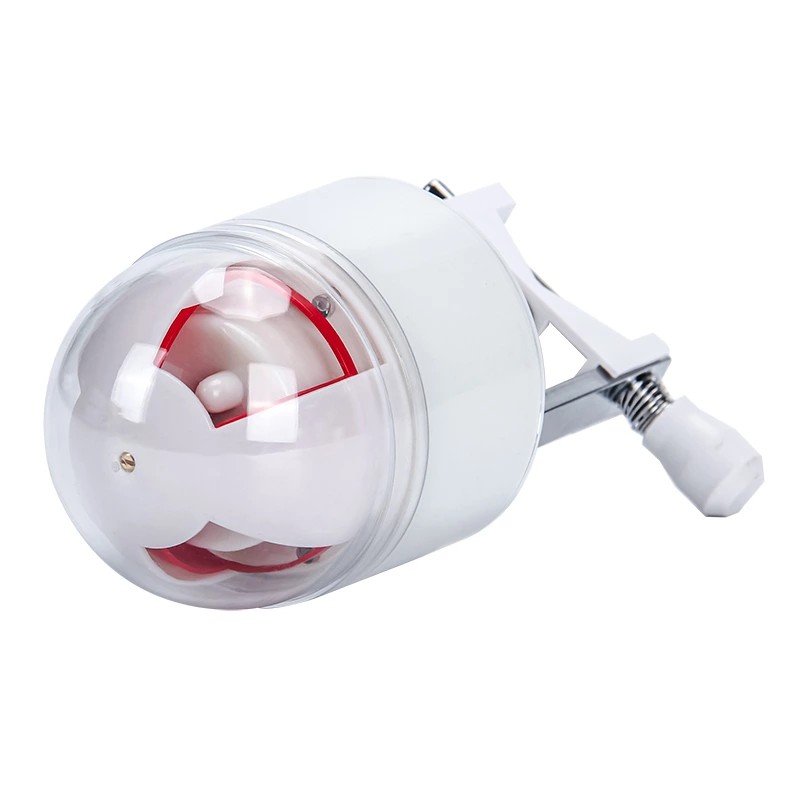

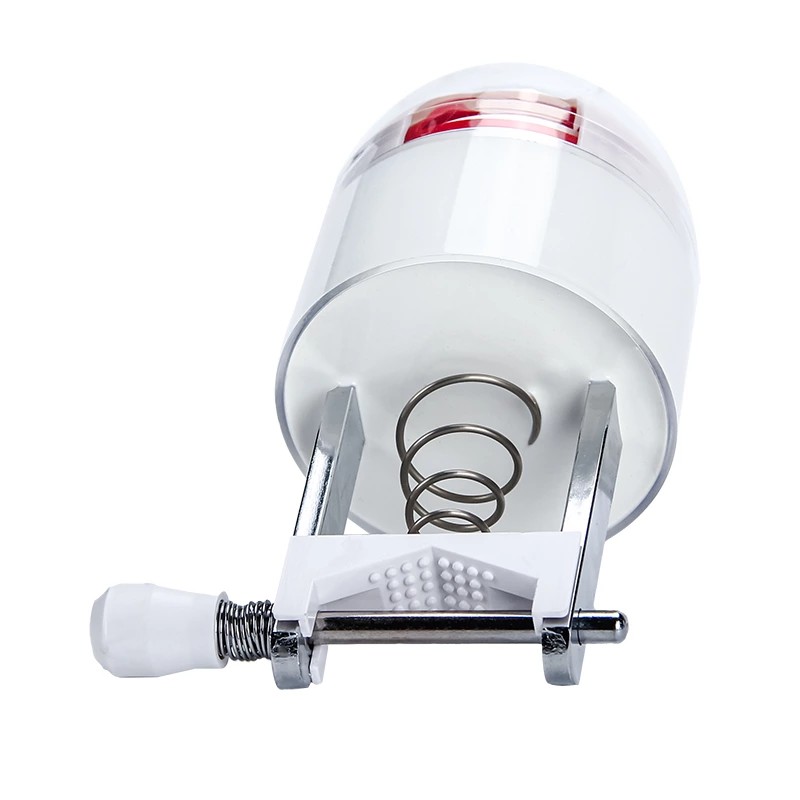

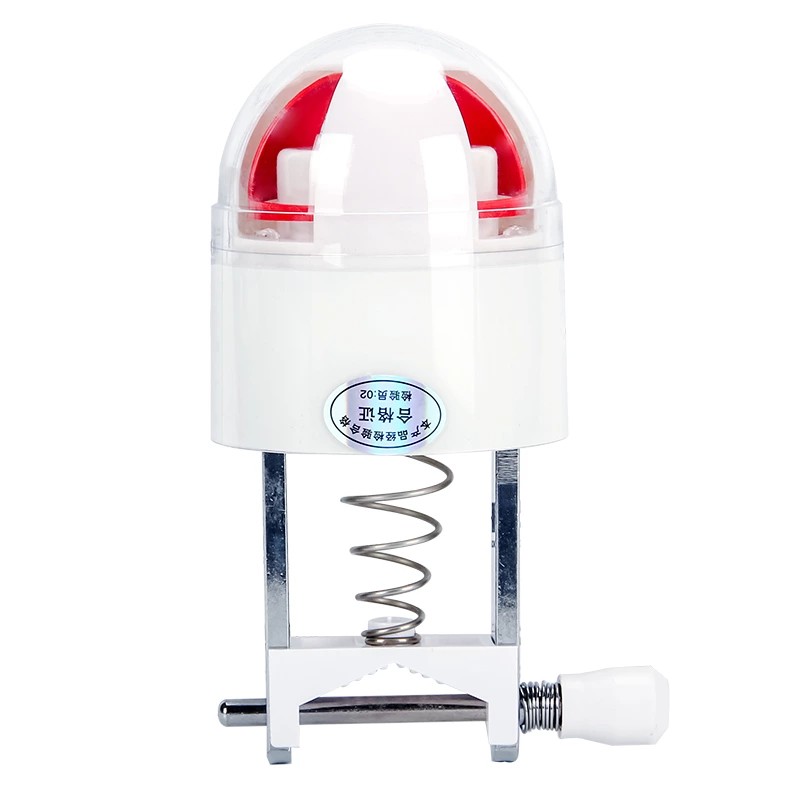

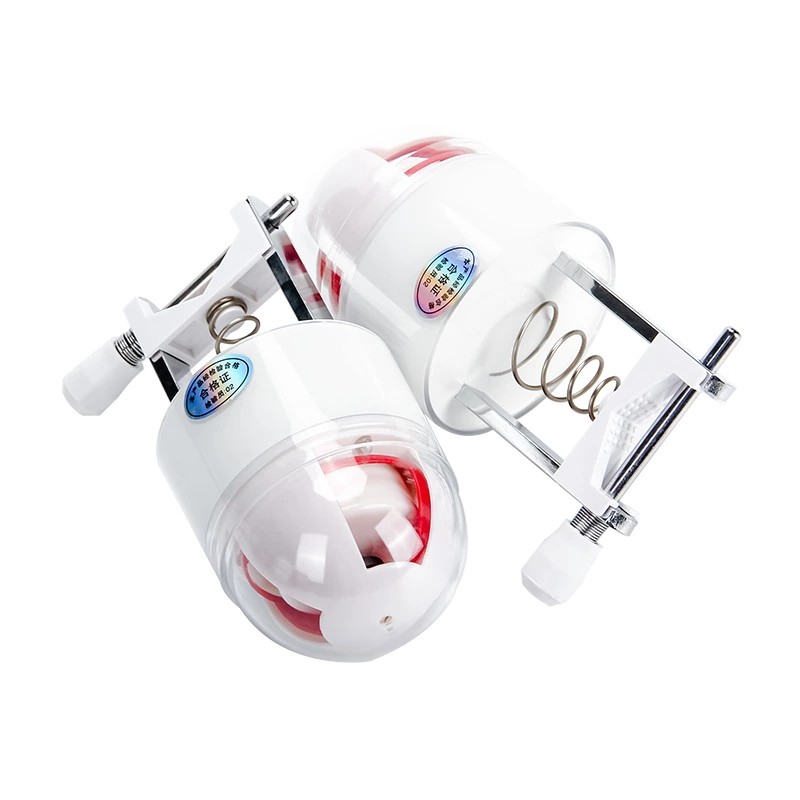

Indicador de falha suspenso retrátil Localizador de aterramento JDX

Como fabricante profissional na China, o Localizador de aterramento retrátil JDX do indicador de falha aérea de alta qualidade da Comewill usa indução eletromagnética sem contato como princípio de detecção, fornecendo uma indicação visual clara de uma falha de curto-circuito por meio de um sinal vermelho flip-up. A carcaça do dispositivo é tratada com materiais antienvelhecimento e a tela utiliza materiais fluorescentes, garantindo visibilidade nítida mesmo à noite. Para clientes que necessitam de estoque constante ou parâmetros personalizados, este produto de alta qualidade é fornecido diretamente da fábrica a um preço baixo e competitivo, ajudando as equipes de manutenção a reduzir o tempo de localização de falhas.

O indicador retrátil de falhas aéreas JDX Grounding Locator é um dispositivo de localização de falhas desenvolvido pela Comewill para linhas aéreas de distribuição de energia. Este dispositivo monitora alterações na corrente da linha usando indução eletromagnética. Quando ocorre uma falha de curto-circuito, ele ativa um mecanismo mecânico para exibir um indicador de falha vermelho. Sua estrutura utiliza um processo de moldagem de peça única combinado com tecnologia de tratamento de nano-superfície, conferindo-lhe propriedades antiincrustantes e antienvelhecimento, tornando-o adequado para operação de longo prazo em linhas aéreas externas.

Princípio Básico de Trabalho

1. Lógica de detecção de falhas

O indicador de falha aéreo retrátil JDX Grounding Locator detecta falhas com base na mudança repentina na corrente durante um curto-circuito. Quando ocorre uma falha de curto-circuito, a corrente de falha flui através do ponto de instalação. O elemento de detecção de corrente dentro do dispositivo detecta a mudança repentina na corrente e, simultaneamente, as ações de proteção subsequentes fazem com que a linha perca energia. Estas duas condições juntas constituem a base da ação.

O indicador de falha JDX, instalado na linha aérea, funciona detectando a corrente da linha por meio de indução eletromagnética. Em condições normais de operação, o dispositivo está no modo de espera de baixo consumo de energia; quando uma corrente de curto-circuito passa, o sinal induzido excede um limite predefinido, acionando o mecanismo de acionamento.

2. Método de localização de falhas

Nas inspeções reais, vários indicadores JDX são instalados em intervalos ao longo da linha. Quando ocorre uma falha, todos os indicadores do lado da fonte de alimentação até o ponto de falha ficarão vermelhos, enquanto os indicadores atrás do ponto de falha permanecerão brancos. Os inspetores só precisam observar o status do indicador ao longo do percurso; a seção entre o último indicador vermelho e o primeiro indicador branco é o local da falha. Este método reduz a carga de trabalho das tradicionais inspeções de linha completa para verificações de seções locais, melhorando significativamente a eficiência da localização de faltas.

3. Mecanismo de reinicialização

Depois que a falha for eliminada e a energia for restaurada, o equipamento será reinicializado automaticamente após um tempo predefinido. O localizador de aterramento JDX do indicador de falha aéreo retrátil oferece tempos de reinicialização selecionáveis ​​de 6, 12, 24 e 36 horas para se adaptar às necessidades operacionais de diferentes linhas, eliminando a necessidade de reinicialização manual por parte do pessoal que sobe no poste.

Estrutura do Produto e Características do Material

1. Material da casca

O localizador de aterramento JDX do indicador de falha suspenso retrátil é moldado em uma peça usando materiais aeroespaciais de alta resistência e nanotecnologia. A casca possui as seguintes características:

Alta transparência: Facilita a observação do status interno do flip-up

Resistência a manchas: a sujeira não adere facilmente à superfície

Resistência ao envelhecimento: Não se torna quebradiço sob exposição prolongada ao sol ao ar livre

Livre de manutenção: não requer manutenção adicional durante sua vida útil projetada

2. Composição dos componentes principais

3. Método de exibição

O indicador de falha aéreo retrátil JDX Grounding Locator usa um display mecânico flip-top. É branco em operação normal e fica vermelho quando levantado para indicar uma falha. O lado vermelho é revestido com material fluorescente, tornando-o altamente visível à luz natural e ainda identificável à noite ou em condições de pouca luz. Como fabricante, a Comewill prioriza a resistência às intempéries na sua seleção de materiais de exibição, garantindo que os componentes rotativos não desbotam ou se deformam sob exposição prolongada aos raios UV.

Cenários de instalação e métodos de detecção: seguros e versáteis

Esses indicadores são bastante flexíveis quando se trata de onde podem chegar. Nós os instalamos em linhas aéreas (aquelas em postes), cabos aéreos, cabos subterrâneos (aqueles enterrados sob as cidades) e até mesmo em barramentos dentro de gabinetes de manobra. Basicamente, em qualquer lugar, falhas de curto-circuito podem surgir no sistema de distribuição.
Como são usados ​​em muitos locais diferentes, seus métodos de detecção são projetados para serem seguros – sem contato direto com peças energizadas. Para detecção de tensão, eles detectam o gradiente de potencial do campo elétrico espacial ao redor da linha. Para detecção de corrente, eles usam indução eletromagnética – mais ou menos como funciona um transformador. Este design sem contato é uma virada de jogo: mantém o dispositivo (e nós) protegidos contra alta tensão e torna a instalação muito mais fácil. Não precisamos cortar a linha ou desligar a energia para montá-los – basta prendê-los e pronto.

PRINCÍPIO OPERACIONAL

Princípio de detecção de curto-circuito:
Com base nas características dos fenômenos de curto-circuito, a mudança repentina de corrente durante um curto-circuito acompanhada pela falha de energia do dispositivo de proteção é utilizada como critério de ação. O método de interpretação para o diagrama de indicação de falha é o seguinte: Quando as luzes indicadoras 2, 5 e 8 da fase A da linha 2, nenhuma luz indicadora na fase B, as luzes indicadoras 3, 6 e 9 da fase C ficam vermelhas, enquanto as luzes indicadoras 11 e 12 permanecem brancas, pode ser determinado que ocorreu uma falha de curto-circuito naquele ponto da linha de saída.

PARÂMETRO TÉCNICO
