Indicador de falha de linha EKL-4DXN com status ao vivo

O que é o indicador de falha de linha EKL-4DXN com status ao vivo?

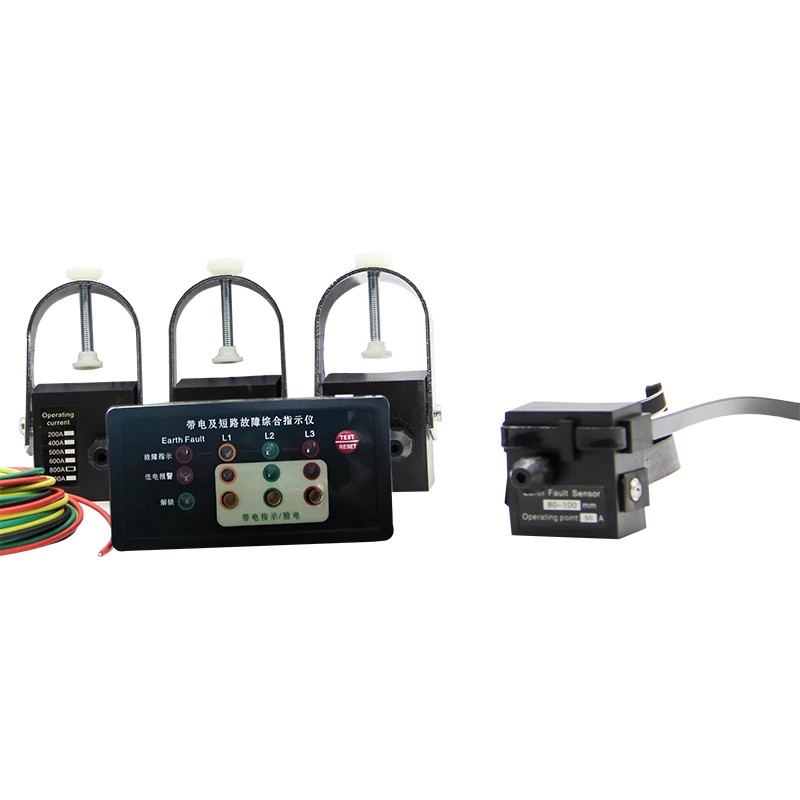

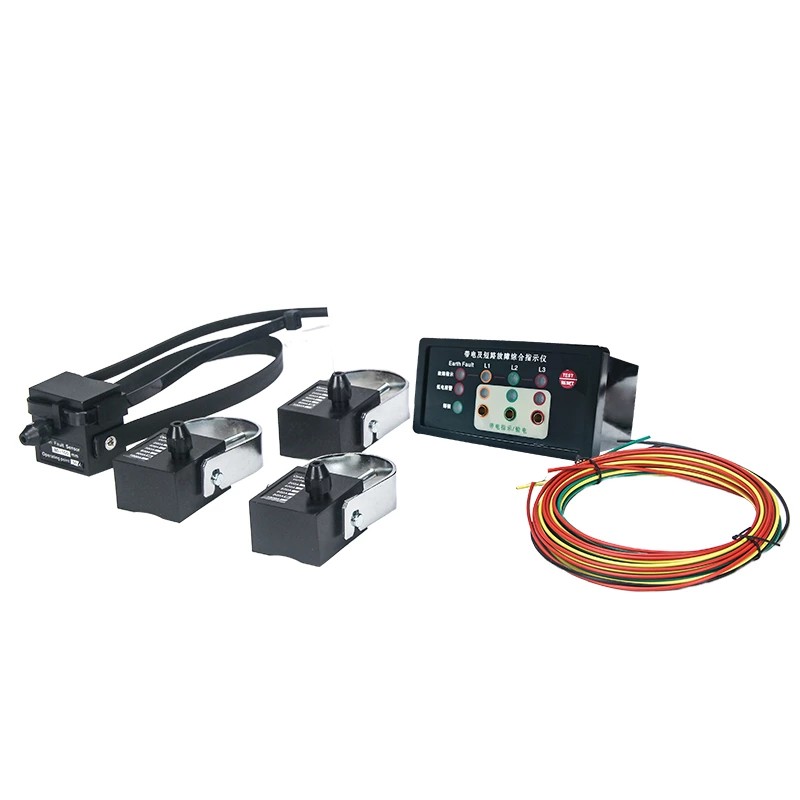

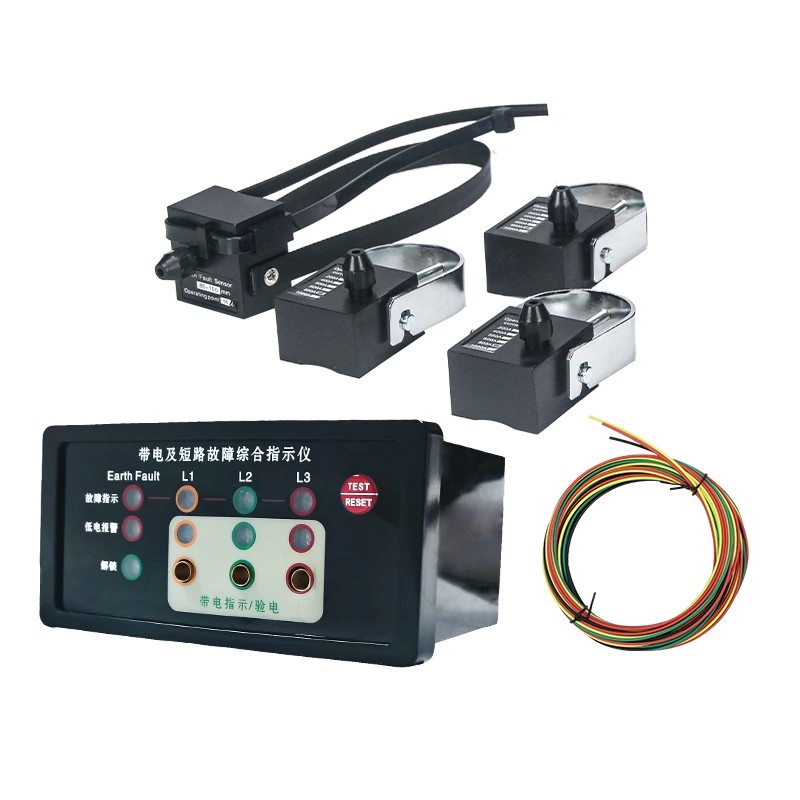

O indicador de falha de linha EKL-4DXN com status ao vivo é um dispositivo de monitoramento on-line desenvolvido pela Comewill especificamente para painéis de alta tensão e redes de distribuição abaixo de 20kV. Este dispositivo integra funções de detecção de falhas, indicação ao vivo e verificação de fase. Utilizando um design modular e tecnologia de comunicação por fibra óptica, ele pode operar de forma estável em ambientes eletromagnéticos complexos, fornecendo suporte confiável para inspeções diárias e diagnóstico de falhas em sistemas de energia.

Recursos do produto

1. Funções de alarme de falha central

Alarme de falha de curto-circuito

Quando ocorre um curto-circuito na linha, o sensor de curto-circuito incorporado no indicador de falha de linha EKL-4DXN com status ao vivo captura imediatamente a corrente de falha e transmite o sinal de alarme para o computador host através de um cabo de fibra óptica. A comunicação por fibra óptica possui fortes capacidades anti-interferência, evitando a influência do ruído eletromagnético dentro do quadro na transmissão do sinal. Ao receber o sinal, o computador host aciona a luz indicadora de falha de curto-circuito correspondente, ajudando o pessoal no local a localizar rapidamente o circuito defeituoso.

Alarme de falha à terra

O sensor de aterramento monitora continuamente a corrente de seqüência zero da linha. Quando a corrente de falha à terra atinge ou excede o limite de alarme predefinido, o sensor envia um sinal para a unidade principal via fibra óptica e a unidade principal ativa imediatamente o alarme de falha à terra. Esta função ajuda a detectar antecipadamente falhas à terra, evita maior degradação do isolamento do equipamento e reduz o risco de choque eléctrico.

2. Funções relacionadas à alta tensão

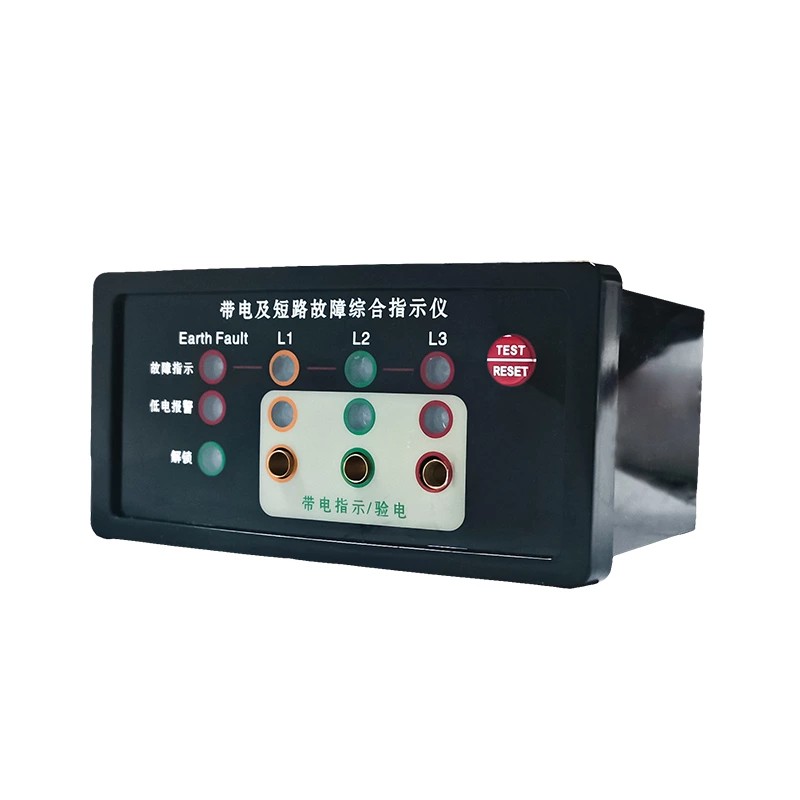

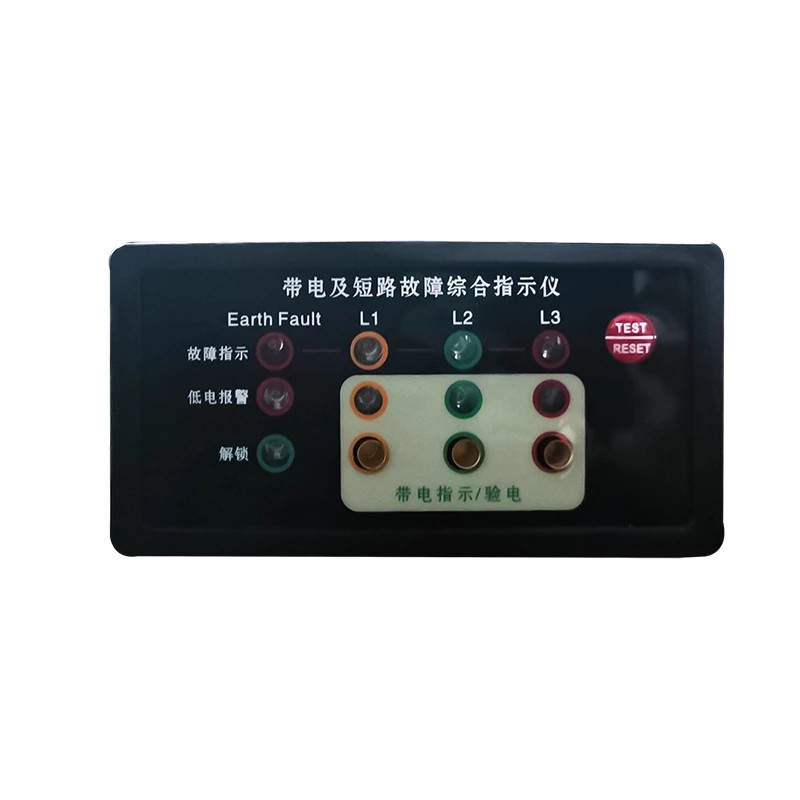

Indicador de status ativo de alta tensão: O indicador de falha de linha Quality EKL-4DXN com status ativo monitora continuamente o status ativo das linhas de alta tensão. O painel da unidade principal está equipado com indicadores LED de alto brilho, correspondentes às fases L1, L2 e L3 respectivamente. A frequência de intermitência dos indicadores reflete aproximadamente o nível de tensão. Os LEDs são alimentados diretamente pelo campo elétrico de alta tensão, sem consumir a bateria embutida na unidade principal. Este design garante a continuidade da indicação de status ao vivo e prolonga a vida útil geral da bateria.

Verificação de fase de alta tensão: O painel da unidade principal possui uma interface dedicada de verificação de fase. O pessoal de manutenção pode usar esta interface para testar e confirmar a precisão do sinal de entrada ativo de alta tensão e da indicação de falha. Usar esta função para verificar a fase antes de realizar a conexão da linha ou trabalho de manutenção ajuda a evitar falhas no equipamento causadas por erros de fase.

3. Modos de reinicialização flexíveis

Para se adaptar a diferentes ritmos de trabalho em vários locais, o EKL-4DXN oferece três modos de reinicialização:

Reinicialização automática: Após a falha ser eliminada, o dispositivo pode ser reinicializado automaticamente em um horário predefinido. Os intervalos de reinicialização opcionais incluem 8 segundos, 12 horas, 24 horas e 48 horas (o padrão de fábrica é 12 horas). Este modo é adequado para locais remotos ou não supervisionados, reduzindo a frequência de reinicializações no local pelo pessoal de manutenção.

Redefinição manual: Depois que a falha for resolvida, o pessoal no local pode pressionar diretamente o botão "Redefinir/Teste" no painel Indicador de falha de linha EKL-4DXN com status ao vivo para limpar imediatamente o status do alarme, garantindo que a indicação do dispositivo seja consistente com o status atual da linha.

Reinicialização remota: O dispositivo suporta o envio de sinais de alarme para o centro de controle e também pode receber comandos de reinicialização remota do centro de controle. Para grandes redes de distribuição com vários dispositivos remotos, esta função ajuda os despachantes a gerenciar remotamente o status dos dispositivos, reduzindo visitas desnecessárias ao local.

4. Funções de autoteste e alarme de baixa tensão

Função de Teste Automático: Para garantir que o equipamento esteja em condições normais de funcionamento, o usuário pode pressionar o botão “Reset/Test” no painel principal da unidade. Neste momento, as luzes indicadoras L1, L2, L3 e L4 piscarão nove vezes e serão reiniciadas automaticamente. O teste também pode ser finalizado manualmente pressionando o botão novamente. Este processo simples de autoteste ajuda o pessoal a confirmar rapidamente se as funções do indicador estão normais antes da operação, eliminando a necessidade de transportar instrumentos de teste adicionais.

Alarme de baixa tensão:

O indicador de falha de linha EKL-4DXN com status ao vivo é alimentado por uma bateria de lítio integrada. Quando a tensão da bateria for inferior à faixa normal de operação, o dispositivo acionará um alarme de baixa tensão, solicitando ao usuário que substitua a bateria a tempo. Esta função ajuda a evitar que o dispositivo deixe de exibir informações de falha com precisão devido ao esgotamento da bateria, mantendo assim a confiabilidade contínua do equipamento.

5. Configurações de parâmetros ajustáveis

Como fabricante profissional, a Comewill permite aos usuários ajustar vários parâmetros de alarme de acordo com as condições operacionais reais. Seja o limite de corrente de curto-circuito, o limite de corrente de terra ou o tempo de reinicialização automática, tudo pode ser definido no local, permitindo que o equipamento se adapte a diferentes condições de linha e requisitos operacionais.
