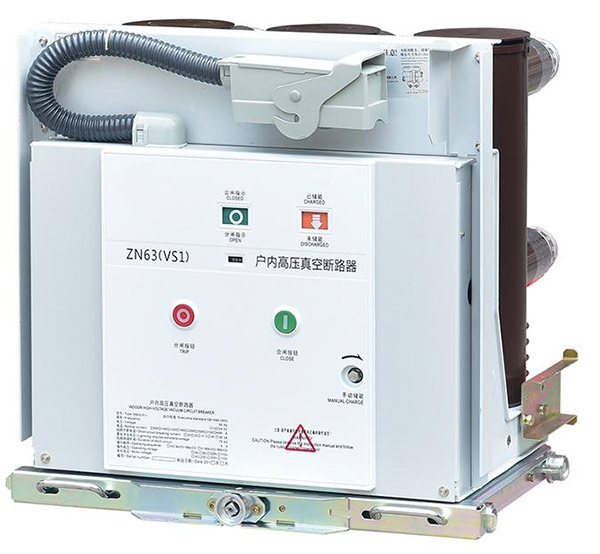

Disjuntor a vácuoA tecnologia tornou-se uma importante solução de comutação para distribuição de energia de média tensão porque combina a interrupção do arco a vácuo com uma estrutura mecânica compacta e operação elétrica controlada. Quando os contatos se separam dentro de um interruptor a vácuo selado, o arco é interrompido através de um processo fundamentalmente diferente da interrupção do circuito de ar, óleo ou gás. Esta arquitetura pode suportar eliminação rápida de faltas, manutenção de rotina reduzida da câmara de interrupção, construção de painel compacto e comutação repetida sob condições operacionais definidas. Contudo, o desempenho de um disjuntor não pode ser avaliado apenas pelo seu meio de interrupção. Tensão nominal, corrente nominal, capacidade de curto-circuito, nível de isolamento, sistema de contato, mecanismo operacional, relé de proteção, tensão de controle, ambiente de instalação, resistência mecânica e requisitos de teste aplicáveis, todos contribuem para o sistema final. Compreender essas relações é essencial para engenheiros, fabricantes de equipamentos de manobra, concessionárias, instalações industriais, projetos de energia renovável e outros usuários de média tensão.
Índice
Clique em qualquer tópico para ir diretamente para a seção.
- 1. Por que a comutação de média tensão precisa de proteção especializada?
- 2. Como funciona a interrupção do arco a vácuo?
- 3. Quais são os principais componentes do disjuntor?
- 4. Como a tensão nominal e a corrente influenciam a seleção?
- 5. Por que a capacidade de curto-circuito e a velocidade de interrupção são importantes?
- 6. Como o mecanismo operacional afeta o desempenho?
- 7. Qual é a diferença entre designs internos e externos?
- 8. Como os disjuntores a vácuo se comparam a outras tecnologias de interrupção?
- 9. Como o disjuntor funciona com relés e sensores de proteção?
- 10. Quais aplicativos usam essa tecnologia de comutação?
- 11. Que erros comuns de seleção e instalação devem ser evitados?
- 12. Como os testes e padrões devem ser avaliados?
- 13. O que uma especificação técnica profissional deve incluir?
- 14. Perguntas frequentes
Por que a comutação de média tensão precisa de proteção especializada?
Os sistemas elétricos de média tensão operam em níveis de tensão que exigem equipamentos de comutação e proteção cuidadosamente coordenados. O dispositivo de comutação não deve apenas transportar corrente de carga normal, mas também responder corretamente quando a rede sofrer uma falha.
As redes de distribuição elétrica conectam rotineiramente transformadores, motores, geradores, alimentadores industriais, linhas de serviços públicos, fontes de energia renovável e outras cargas. Sob condições normais, a corrente flui continuamente através de condutores e equipamentos de comutação. Durante um curto-circuito, entretanto, a corrente pode aumentar dramaticamente e gerar estresse térmico e eletrodinâmico substancial.
Um disjuntor fornece um método controlado de interromper essa corrente. Sua operação precisa ser coordenada com relés de proteção, transformadores de corrente, transformadores de tensão, circuitos de controle e com a filosofia geral de proteção da rede elétrica.
O meio de interrupção é especialmente importante. Historicamente, os disjuntores têm utilizado vários métodos para controlar o arco que se forma quando os contatos se separam. Ar, óleo e vários gases têm sido usados em diferentes gerações de equipamentos. A tecnologia de vácuo oferece outra abordagem na qual o processo primário de interrupção do arco ocorre dentro de um interruptor a vácuo selado.
O disjuntor pode conectar ou desconectar um circuito elétrico definido sob suas condições nominais de operação.
Quando o sistema de proteção detecta uma falta, o disjuntor pode abrir e interromper a corrente dentro de sua capacidade de interrupção especificada.
Quando integrado em uma arquitetura de painel apropriada, o disjuntor pode participar de procedimentos definidos de isolamento e manutenção.
A operação do disjuntor funciona com dispositivos de detecção e proteção para isolar faltas, preservando a estrutura de distribuição pretendida.
A função do disjuntor deve, portanto, ser considerada no nível do sistema. Uma classificação de interrupção alta não pode compensar um ajuste de proteção incorreto. Um disjuntor bem projetado não pode compensar a terminação inadequada do cabo. Um controlador sofisticado não pode corrigir um mecanismo mecânico que não tenha sido mantido corretamente.
Uma boa engenharia de painéis conecta esses elementos. O disjuntor, o barramento, o alimentador, o relé de proteção, os transformadores de instrumento, a potência de controle, os intertravamentos e o invólucro devem ser todos especificados em torno do mesmo sistema elétrico.
Por que a interrupção por falta é diferente da comutação normal
Abrir um circuito sob condições normais de carga e eliminar um curto-circuito não são operações equivalentes. Durante uma falta, a corrente pode ser muito maior e a energia elétrica associada à falta é significativa.
O disjuntor deve, portanto, ser capaz de interromper a corrente na tensão e nas condições do sistema para as quais foi projetado. O processo de interrupção também deve ocorrer com rapidez suficiente para proteger os equipamentos conectados e manter a coordenação de proteção pretendida.
Isto torna a tecnologia de interrupção uma decisão fundamental de engenharia, em vez de uma característica de um produto cosmético.
Como funciona a interrupção do arco a vácuo?
A característica definidora da interrupção a vácuo é o uso de um interruptor a vácuo selado como câmara de extinção de arco. O interruptor contém contatos elétricos fixos e móveis encerrados em um ambiente de vácuo controlado.
Quando os contatos estão fechados, a corrente flui através das superfícies de contato. Quando o mecanismo operacional comanda a abertura do disjuntor, o contato móvel se separa do contato fixo. À medida que as superfícies de contato se separam, um arco elétrico pode se formar entre elas.
Ao contrário de um arco no ar, o interruptor a vácuo não fornece um meio gasoso substancial para sustentar um caminho ionizado convencional. O processo de interrupção é, portanto, governado em grande parte pelo vapor metálico gerado a partir do material de contato durante o evento de separação.
Separação de contato
O movimento de abertura deve ser controlado com precisão. A velocidade do contato, o deslocamento do contato, a pressão do contato e a relação mecânica entre o contato móvel e o mecanismo operacional influenciam o desempenho.
Os contatos necessitam de movimento suficiente para estabelecer a distância dielétrica necessária após a interrupção da corrente. O mecanismo mecânico, portanto, deve proporcionar um deslocamento consistente durante operações repetidas.
Comportamento do vapor metálico
Durante o arco, o material dos contatos pode formar vapor metálico. Este vapor fornece o meio condutor temporário que sustenta o arco. Quando a corrente se aproxima do zero natural em um circuito de corrente alternada, o arco pode se extinguir e o vapor metálico condensa rapidamente.
O interruptor deve então recuperar rigidez dielétrica suficiente entre os contatos separados para suportar a tensão de recuperação elétrica.
Material de contato
O material de contato é uma parte significativa do projeto do interruptor a vácuo. Ele precisa suportar corrente, interrupção de arco, resistência à erosão e recuperação dielétrica.
Diferentes projetos de interruptores usam ligas e geometrias de contato específicas para controlar a distribuição de corrente e os efeitos magnéticos durante a interrupção.
Blindagem
O vapor metálico gerado durante a interrupção pode depositar-se nas superfícies circundantes. As estruturas de blindagem dentro do interruptor ajudam a controlar por onde esse material viaja e ajudam a manter a distribuição necessária do campo elétrico.
| Estágio de interrupção | O que acontece | Requisito de projeto |
|---|---|---|
| Contatos fechados | A corrente flui através do sistema de contato | Baixa resistência de contato e pressão de contato confiável |
| Abertura de contato | Os contatos começam a se separar e um arco pode se formar | Velocidade de abertura controlada e geometria de contato |
| Período de arco | O vapor metálico suporta a condução elétrica | Comportamento controlado do arco e erosão de contato |
| Zero atual | A corrente alternada atinge um ponto zero natural | Recuperação dielétrica rápida |
| Pós-interrupção | Contatos separados suportam tensão de recuperação | Isolamento estável entre contatos |
Por que o interruptor selado é importante
O interruptor a vácuo é um componente selado. Seu ambiente interno é estabelecido durante a fabricação e mantido durante toda a vida útil pretendida.
Isto difere dos sistemas que dependem de um grande volume de líquido ou gás como principal meio de interrupção. O interruptor a vácuo pode ser empacotado em um conjunto relativamente compacto e integrado ao quadro de distribuição de diversas maneiras.
No entanto, um interruptor selado não significa que todo o disjuntor esteja isento de manutenção. O mecanismo operacional, o isolamento externo, os terminais, os circuitos de controle, os rolamentos, as ligações e as interfaces do conjunto de manobra ainda exigem inspeção e manutenção adequadas.
A interrupção a vácuo deve, portanto, ser entendida como uma parte da arquitetura do disjuntor. Sua eficácia depende do projeto do contato, da construção do interruptor, do movimento mecânico, da recuperação do isolamento e da coordenação com o sistema de proteção.
Quais são os principais componentes do disjuntor?
Um disjuntor de média tensão moderno contém vários conjuntos funcionais. Cada um contribui para o caminho da corrente, processo de interrupção, operação mecânica, sistema de isolamento, interface de controle ou estrutura de instalação.
Interruptor a vácuo
O interruptor a vácuo contém contato fixo, contato móvel, haste de contato, elementos de blindagem interna e invólucro selado. É a parte responsável por interromper a corrente no ambiente de vácuo.
Sua precisão dimensional e construção interna são críticas porque a folga de contato, o alinhamento, a pressão de contato e a geometria dielétrica devem permanecer dentro dos limites de projeto pretendidos.
Mecanismo operacional
O mecanismo operacional converte energia mecânica armazenada ou fornecida em movimento de contato. Mecanismos operados por mola são amplamente utilizados em aplicações de média tensão, enquanto sistemas operacionais eletromagnéticos estão disponíveis em determinados projetos.
O mecanismo deve abrir e fechar o interruptor com temporização e deslocamento consistentes. Também precisa manter a força de contato necessária na posição fechada.
Suportes isolantes
O isolamento suporta componentes energizados fisicamente separados do invólucro aterrado e das estruturas vizinhas. Eles também ajudam a manter as folgas necessárias e a estabilidade mecânica.
Terminais e caminho atual
Os terminais primários conectam o disjuntor à rede elétrica a montante e a jusante. Seu projeto determina como o disjuntor faz interface com barramentos, conexões de cabos ou outros componentes do painel.
Sistema de posição e indicação
Em muitas instalações de painéis, indicadores mecânicos mostram se o disjuntor está aberto, fechado ou em outra posição definida. Isto pode ser especialmente importante para equipamentos extraíveis.
Circuitos de controle e auxiliares
Contatos auxiliares, bobinas de disparo, bobinas de fechamento, acionamentos de motor, chaves de posição e outros circuitos permitem que o disjuntor se comunique com equipamentos de proteção e controle.
| Componente | Função principal | Consideração chave de engenharia |
|---|---|---|
| Interruptor a vácuo | Interrupção de arco | Projeto de contato, integridade de vácuo, recuperação dielétrica |
| Mecanismo operacional | Abertura e fechamento de contato | Velocidade, deslocamento, força, consistência, resistência |
| Suportes de isolamento | Separação elétrica e suporte estrutural | Desempenho dielétrico e resistência mecânica |
| Terminais primários | Conecte o disjuntor ao circuito de energia | Capacidade atual, geometria de conexão, aumento de temperatura |
| Contatos auxiliares | Feedback de status e controle | Confiabilidade de contato e compatibilidade de circuito |
| Disparar e fechar circuitos | Atuação elétrica | Tensão de controle, temporização, coordenação de proteção |
Sincronização mecânica
Os disjuntores trifásicos precisam que os contatos operem de maneira coordenada. O mecanismo transfere movimento para os pólos individuais para que as fases abram e fechem dentro da relação de temporização necessária.
A variação excessiva do tempo pode influenciar o desempenho da comutação, portanto o ajuste e a inspeção do mecanismo são partes importantes do controle de qualidade e da manutenção.
Por que a integração de componentes é importante
Um interruptor de alta qualidade não pode compensar o mau alinhamento do mecanismo. Um isolamento forte não pode compensar uma conexão de terminal projetada incorretamente. Um relé preciso não pode compensar a fiação de controle inadequada.
O desempenho confiável do disjuntor depende, portanto, da interação de todos esses componentes.
Como a tensão nominal e a corrente influenciam a seleção?
A tensão e a corrente nominais estabelecem o envelope operacional elétrico básico de um disjuntor. Elas estão entre as primeiras especificações que os engenheiros examinam, mas são apenas parte de uma avaliação técnica completa.
Tensão nominal
A tensão nominal deve corresponder ao sistema elétrico no qual o disjuntor irá operar. O sistema de isolamento também deve ser projetado para as tensões relevantes de frequência industrial e de tensão transitória.
Os disjuntores de média tensão podem ser fabricados para diferentes classes de tensão. As famílias de produtos podem incluir equipamentos em torno de 10 kV, 12 kV, 24 kV, 36 kV ou outras classificações definidas, dependendo do projeto e do mercado.
A seleção real deve seguir a tensão nominal do sistema e o padrão aplicável, em vez de simplesmente selecionar a próxima classificação disponível.
Corrente nominal
A corrente nominal representa a corrente contínua que o disjuntor pode transportar sob condições definidas. O desempenho térmico é, portanto, fundamental para a especificação.
Contatos, terminais, condutores, conexões flexíveis, interfaces de barramento e ventilação do gabinete contribuem para a geração e dissipação de calor.
Freqüência
A frequência da energia afeta o comportamento elétrico do sistema de interrupção e dos equipamentos de proteção e medição associados. Os produtos podem ser especificados para 50 Hz, 60 Hz ou outra frequência operacional definida.
Nível de isolamento
A coordenação do isolamento inclui mais do que a tensão nominal de operação. O equipamento pode precisar suportar condições de tensão e impulso suportáveis à frequência industrial definidas pelos requisitos de projeto aplicáveis.
| Parâmetro | O que define | Por que é importante |
|---|---|---|
| Tensão nominal | Classe de tensão do sistema elétrico | Determina os requisitos de isolamento e comutação |
| Corrente nominal | Capacidade de corrente contínua | Determina os requisitos térmicos e de condutor |
| Frequência nominal | Frequência operacional do sistema de energia | Garante compatibilidade com a rede elétrica |
| Nível de isolamento | Requisitos de resistência dielétrica | Suporta coordenação de isolamento |
| Classificação de curto-circuito | Interrupção de corrente de falta e capacidade de resistência | Protege o equipamento durante falhas de rede |
Considerações sobre aumento de temperatura
A corrente contínua produz calor em contatos e condutores elétricos. A capacidade de aumento de temperatura, portanto, precisa ser avaliada juntamente com o arranjo do gabinete.
Um disjuntor instalado dentro de um invólucro metálico compacto pode enfrentar condições térmicas diferentes do mesmo disjuntor instalado em um arranjo ventilado maior. A temperatura ambiente e a altitude de instalação também podem afetar o desempenho térmico.
A tensão do sistema é apenas o ponto de partida
Dois disjuntores podem compartilhar uma classificação de tensão semelhante, mas diferem na classificação de corrente, capacidade de curto-circuito, mecanismo operacional, configuração de isolamento, disposição dos terminais e resistência mecânica.
Uma especificação profissional deve, portanto, evitar reduzir a seleção a um único número.
Por que a capacidade de curto-circuito e a velocidade de interrupção são importantes?
O desempenho em curto-circuito é uma das especificações mais importantes na seleção de disjuntores de média tensão. Uma falta pode gerar correntes muito grandes e forças eletromecânicas elevadas em um curto período.
Corrente de curto-circuito
A corrente de falta disponível é determinada pela rede elétrica, incluindo geradores, transformadores, condutores e impedância do sistema. Um engenheiro de manobra normalmente determina isso através de um estudo de curto-circuito.
O disjuntor deve ter uma capacidade de interrupção adequada às condições de falta calculadas.
Quebrando a corrente
O disjuntor deve ser capaz de interromper a corrente de curto-circuito especificada na tensão nominal do sistema. O processo de interrupção precisa manter a recuperação dielétrica após a extinção da corrente.
Resistência de curto prazo
Os conjuntos de manobra também podem ser expostos a correntes de falta enquanto o sistema de proteção está eliminando o evento. A estrutura mecânica e térmica deve suportar a corrente definida durante o período aplicável.
Resistência de pico
O valor de pico de uma corrente de falta produz forças eletrodinâmicas em condutores e componentes estruturais. O projeto mecânico deve levar em conta essas tensões.
Tempo de interrupção
A sequência total de eliminação de faltas envolve vários estágios: detecção de faltas, decisão do relé, transmissão do sinal de disparo, movimento do mecanismo operacional, separação de contatos, interrupção do arco e recuperação da rede.
O disjuntor não atua de forma independente. O tempo de compensação completo depende do relé, do circuito de controle, da bobina de disparo, do mecanismo mecânico, do movimento do contato e do sistema elétrico.
O relé de proteção deve identificar a falta e emitir o comando de trip dentro do tempo de operação projetado.
O caminho elétrico entre o relé e o disjuntor deve transferir o comando de trip corretamente.
O sistema mecânico deve traduzir o comando elétrico em movimento de contato repetível.
O interruptor deve eliminar a corrente e recuperar a rigidez dielétrica necessária.
Por que interromper o meio é importante
O meio de interrupção determina como o arco se comporta durante a separação dos contatos. A tecnologia de vácuo fornece um ambiente selado controlado e utiliza a geometria de contato e o comportamento do material para obter interrupção.
Isto pode permitir dimensões compactas do interruptor e uma câmara de interrupção relativamente simples quando comparada com algumas tecnologias de interrupção mais antigas.
No entanto, a classificação final do disjuntor ainda depende do projeto completo. A tecnologia de vácuo não significa que todo disjuntor a vácuo possa interromper qualquer corrente de falha arbitrária.
A abordagem técnica correta é, portanto, começar com o nível de falha do sistema calculado e depois verificar as capacidades nominais de interrupção e resistência do disjuntor de acordo com a norma aplicável.
Como o mecanismo operacional afeta o desempenho?
O mecanismo operacional determina a rapidez e a consistência com que os contatos do disjuntor se movem. Como a interrupção ocorre durante uma sequência precisa de eventos mecânicos, o projeto do mecanismo é fundamental para o desempenho.
Mecanismos operacionais de mola
Os mecanismos de mola armazenam energia mecânica antes de uma operação de fechamento ou abertura. Os comandos de controle elétrico liberam a energia armazenada para mover os contatos do disjuntor.
Esta arquitetura é amplamente utilizada em painéis de média tensão porque o mecanismo pode fornecer movimento de contato controlado sem exigir uma alimentação elétrica contínua durante todo o curso mecânico.
Mecanismos eletromagnéticos
Alguns projetos de disjuntores utilizam sistemas operacionais eletromagnéticos para gerar movimento de contato. Esses mecanismos podem fornecer diferentes características operacionais e podem ser selecionados de acordo com a arquitetura específica do disjuntor e requisitos de controle.
Operação de fechamento
Durante o fechamento, o mecanismo deve aproximar os contatos com a velocidade e força de contato final adequadas. O comportamento de fechamento estável ajuda a reduzir o impacto mecânico e garante a condução adequada da corrente.
Operação de abertura
O curso de abertura deve ser suficientemente rápido e consistente para suportar o processo de interrupção pretendido. A distância e a velocidade de separação dos contatos são importantes porque o interruptor precisa estabelecer a condição dielétrica correta após a interrupção da corrente.
Armazenamento de energia
Os mecanismos geralmente incluem um indicador de armazenamento de energia ou um sistema de carregamento motorizado. O sistema de controle pode determinar se o mecanismo possui energia suficiente para a próxima operação.
Resistência mecânica
Operações repetidas criam desgaste em molas, eixos, rolamentos, ligações, travas e interruptores auxiliares. Os testes de resistência mecânica ajudam a estabelecer se o mecanismo pode completar o número especificado de operações sem deterioração inaceitável.
| Área de Mecanismo | Comportamento necessário | Possível preocupação com falha |
|---|---|---|
| Armazenamento de energia | Preparação confiável para operação | Carregamento incompleto ou problemas no motor |
| Abrindo unidade | Separação de contato rápida e consistente | Movimento lento, desgaste, obstrução mecânica |
| Fechando unidade | Engajamento de contato controlado | Impacto excessivo ou fechamento incompleto |
| Travamento | Posição de contato segura | Ajuste incorreto ou desgaste da trava |
| Interruptores auxiliares | Feedback de posição preciso | Indicação incorreta ou degradação do contato |
O tempo mecânico é importante
Para um disjuntor trifásico, a operação dos três pólos deve permanecer dentro da relação de temporização especificada. A variação excessiva de pólo a pólo pode afetar o comportamento de comutação e deve ser controlada durante a fabricação e manutenção.
Manutenção do mecanismo
O interruptor selado pode exigir manutenção limitada durante sua vida útil pretendida, mas o mecanismo é externo e mecânico. A inspeção de ligações, lubrificação quando especificado, fixadores, molas, rolamentos e contatos auxiliares continua importante.
Um plano de manutenção deve seguir as instruções técnicas do fabricante e o regime de comutação real da instalação.
Qual é a diferença entre designs internos e externos?
Os disjuntores internos e externos podem usar o mesmo princípio básico de interrupção, embora tenham requisitos mecânicos e ambientais muito diferentes.
Disjuntores internos
Os disjuntores internos são normalmente instalados em gabinetes de manobra ou salas elétricas. O ambiente circundante pode ser mais controlado, permitindo isolamento compacto e arranjos de gabinete.
Os projetos internos geralmente aparecem como unidades extraíveis ou instalações fixas dentro de painéis revestidos de metal. A disposição exata depende da arquitetura do painel.
Disjuntores ao ar livre
Os equipamentos externos devem tolerar chuva, umidade, mudanças de temperatura, luz solar, poluição, poeira, vento e outras tensões ambientais.
Os produtos para exteriores requerem, portanto, vedação adequada do invólucro, isolamento externo, seleção de materiais, proteção de superfície e mecanismos resistentes às intempéries.
Isolamento composto
Os disjuntores externos podem usar materiais isolantes compostos, como borracha de silicone ou componentes à base de epóxi, dependendo da arquitetura do produto. Esses materiais podem apoiar o desempenho do isolamento sob condições ambientais variáveis, quando projetados corretamente.
Instalações montadas em poste
Alguns disjuntores de distribuição externa são projetados para montagem em poste. Esta configuração pode simplificar a integração em redes de distribuição aéreas e permitir que o dispositivo de comutação ocupe uma área relativamente pequena.
Instalações de subestação
Os disjuntores de subestação podem ser instalados em estruturas ou dentro de conjuntos de manobra externos. Sua conexão com barramentos, transformadores de corrente, transformadores de tensão, pára-raios e sistemas de aterramento precisa ser coordenada.
| Tipo de instalação | Ambiente Típico | Foco principal do design |
|---|---|---|
| Aparelhagem interna | Salas elétricas e armários fechados | Compacidade, integração de compartimentos, acesso para serviços |
| Distribuição externa | Redes ao ar livre | Resistência às intempéries e desempenho de isolamento |
| Montado em poste | Sistemas de distribuição aérea | Peso, estrutura de montagem, operação remota |
| Subestação externa | Subestações utilitárias e industriais | Resistência ambiental, integração de barramentos, coordenação de isolamento |
Fatores ambientais
Temperatura, altitude, poluição, umidade, exposição ao sal e radiação ultravioleta podem afetar a seleção do equipamento.
Por exemplo, a altitude elevada pode influenciar o desempenho dielétrico do isolamento do ar, enquanto a poluição severa pode afetar as superfícies externas do isolamento. Ambientes costeiros podem aumentar a exposição à corrosão, especialmente em torno de estruturas e conexões metálicas.
Interior não significa livre de manutenção
O equipamento interno é protegido contra intempéries diretas, mas poeira, condensação, ciclos de temperatura e desgaste mecânico ainda podem afetar o mecanismo e as conexões elétricas.
A protecção ambiental deve, portanto, ser avaliada de forma realista, em vez de assumir que o equipamento interior funciona em condições ideais.
Como os disjuntores a vácuo se comparam a outras tecnologias de interrupção?
Compreender as diferenças entre as tecnologias de interrupção ajuda os engenheiros a tomar uma decisão técnica informada. Cada tecnologia tem suas próprias características elétricas, mecânicas, ambientais e de manutenção.
Interrupção de ar
A interrupção do circuito de ar utiliza ar como meio de arco. Historicamente, os sistemas de ar têm sido usados em muitas classes de tensão. Seu projeto pode envolver chutes de arco, explosão magnética ou outros métodos para controlar o arco.
Em média tensão, a interrupção compacta a vácuo pode oferecer uma arquitetura física diferente, colocando o processo de interrupção dentro de uma câmara selada.
Interrupção de petróleo
Os disjuntores a óleo usam óleo isolante tanto como meio isolante quanto como parte do processo de extinção de arco. As instalações mais antigas ainda podem conter esse tipo de equipamento, mas as instalações modernas de média tensão utilizam frequentemente tecnologias alternativas.
Os sistemas de óleo requerem atenção à condição do óleo, contenção, vazamento, contaminação e problemas de manutenção relacionados.
Interrupção de SF6
O gás SF6 tem sido historicamente usado em equipamentos isolados a gás e de corte de circuito a gás devido às suas características de isolamento elétrico e extinção de arco. No entanto, as considerações ambientais encorajaram o desenvolvimento e a adopção de tecnologias alternativas em aplicações adequadas.
Interrupção de vácuo
A interrupção do vácuo utiliza uma câmara de vácuo selada. Seu elemento interruptor compacto e a ausência de óleo isolante no interior do interruptor são características importantes da tecnologia.
| Tecnologia | Arco Médio | Consideração Típica |
|---|---|---|
| Ar | Ar | Estrutura de controle de arco e requisitos de isolamento físico |
| Óleo | Óleo isolante | Condição do óleo, contenção, manutenção |
| Gás SF6 | SF6 | Vedação de gás, manuseio, considerações ambientais |
| Vácuo | Vácuo com comportamento de arco de vapor metálico | Projeto do interruptor, material de contato, desempenho do mecanismo |
Por que a tecnologia de vácuo é amplamente utilizada em média tensão
A interrupção a vácuo pode fornecer um interruptor compacto, extinção rápida do arco e um ambiente de interrupção selado. Essas características se adaptam bem a quadros de distribuição de média tensão internos e muitas aplicações de distribuição externas.
A tecnologia também é compatível com modernos mecanismos de disjuntores e sistemas de proteção digital.
A seleção de tecnologia deve permanecer específica da aplicação
Não é tecnicamente correto declarar um meio de interrupção universalmente superior. A abordagem correta é comparar os requisitos da rede elétrica, o espaço de instalação disponível, as condições ambientais, as condições operacionais, a arquitetura de proteção, os padrões aplicáveis e a estratégia de manutenção.
A tecnologia apropriada é aquela que satisfaz o conjunto completo de requisitos.
Como o disjuntor funciona com relés e sensores de proteção?
Um disjuntor raramente opera sozinho. Suas ações de abertura e fechamento são normalmente coordenadas com um sistema de proteção que mede as condições elétricas e determina quando a ação de comutação é necessária.
Transformadores de corrente
Os transformadores de corrente fornecem informações de corrente escalonadas para relés e medidores de proteção. Suas relações e características de precisão precisam corresponder ao esquema de proteção.
O transformador de corrente e o disjuntor fazem parte da mesma cadeia de eliminação de faltas. Se a configuração ou fiação do TC estiver incorreta, o relé poderá não receber o sinal esperado.
Transformadores de tensão
Os transformadores de tensão podem fornecer informações de tensão para proteção, medição, sincronização e controle. Dependendo da função de proteção, o relé pode utilizar a tensão juntamente com a corrente para determinar a condição elétrica da rede.
Relés de proteção
Os relés de proteção avaliam continuamente as medições elétricas. Dependendo da aplicação, as funções podem incluir sobrecorrente, falha à terra, subtensão, sobretensão, proteção direcional, proteção de motor, proteção de transformador ou outras funções especializadas.
Circuito de viagem
Quando o relé determina que o disjuntor deve abrir, ele envia um comando de trip através do circuito de controle. A bobina de disparo aciona o mecanismo, que então separa os contatos.
Controle de fechamento
O fechamento também é controlado. O sistema pode incluir controles de fechamento locais e remotos, intertravamentos elétricos, funções de sincronização e sinais permissivos.
| Elemento do sistema | Função | Relacionamento com o disjuntor |
|---|---|---|
| Transformador de corrente | Mede a corrente | Fornece proteção e entrada de medição |
| Transformador de tensão | Mede tensão | Fornece informações de tensão para proteção e controle |
| Relé de proteção | Avalia condições elétricas | Emite comandos de desarme ou permissivos |
| Bobina de disparo | Converte comando elétrico em ação mecânica | Inicia a abertura do disjuntor |
| Sistema de controle | Supervisiona a comutação e o status | Gerencia operação local, remota e interligada |
Intertravamento
O intertravamento é um importante recurso de segurança. Intertravamentos mecânicos ou elétricos podem impedir ações selecionadas quando o equipamento estiver em estado inadequado.
Por exemplo, um disjuntor extraível pode não ter permissão para se mover entre posições enquanto estiver fechado. Uma chave de aterramento pode ser impedida de operar enquanto o circuito primário estiver energizado, dependendo da arquitetura do sistema.
Monitoramento remoto
As instalações elétricas modernas utilizam cada vez mais a comunicação digital para monitorar a posição do disjuntor, o status de desarme, a condição do mecanismo e outros parâmetros.
A informação remota pode melhorar a consciência operacional, mas a monitorização digital não substitui os procedimentos de segurança locais corretos. As equipes de manutenção ainda precisam de práticas definidas de isolamento, verificação, aterramento e trabalho.
Quais aplicativos usam essa tecnologia de comutação?
A tecnologia de interrupção a vácuo é usada em muitas aplicações de média tensão porque seu formato compacto e seu interruptor selado atendem a uma ampla variedade de arquiteturas de distribuição.
Usado para comutação de alimentadores, conexões de transformadores, seções de barramento e proteção de distribuição em redes de serviços públicos.
Usado para alimentadores de média tensão que atendem motores, transformadores, equipamentos de processo e sistemas de distribuição interna.
Suporta sistemas de coleta, conexões de transformadores, proteção de alimentadores e comutação controlada em instalações solares e eólicas.
Pode ser aplicado em redes de distribuição de média tensão onde os equipamentos devem operar em ambientes industriais exigentes.
Utilizado em grandes edifícios e campi que recebem alimentação elétrica de média tensão e distribuem energia por meio de transformadores e alimentadores.
Pode oferecer suporte à distribuição elétrica para ferrovias, trânsito, aeroportos e outras infraestruturas que exijam comutação controlada de média tensão.
Distribuição de serviços públicos
As redes de serviços públicos utilizam disjuntores de média tensão para gerenciar alimentadores e seccionar circuitos de distribuição. Um disjuntor pode isolar um alimentador em falta enquanto permite que outras partes da rede permaneçam energizadas quando a topologia da rede e a coordenação de proteção permitirem.
Configurações externas montadas em postes podem ser úteis em sistemas de distribuição aéreos, enquanto os disjuntores internos são frequentemente integrados em subestações e conjuntos de distribuição compactos.
Distribuição industrial
As plantas industriais podem ter vários motores de média tensão, transformadores, linhas de processo e grandes cargas elétricas. A proteção seletiva é particularmente importante porque o disparo desnecessário de uma seção de distribuição maior pode afetar vários circuitos a jusante.
O disjuntor precisa, portanto, trabalhar com um esquema de proteção que reflita a arquitetura elétrica da planta.
Proteção do transformador
Os disjuntores de média tensão podem ser usados no lado primário ou secundário dos transformadores, dependendo do projeto da rede. O sistema de proteção pode incorporar sobrecorrente, falha à terra, temperatura e outras funções específicas do transformador.
Comutação do motor
Motores grandes podem exigir comutação e proteção de média tensão. As aplicações de motores apresentam seus próprios desafios porque as correntes de partida podem ser significativamente maiores que a corrente operacional normal.
O disjuntor e o relé de proteção devem, portanto, ser selecionados de acordo com as características de partida do motor e os requisitos de proteção.
Sistemas de energia renovável
Projetos solares e eólicos geralmente contêm vários alimentadores de coleta e interfaces de transformadores. Disjuntores de média tensão podem ser usados para conectar e isolar trechos da rede coletora e coordenar a proteção com os equipamentos de geração.
Infraestrutura crítica
Hospitais, centros de dados, aeroportos, instalações de tratamento de água e infraestruturas de comunicação podem exigir sistemas de distribuição de média tensão altamente coordenados. A seleção do disjuntor nesses ambientes está intimamente ligada à redundância, à seletividade da proteção, aos procedimentos de manutenção e à continuidade operacional.
Em todas essas aplicações, o disjuntor faz parte de uma arquitetura elétrica maior. A aplicação determina a tensão, corrente, classificação de falha, esquema de proteção, arranjo de controle, projeto ambiental e estratégia de manutenção corretos.
Que erros comuns de seleção e instalação devem ser evitados?
Muitos problemas de disjuntores podem ser atribuídos a especificações ou suposições de instalação incompletas. Os erros mais importantes ocorrem quando os engenheiros tratam o disjuntor como um componente isolado em vez de parte de um sistema completo de proteção e distribuição.
- Escolhendo apenas por tensão:A corrente nominal, a capacidade de falha, o isolamento, o mecanismo operacional e o ambiente também precisam ser compatíveis.
- Ignorando cálculos de curto-circuito:A corrente de falta disponível deve ser estabelecida antes da classificação do disjuntor ser finalizada.
- Ignorando a coordenação de proteção:As configurações do relé e o desempenho do disjuntor devem suportar a seletividade desejada.
- Subestimando o espaço dos cabos:As terminações dos cabos e os raios de curvatura podem influenciar a disposição prática do painel.
- Com vista para a tensão de controle:Os circuitos de abertura e fechamento requerem alimentação auxiliar apropriada.
- Ignorando intertravamentos:As sequências operacionais devem ser verificadas em relação à arquitetura completa do painel.
- Ignorando o planejamento de manutenção:O mecanismo, os terminais, os circuitos de controle e o conjunto de manobras circundantes ainda exigem inspeção.
- Usando documentação incompleta:Desenhos, diagramas de fiação, dados da placa de identificação e registros de testes devem descrever a mesma configuração.
O problema da “classificação mais alta é sempre melhor”
Uma classificação mais alta não é automaticamente a escolha correta de engenharia. O disjuntor ainda precisa se adequar ao quadro físico, à disposição dos cabos, ao sistema de proteção, à tensão de controle e ao ambiente de instalação.
A seleção deve basear-se nos requisitos calculados e nas margens de projeto aplicáveis.
O problema do “vácuo significa livre de manutenção”
O interruptor a vácuo é vedado, mas o disjuntor contém componentes mecânicos e elétricos que podem sofrer desgaste. Molas, rolamentos, ligações, interruptores auxiliares, circuitos de disparo, terminais e conectores de controle permanecem pontos de manutenção relevantes.
O problema do “mesmo disjuntor em todos os lugares”
Uma sala industrial interna limpa e uma subestação externa costeira representam ambientes muito diferentes. A mesma construção física não deve ser automaticamente assumida como adequada a ambos.
O problema da “instalação posterior”
A montagem do disjuntor, a terminação do cabo, a fiação de controle, os intertravamentos e as dimensões do gabinete precisam ser considerados durante o projeto do painel de manobra. A adaptação desses detalhes após a fabricação pode ser difícil.
O problema do “documento único”
As alterações feitas durante um projeto devem ser refletidas de forma consistente no diagrama unifilar, nos desenhos do painel, nos esquemas de fiação, nas configurações de proteção, na lista de materiais e nos documentos de comissionamento.
Como os testes e padrões devem ser avaliados?
Os disjuntores de média tensão são dispositivos elétricos críticos para a segurança, portanto os testes desempenham um papel central na confirmação do seu desempenho.
A IEC 62271 é uma importante família de normas que abrange equipamentos de manobra e controle de alta tensão. Diferentes peças atendem a diferentes tipos de equipamentos e requisitos de teste.
Testes de rotina
Testes de rotina são realizados em equipamentos fabricados para confirmar se cada unidade de produção está em conformidade com os requisitos de projeto aplicáveis.
O programa de teste exato depende do projeto do disjuntor, mas pode incluir verificações elétricas, mecânicas, de controle e relacionadas ao isolamento.
Teste de tipo
Os testes de tipo validam o desempenho de um projeto específico sob condições de teste específicas. Eles podem abordar aumento de temperatura, desempenho dielétrico, interrupção de curto-circuito, resistência mecânica, comportamento de arco interno e outras características quando aplicável.
Teste dielétrico
Os testes dielétricos avaliam se o sistema de isolamento pode suportar a tensão de tensão especificada. Isso pode envolver testes relacionados à resistência à frequência industrial e ao impulso, dependendo dos requisitos aplicáveis.
Teste de resistência mecânica
Os testes de resistência mecânica avaliam se o mecanismo operacional pode completar o número necessário de operações de comutação sem deterioração inaceitável.
Teste de curto-circuito
Os testes do tipo curto-circuito podem avaliar a capacidade do disjuntor de interromper condições definidas de corrente de falta. Esta é uma das demonstrações mais significativas do sistema de interrupção completo.
Teste de aumento de temperatura
O teste de aumento de temperatura verifica o comportamento térmico dos componentes que transportam corrente sob condições de corrente definidas. A resistência de contato, a geometria do condutor, os terminais e o design do invólucro contribuem para o resultado.
| Categoria de teste | Objetivo principal | Evidência Típica |
|---|---|---|
| Teste de rotina | Verifique cada unidade fabricada | Inspeções de rotina e registros de testes |
| Teste de tipo | Valide o projeto sob condições definidas | Relatório ou certificado de teste de tipo |
| Teste dielétrico | Verifique a resistência do isolamento | Registro de teste elétrico |
| Resistência mecânica | Verifique a durabilidade do mecanismo de comutação | Documentação de teste de resistência |
| Teste de curto-circuito | Verifique a capacidade de interrupção de falhas | Documentação de teste de tipo aplicável |
| Aumento de temperatura | Avalie o comportamento térmico de corrente contínua | Registro de teste de desempenho térmico |
O escopo do teste é importante
Um certificado de teste deve ser revisado no contexto. A tensão, corrente, construção do disjuntor, mecanismo, sistema de isolamento e acessórios testados devem corresponder à configuração fornecida.
Não se deve presumir automaticamente que um certificado associado a uma configuração de produto abrange todas as variações da família de produtos.
Inspeção de fábrica
Os programas de qualidade também podem incluir verificações dimensionais, verificação de integridade de vácuo, medição de resistência de contato, verificações de temporização mecânica, verificação de circuito de controle e inspeção visual.
Comissionamento do local
Após a instalação, o conjunto do disjuntor e do conjunto de manobra precisa ser comissionado de acordo com os procedimentos do projeto. Isso pode incluir testes de isolamento, medição de resistência de contato, verificações de operação mecânica, testes de relés de proteção, verificações de circuitos de controle, verificação de intertravamento e testes funcionais.
O que uma especificação técnica profissional deve incluir?
Uma especificação profissional deve fornecer aos engenheiros e às equipes de compras informações suficientes para selecionar o disjuntor correto antes que o equipamento chegue à fabricação ou instalação.
| Área de Especificação | Informações para definir | Por que é importante |
|---|---|---|
| Tensão nominal | Tensão do sistema e classificação do equipamento | Define requisitos elétricos e de isolamento |
| Corrente nominal | Capacidade de corrente contínua | Define requisitos térmicos e de condutores |
| Freqüência | 50 Hz, 60 Hz ou frequência de sistema especificada | Garante compatibilidade com a rede elétrica |
| Capacidade de ruptura | Classificação necessária de interrupção de curto-circuito | Determina a adequação para o nível de falha |
| Capacidade de resistência | Requisitos de resistência de curto prazo e de pico | Suporta desempenho de falhas estruturais e térmicas |
| Isolamento | Nível de isolamento e construção | Garante adequação dielétrica |
| Mecanismo operacional | Mola, eletromagnética ou alternativa definida | Determina o controle e o comportamento mecânico |
| Tensão de controle | Tensão de disparo, fechamento, motor e circuito auxiliar | Garante compatibilidade com o sistema de controle |
| Arranjo de montagem | Fixo, extraível, montado em poste ou outro arranjo | Garante compatibilidade física |
| Ambiente | Interior, exterior, temperatura, altitude, poluição | Combina o produto com as condições do local |
Comece com o diagrama unifilar
O diagrama unifilar define onde o disjuntor fica na rede elétrica. Mostra alimentadores de entrada e saída, transformadores, motores, geradores, barramentos, zonas de proteção e outros elementos importantes.
A especificação do disjuntor deve ser desenvolvida a partir deste contexto elétrico.
Definir a posição do disjuntor
A especificação deve indicar se o disjuntor é fixo ou extraível e descrever a posição relevante e os requisitos de intertravamento.
Definir conexões primárias
A geometria da conexão é particularmente importante para a integração do painel. O espaçamento dos barramentos, a terminação dos cabos, a orientação dos terminais e a disposição das fases devem corresponder ao projeto do painel.
Definir funções auxiliares
Contatos auxiliares, bobinas de disparo, bobinas de fechamento, disparadores de subtensão, operadores motorizados, indicadores mecânicos e interfaces de controle remoto devem ser claramente listados quando aplicável.
Definir requisitos de proteção
A especificação de proteção deve identificar as funções necessárias do relé, relações de TC, entradas de tensão quando aplicável, lógica de disparo, intertravamentos e interfaces de comunicação.
Definir requisitos ambientais
O projeto deve identificar se o disjuntor irá operar em ambientes internos ou externos e fornecer informações relevantes sobre temperatura, altitude, umidade, poluição, sísmica e corrosão, quando aplicável.
Definir requisitos de teste
O documento técnico deve identificar normas aplicáveis, testes de rotina, expectativas de testes de tipo, requisitos de inspeção e procedimentos de comissionamento.
- Defina o sistema elétrico:Estabeleça tensão, frequência, configuração de rede e arranjo de aterramento.
- Calcule as condições de falha do sistema:Determine a corrente de curto-circuito disponível no local do disjuntor.
- Defina carga contínua:Estabeleça as condições operacionais nominais atuais e esperadas.
- Escolha a arquitetura de interrupção:Confirme a tecnologia de vácuo e a configuração apropriada do disjuntor.
- Defina o mecanismo operacional:Especifique a disposição eletromagnética ou de mola necessária e a sequência de operação.
- Defina proteção:Coordenar TCs, entradas de tensão, relés, circuitos de disparo e intertravamentos.
- Defina instalação física:Confirme a construção fixa ou extraível, os terminais, as dimensões e as interfaces dos cabos.
- Revise as condições do local:Confirme temperatura, umidade, altitude, poluição, corrosão e exposição ambiental.
- Defina testes:Confirme os testes de rotina, tipo, fábrica, local e comissionamento aplicáveis.
- Documentação de controle:Certifique-se de que todos os desenhos, configurações, especificações e certificados descrevam a mesma configuração final.
O que os compradores devem solicitar antes da aprovação?
- Desenho de arranjo geral:Confirme as dimensões gerais, montagem, posições dos terminais e folgas de serviço.
- Esquema elétrico:Confirme os circuitos de desarme, fechamento, auxiliar, intertravamento e controle.
- Dados da placa de identificação:Verifique tensão, corrente, frequência, capacidade de interrupção e características nominais relevantes.
- Interface de proteção:Verifique as interfaces de TC, TP, relé, trip e comunicação.
- Documentação de teste:Confirme o escopo dos registros de rotina e de teste de tipo aplicáveis ao projeto fornecido.
- Informações de instalação:Confirme os requisitos de elevação, transporte, conexão, comissionamento e manutenção.
Uma especificação técnica detalhada reduz a ambiguidade entre as equipes de engenharia, compras, fabricação, comissionamento e manutenção. Também ajuda a evitar alterações em estágio final causadas pela falta de informações da interface.
Perguntas frequentes
Qual é a principal função de um disjuntor a vácuo?
Ele conecta e desconecta circuitos elétricos de média tensão e interrompe a corrente sob condições normais e de falha especificadas. O processo de interrupção ocorre dentro de um interruptor a vácuo selado.
Por que o vácuo é usado para interromper um arco elétrico?
O vácuo fornece um ambiente dielétrico controlado no qual o comportamento do arco é diferente da interrupção por ar, óleo ou gás. Após a separação dos contatos e a corrente zero, o interruptor a vácuo pode recuperar rapidamente a rigidez dielétrica sob as condições projetadas.
O que é um interruptor a vácuo?
Um interruptor a vácuo é uma câmara selada contendo contatos elétricos fixos e móveis e componentes de blindagem internos. Realiza a interrupção real da corrente quando o disjuntor abre.
Qual é a diferença entre um disjuntor e um contator?
Um disjuntor é projetado para interromper correntes de falta dentro de sua capacidade nominal e para fornecer funções de proteção. Um contator é geralmente projetado para comutação frequente de cargas sob condições operacionais definidas e normalmente não se destina a desempenhar a mesma função de eliminação de falhas que um disjuntor.
Quais níveis de tensão a tecnologia de interrupção a vácuo pode atender?
A interrupção a vácuo é amplamente utilizada em equipamentos de média tensão. Produtos específicos podem ser projetados para classes de tensão como 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV e outras classificações definidas, dependendo do projeto do fabricante e do padrão aplicável.
Por que a capacidade de interrupção de curto-circuito é importante?
Uma falha pode produzir uma corrente muito alta. O disjuntor deve ser capaz de interromper a corrente de falta especificada na tensão do sistema sem falha inaceitável. A classificação exigida deve ser baseada no cálculo real do curto-circuito da rede.
Qual é o papel do mecanismo operacional?
O mecanismo operacional fornece o movimento mecânico necessário para abrir e fechar os contatos. Ele controla o deslocamento, a velocidade, a força e o tempo do contato e, portanto, tem uma influência direta no desempenho de interrupção e fechamento.
Os mecanismos de mola são comumente usados?
Sim. Mecanismos operados por mola são amplamente utilizados em disjuntores de média tensão. Eles armazenam energia mecânica e a liberam para realizar a operação de abertura ou fechamento quando comandados.
Mecanismos eletromagnéticos também podem ser usados?
Sim. Certos projetos de disjuntores utilizam mecanismos operacionais eletromagnéticos. A escolha depende da arquitetura do disjuntor, dos requisitos de controle, da sequência operacional e da especificação do projeto.
Os quebra-vácuos são isentos de manutenção?
Não. O interruptor a vácuo é vedado, o que limita a manutenção dentro da câmara de interrupção, mas o disjuntor completo ainda contém mecanismos mecânicos, terminais, contatos auxiliares, circuitos de controle, estruturas de isolamento e outros componentes que requerem inspeção e manutenção adequadas.
Que manutenção o mecanismo operacional requer?
A manutenção pode incluir a inspeção de ligações mecânicas, molas, rolamentos, travas, fixadores, interruptores auxiliares, fiação de controle e pontos de lubrificação, quando especificado. O procedimento exato deverá seguir a documentação de manutenção do fabricante e o regime de operação do equipamento.
Qual é a diferença entre quebra-vácuos internos e externos?
Os produtos internos são normalmente integrados em quadros de distribuição ou salas elétricas protegidas, enquanto os produtos externos são projetados para resistir à chuva, mudanças de temperatura, luz solar, poluição e outras condições ambientais. O princípio da interrupção elétrica pode ser semelhante, mas os requisitos de invólucro e isolamento são diferentes.
O que é um disjuntor extraível?
Um disjuntor extraível pode se mover entre posições mecânicas definidas no quadro, como posições conectadas, de teste e isoladas, de acordo com o projeto do equipamento. Este arranjo pode suportar procedimentos de manutenção e testes, preservando ao mesmo tempo as funções de intertravamento definidas.
Como funciona o disjuntor com um relé de proteção?
O relé recebe medições elétricas de transformadores de corrente e, quando aplicável, de transformadores de tensão. Quando o relé identifica uma condição anormal definida, ele envia um sinal de trip ao disjuntor. A bobina de disparo aciona então o mecanismo para abrir os contatos.
Por que os transformadores de corrente são importantes?
Os transformadores de corrente fornecem sinais de corrente escalonados para proteção e medição. Sua proporção, precisão, carga e disposição de conexão precisam ser coordenadas com o relé de proteção e com o sistema elétrico geral.
Por que os transformadores de tensão às vezes são usados com um disjuntor?
Os transformadores de tensão fornecem sinais de tensão escalonados para medição, proteção, sincronização e controle. Dependendo da aplicação, o relé de proteção pode usar informações de tensão juntamente com informações de corrente para determinar se existe uma falha ou um estado operacional anormal.
Qual é o propósito do intertravamento?
O intertravamento ajuda a evitar sequências operacionais inseguras definidas. Dependendo do projeto do painel, ele pode restringir o movimento do disjuntor, a operação da chave de aterramento ou as ações de fechamento até que as condições exigidas sejam satisfeitas.
Quais padrões são comumente associados aos disjuntores de média tensão?
A IEC 62271 é uma importante família de normas que abrange equipamentos de manobra e controle de alta tensão. A parte aplicável depende do tipo e design do equipamento. Requisitos nacionais e regionais também podem ser aplicados.
Qual é a diferença entre testes de rotina e testes de tipo?
Testes de rotina são realizados em unidades fabricadas para verificar a conformidade com os requisitos de produção relevantes. O teste de tipo avalia o desempenho de um projeto sob condições de teste específicas e geralmente é realizado como parte da validação do projeto.
Que informações técnicas devem ser fornecidas ao selecionar um disjuntor?
Informações importantes incluem tensão do sistema, corrente nominal, frequência, nível de curto-circuito, requisitos de isolamento, local de instalação, construção fixa ou extraível, tensão de controle, funções de proteção, contatos auxiliares, disposição de terminais, condições ambientais e padrões e testes aplicáveis.
O disjuntor pode ser personalizado para um gabinete de manobra específico?
Dependendo da família de produtos, os requisitos específicos do projeto podem incluir dimensões de montagem, disposição dos terminais, tensão de controle, circuitos auxiliares, configuração do mecanismo, interfaces de proteção e outros parâmetros técnicos definidos. As configurações personalizadas devem ser controladas através de documentos de engenharia aprovados.
Quais indústrias comumente usam tecnologia de interrupção a vácuo?
As aplicações incluem distribuição de serviços públicos, subestações, plantas industriais, mineração, instalações de energia renovável, edifícios comerciais, infraestrutura de transporte, tratamento de água e outras instalações elétricas de média tensão.
Por que o disjuntor e o painel devem ser especificados juntos?
O disjuntor deve encaixar mecanicamente e eletricamente no quadro. Interfaces de barramento, conexões de cabos, circuitos de controle, intertravamentos, sistemas de proteção, autorizações de serviço e requisitos ambientais, todos dependem da configuração completa do painel.
Como uma melhor seleção de disjuntores pode fortalecer a distribuição de energia de média tensão?
Os equipamentos de comutação de média tensão são uma das principais interfaces entre uma rede elétrica e o sistema de proteção responsável pelo controle de condições anormais. Um disjuntor deve transportar corrente de carga contínua, operar de forma confiável, interromper correntes de falta definidas, suportar tensões elétricas e mecânicas e comunicar-se com precisão com a arquitetura de controle circundante.
A interrupção a vácuo fornece uma base prática para muitos desses requisitos. O interruptor selado cria um ambiente controlado para extinção de arco e pode suportar a construção de painéis compactos. Contudo, o vácuo em si é apenas um elemento do produto completo.
O sistema de contato, o arranjo de blindagem, os suportes de isolamento, o mecanismo de operação, os terminais, os circuitos de controle, os contatos auxiliares e o invólucro devem funcionar juntos. A consistência mecânica é especialmente importante porque o movimento de abertura e fechamento determina as condições sob as quais o interruptor desempenha sua função.
A seleção elétrica é igualmente importante. A tensão e a corrente nominais fornecem o ponto de partida, mas a corrente de curto-circuito, o nível de isolamento, a frequência, o aumento de temperatura e as condições ambientais determinam se uma configuração específica se ajusta à rede real.
O sistema de proteção adiciona outra camada. Transformadores de corrente, transformadores de tensão, relés, bobinas de disparo, potência de controle, interfaces de comunicação e intertravamentos criam a cadeia através da qual o sistema elétrico detecta uma falha e responde a ela.
A aplicação também é importante. Subestações de serviços públicos, instalações industriais, redes de energia renovável, locais de mineração, edifícios comerciais, infra-estruturas de transporte e instalações críticas não têm necessariamente os mesmos requisitos eléctricos ou ambientais.
Testes e documentação fornecem a base técnica final. Testes de rotina, testes de tipo, avaliações dielétricas, testes de resistência mecânica, testes de curto-circuito, avaliações de aumento de temperatura, verificações de instalação e procedimentos de comissionamento devem corresponder à configuração final do equipamento.
Um especificado corretamenteDisjuntor a vácuoportanto, não é simplesmente um componente de comutação. Faz parte de uma arquitetura integrada de proteção de média tensão que conecta interrupção elétrica, operação mecânica, detecção, controle e segurança do sistema.
Precisa de uma configuração de disjuntor de média tensão para o seu projeto?
Venhasuporta soluções de comutação de média tensão para aplicações de serviços públicos, industriais, de energia renovável, comerciais e de infraestrutura, com configurações que abrangem classificações elétricas, mecanismos operacionais, interfaces de proteção, arranjos de montagem e requisitos técnicos específicos do projeto. Para detalhes de aplicação e discussões técnicas,Contate-nos.
