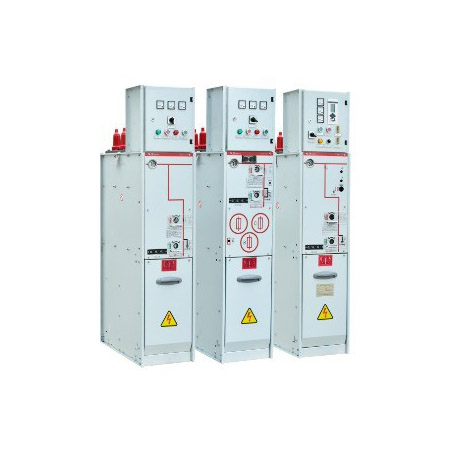

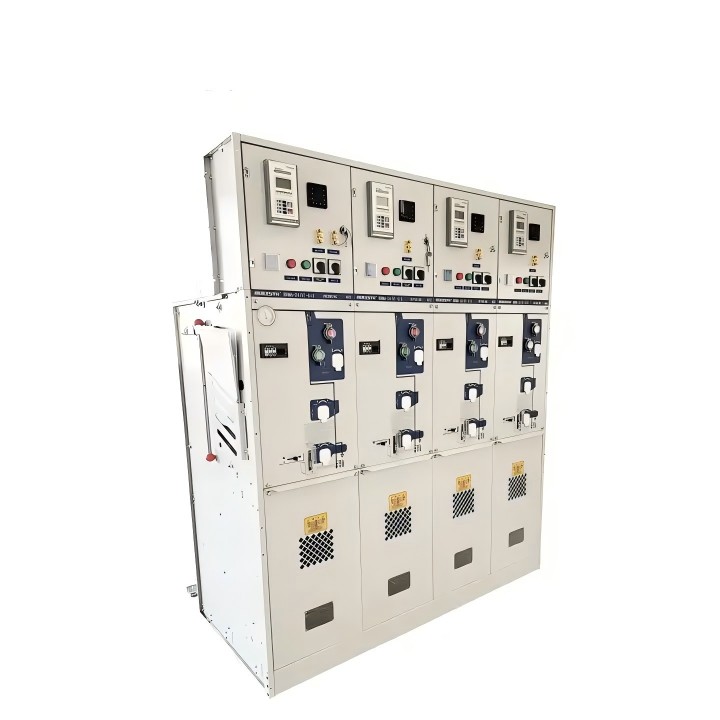

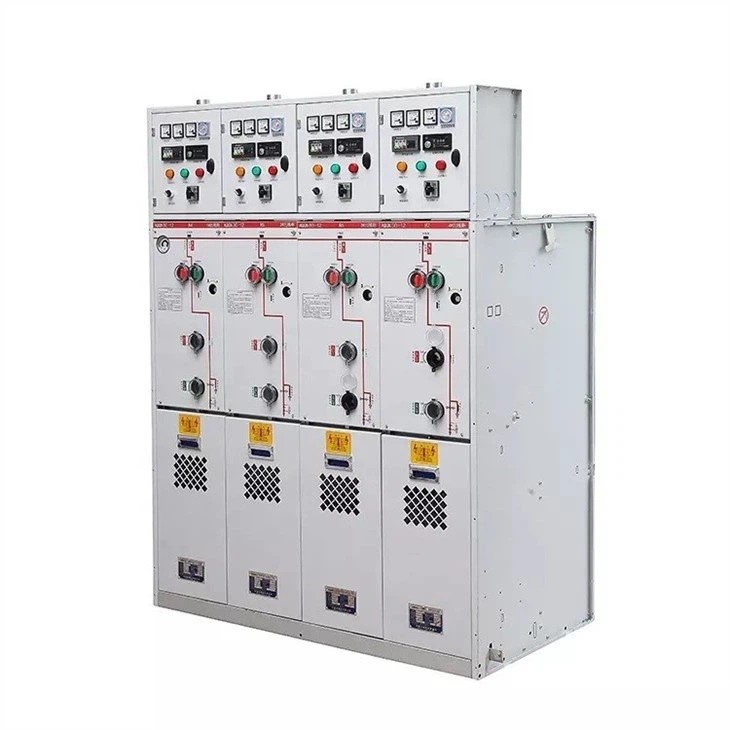

Painel de distribuição isolado a gás SF6 da unidade principal de anel de 24kV

Procurando um painel isolado a gás SF6 da unidade principal do anel de 24kV de qualidade? A fábrica Comewill oferece uma solução RMU versátil e modular. Com uma tensão nominal de até 24kV e taxas de vazamento abaixo de 0,25‰, nosso painel integra disjuntores a vácuo/SF6 e chaves de carga de 3 estações.

Vantagens do produto

Tecnologia de soldagem a laser robótica: Ao contrário da soldagem manual, que é propensa a fissuras microscópicas, nossos "airbags" SF6 (tanques de gás) são selados usando robótica de precisão. Isto garante uma taxa de vazamento de ≤0,25‰ por ano, excedendo significativamente os requisitos padrão.

Longa vida elétrica: Chaves de carga: Alcance o nível E3, o grau mais alto para operações de comutação frequentes.

Disjuntores: Atingem o nível E2, garantindo desempenho robusto de interrupção de curto-circuito sem substituição frequente de contatos.

Resiliência ambiental: com classificação IP67, os componentes primários de alta tensão são totalmente protegidos contra poeira e imersão temporária em água, tornando o painel isolado a gás SF6 da unidade principal de anel de 24kV perfeito para áreas costeiras úmidas ou plantas industriais empoeiradas.

Segurança operacional: A pressão do gás é estritamente limitada a 1,4 bar, e o design do interruptor de carga de 3 estações garante um posicionamento claro de "Terra Fechada-Aberta", totalmente validado por relatórios de teste de tipo.

Parâmetros do produto:

*Unidade principal do anel de isolamento SF6
*Quadro de distribuição de média tensão interna
*Tensão nominal: 3,3kV, 6kV, 10kV, 11kV, 12,5kV, 13,8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40,5kV.
*Em pé
*Taxa de vazamento anual ≤0,25‰ por ano
*A pressão do gás SF6 a 20°C é de 0,4 bar (pressão relativa)
*Padrão: IEC, ANSI, GB

Montagem externa

Data técnica do gabinete C

Disponível com tensão suportável de frequência de energia de 42kV

Data técnica do gabinete F

1)         Limitado por fusíveis de alta tensão
2)         Disponível com tensão suportável de frequência de energia de 42kV

Data técnica do gabinete V

1)         Disponível com tensão suportável de frequência de energia de 42kV
2)         Depende do tipo de bucha usada
3)         Interface A – 12,5kA/1s, interface B – 16kA/1s

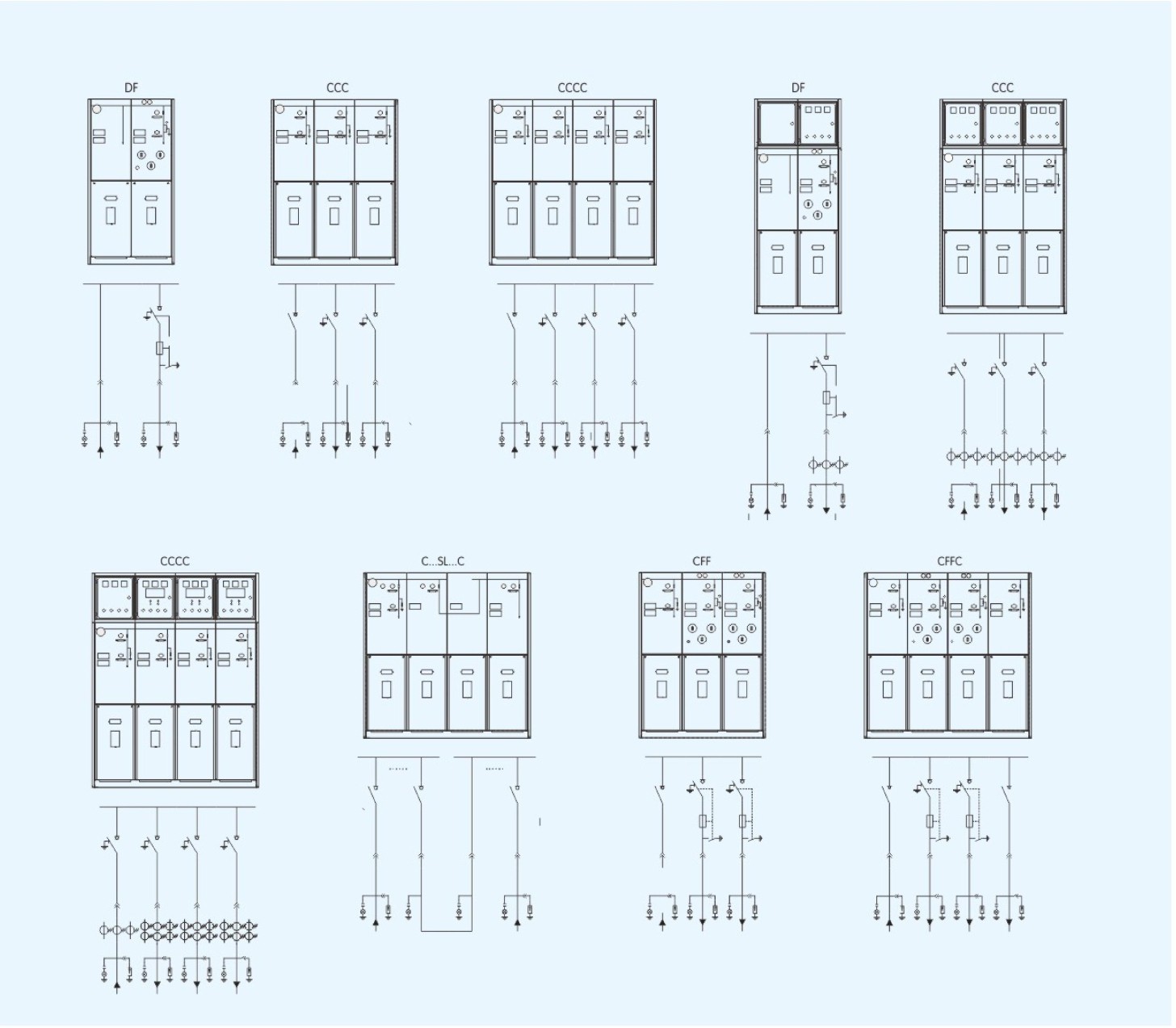

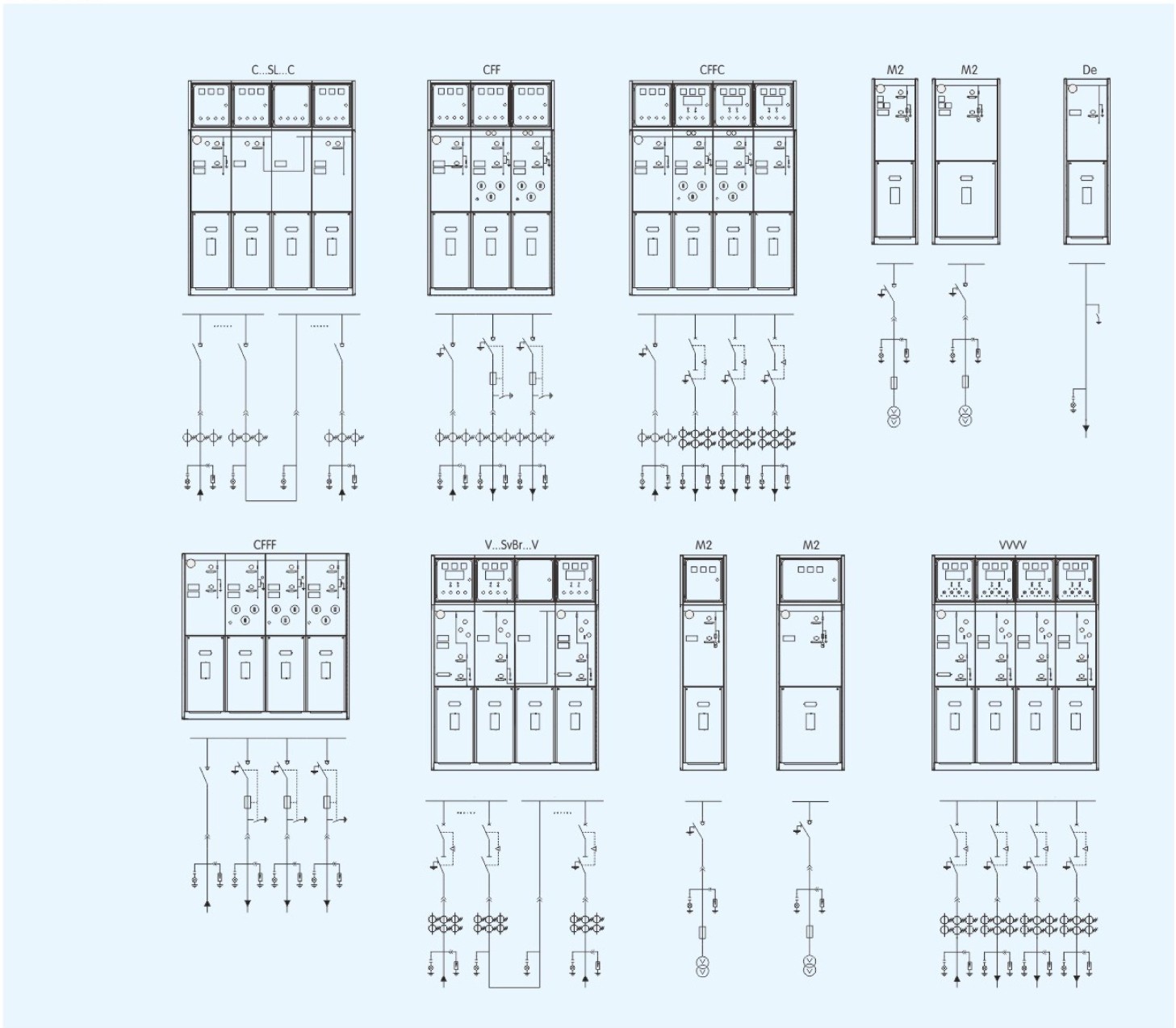

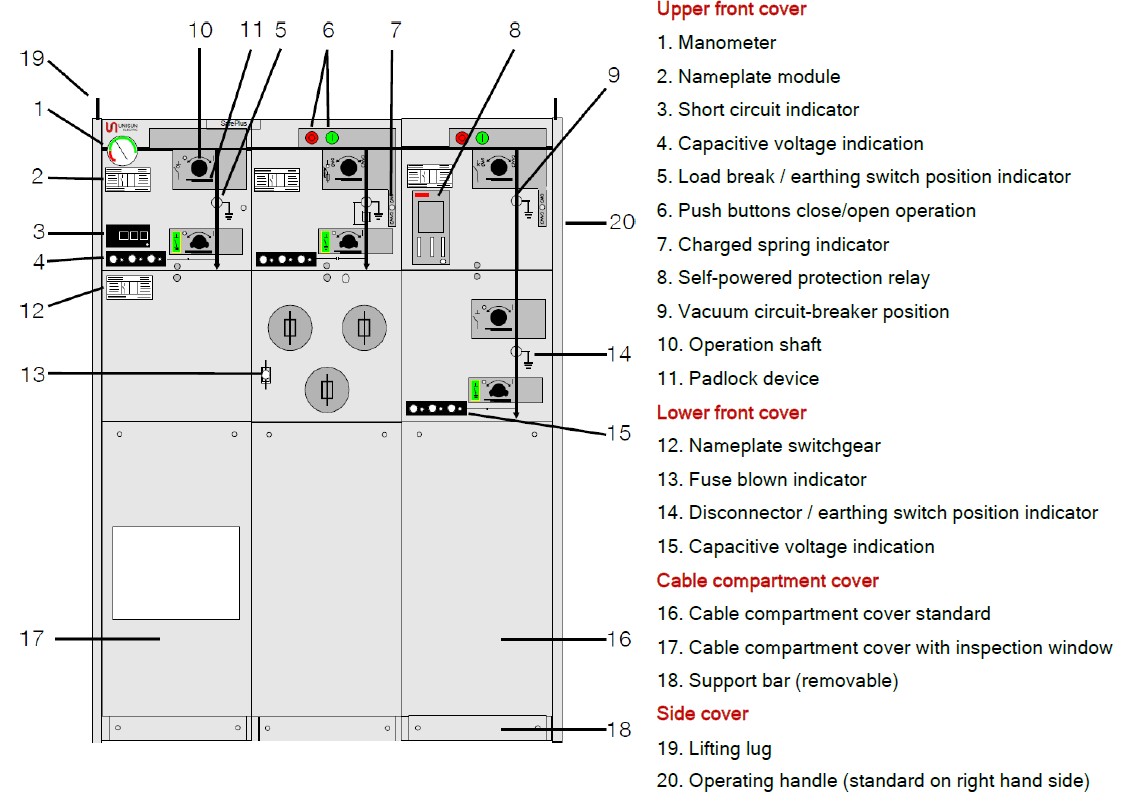

Diagrama de infraestrutura

Perguntas frequentes

Q1: Qual é a tensão nominal máxima para sua série RMU?

R: Embora nosso modelo principal seja a unidade de 24kV, nossa linha cobre 3,3kV até 40,5kV para atender a vários requisitos de rede internacionais.

Q2: Posso escolher entre disjuntores a vácuo e SF6?

R: Sim. Em nosso gabinete “V”, oferecemos ambas as opções. Os rompedores a vácuo são frequentemente preferidos por sua baixa manutenção, enquanto os rompedores a SF6 estão disponíveis com base na carga específica e nas necessidades ambientais.

Q3: Como você garante que a pressão do gás permaneça segura?

R: Usamos uma pressão relativa de 0,4 bar (a 20°C) e um limite máximo de 1,4 bar. Cada unidade inclui um manômetro com contatos auxiliares para monitoramento remoto e alarmes.

Q4: O equipamento é adequado para ambientes externos agressivos?

R: Sim. Embora o RMU seja um projeto interno, o tanque principal de SF6 tem classificação IP67. Quando alojado em um quiosque externo adequado (subestação compacta), ele prospera em áreas de alta umidade ou poluição.
