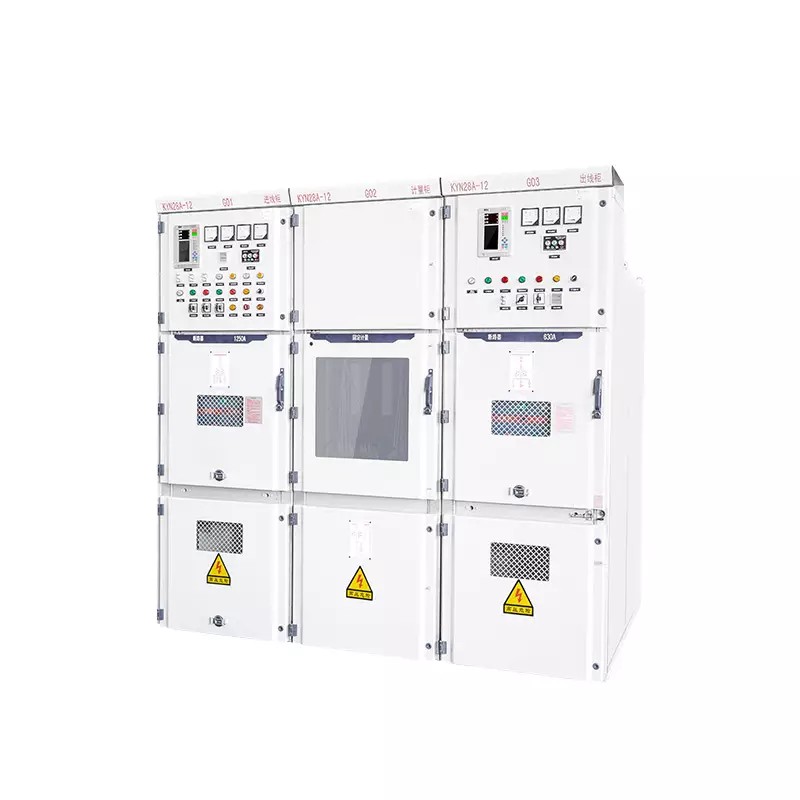

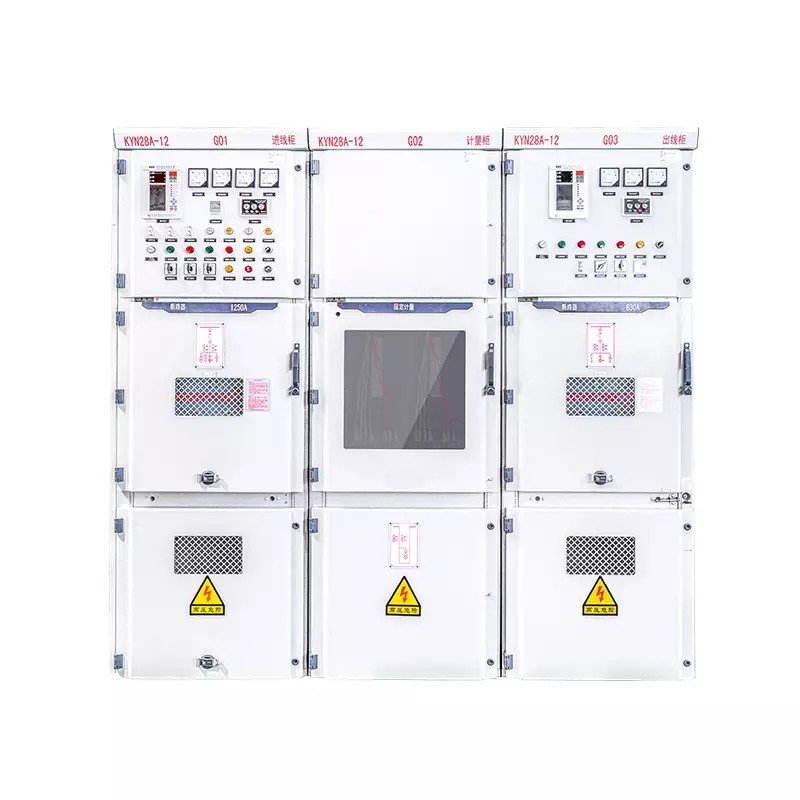

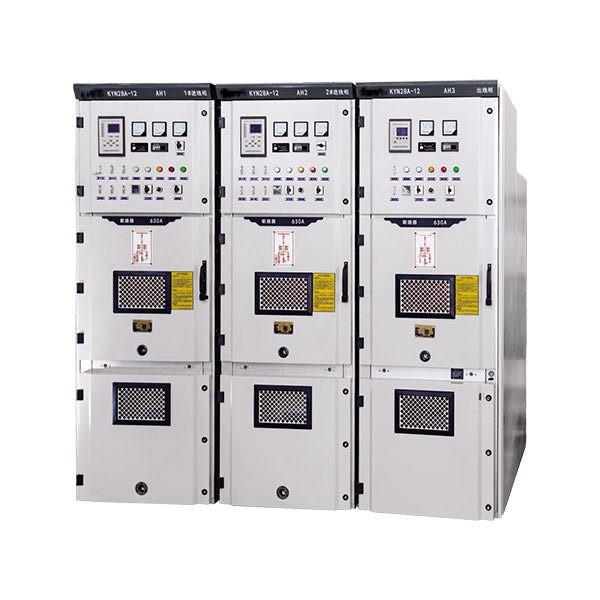

Gabinete compacto totalmente montado: O painel KYN28-12KV de alta qualidade Comewill apresenta um design compacto e totalmente montado que acomoda componentes elétricos convencionais; suas unidades de carrinho de mão são intercambiáveis e fáceis de operar.
Cinco anti-intertravamentos: O painel de distribuição KYN28-12KV fabricado na China está equipado com um mecanismo de intertravamento simples, mas eficaz, para evitar o uso indevido e aumentar a segurança operacional.
Compatibilidade versátil: Este painel pode ser usado com disjuntores a vácuo ZN63A (VS1), VD4, ZN21, 3A1-1, VB2, VEP, contatores VC7, chaves de carga e chaves seccionadoras.
Sistema modular de carrinho de mão: O painel KYN28-12KV suporta carrinhos manuais de transformador de tensão, medição, isolamento e aterramento de estação, todos com funcionalidade consistente e intercambialidade.
Manutenção sem complicações: O quadro adota uma estrutura instalável na parede que permite a manutenção frontal e reduz os requisitos de espaço.
Proteção aprimorada: Aquecedores especializados no disjuntor do quadro e compartimentos de cabos evitam condensação e corrosão; o gabinete possui classificação IP4X, com compartimentos classificados como IP2X.
Compartimento de cabos espaçoso: O painel KYN28-12KV possui um compartimento de cabos espaçoso com espaço suficiente para acomodar vários cabos.
| Não | Item |
|
Unidade | Parâmetro | |
| 1 | Tensão nominal | KV | 3,6KV,7,2KV,12KV,24KV | ||
| 2 | Frequência nominal | Hz | 50/60 | ||
| 3 | Corrente nominal | A | 630;1250;1600;2000;2500;3150;4000 | ||
| 4 | Barramento de derivação Corrente nominal | A | 630;1250;1600;2000;2500;3150;4000 | ||
| 5 | Corrente nominal do barramento principal | A | 630;1250;1600;2000;2500;3150;4000 | ||
| 6 | 1 min Coltage resistente à frequência de energia | molhado | KV | 28 | 50/60 |
| seco | KV | 34 | 60/65 | ||
| 7 | Tensão suportável de impulso de iluminação | KV | 75 | 95/125 | |
| 8 | Corrente nominal de interrupção de curto-circuito (pico) | KÁ | 40/50/63/80/100 | ||
| 9 | Curto tempo de corrente suportável | KÁ | 20/25/31,5/40 | ||
| 10 | Tipo de proteção |
|
IP4X para habitação | ||
Faixa de temperatura ambiente: -35°C a +45°C
Altitude máxima de instalação: ≤ 1000 metros acima do nível do mar
Limites de umidade: Média diária ≤ 95%; Média mensal ≤ 90%
Resistência sísmica: Suporta intensidade ≤ 8 graus
Requisitos de instalação: Somente para uso interno, adequado para ambientes sem riscos de incêndio/explosão, poluição severa, corrosão química ou vibração forte prolongada
Nota: Para pedidos de aquisição onde as condições operacionais excedem as especificações acima, forneça instruções especiais por escrito ao fazer o pedido.
