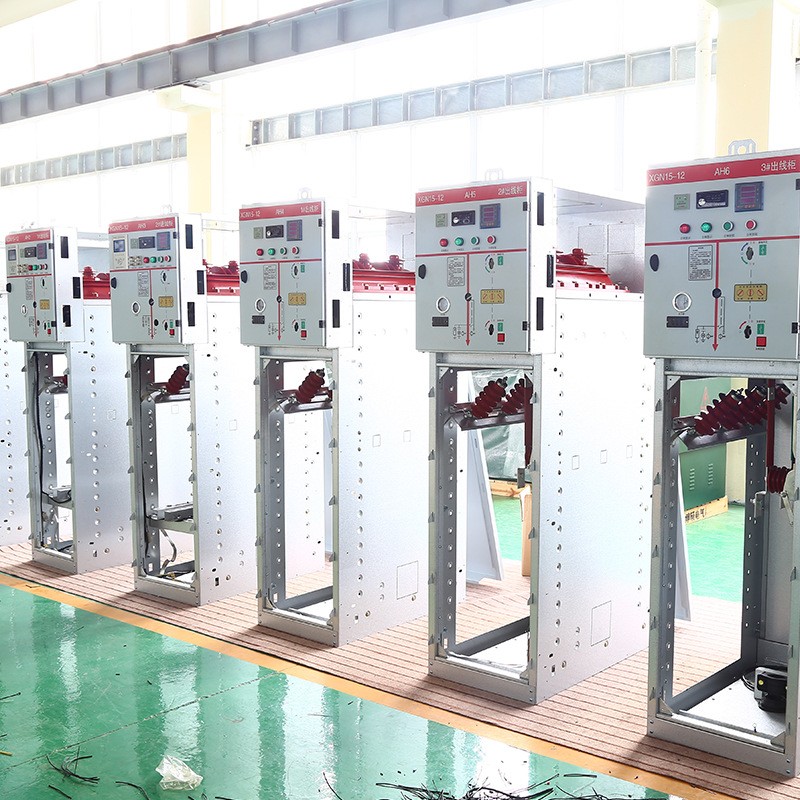

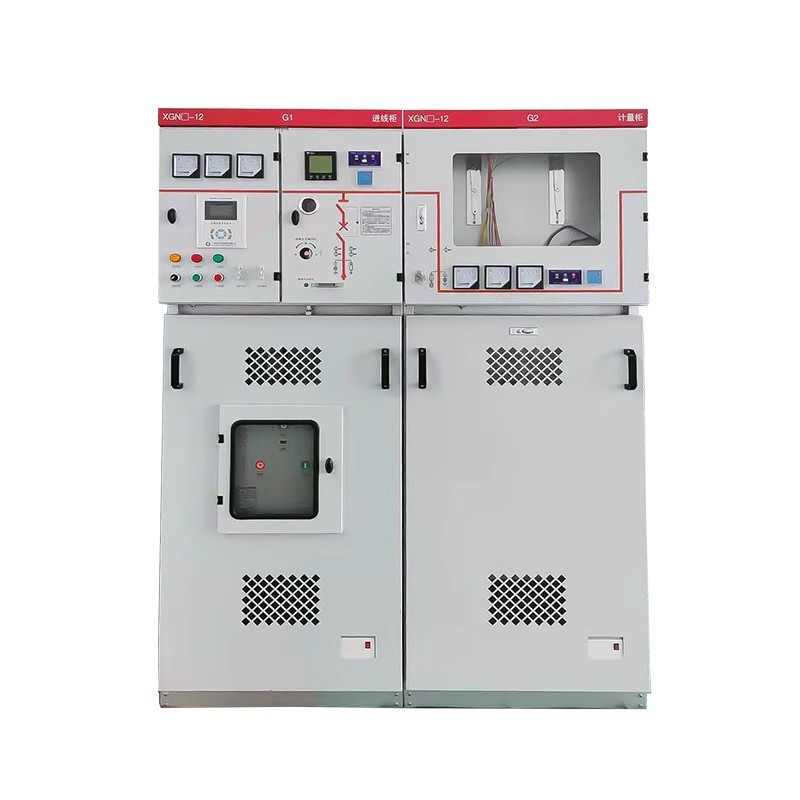

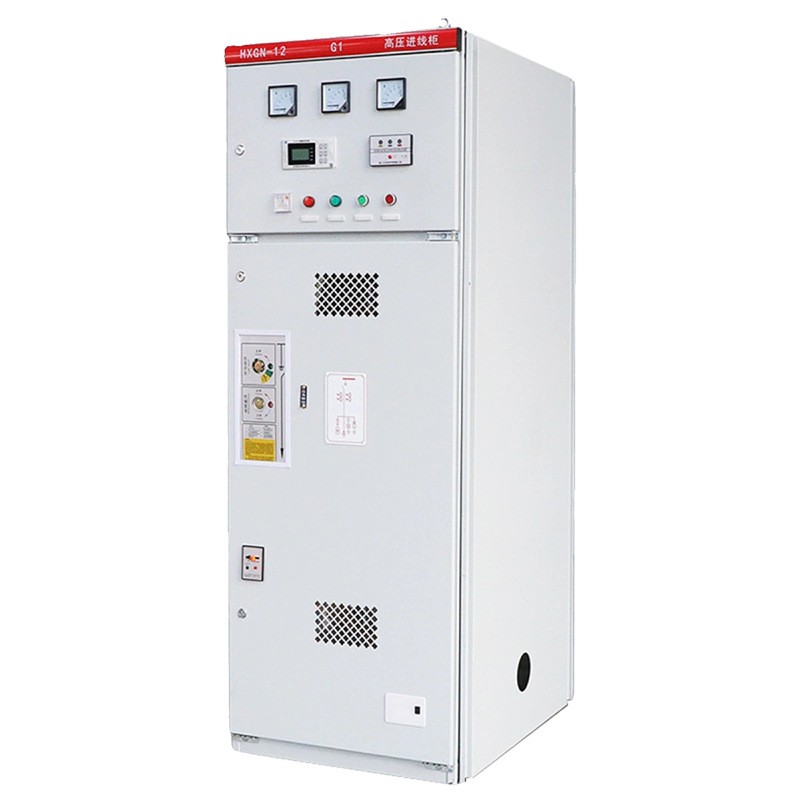

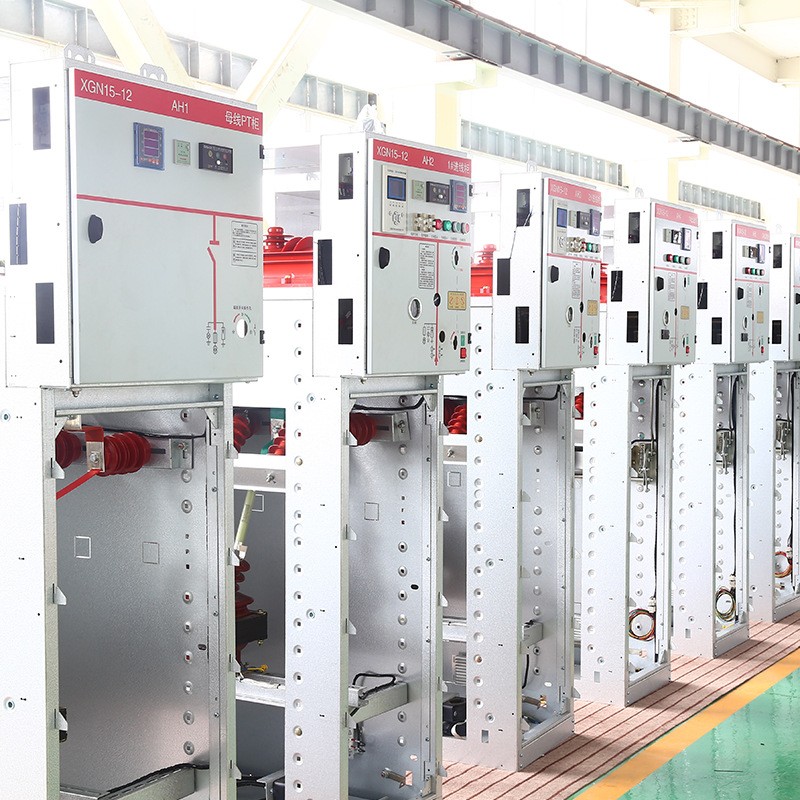

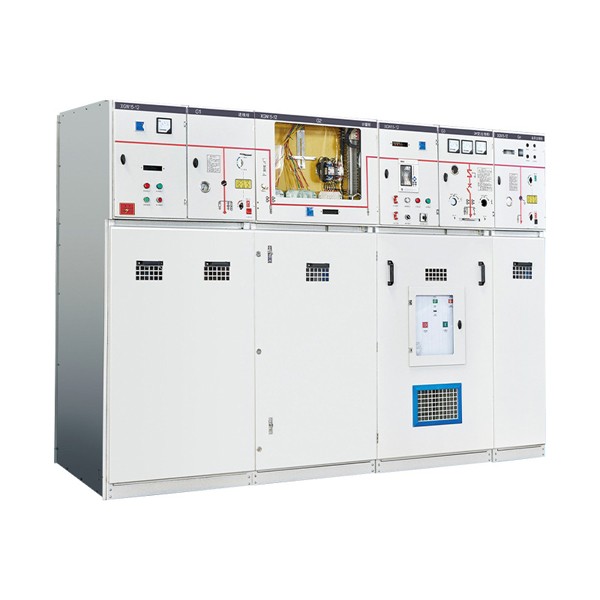

Para qualquer pessoa que navegue na aquisição de energia elétrica, os recursos certos significam menos complicações, mais segurança e valor a longo prazo - e nosso painel isolado a gás SF6 de unidade principal de anel de 12kV fabricado na China foi construído para oferecer exatamente isso, com cada detalhe adaptado às necessidades do mundo real.
Apostámos totalmente na proteção com uma estrutura totalmente isolada, 100% selada e com classificação IP67.
Quer se trate de chuva forte, tempestades de poeira ou condições de umidade, o equipamento permanece protegido, mantendo as peças internas intactas e confiáveis por anos – sem tempo de inatividade dispendioso devido a danos ambientais.
A sustentabilidade também está no centro das atenções: adquirimos materiais ecologicamente corretos e a maioria dos componentes são recicláveis após o uso, para que suas escolhas de aquisição se alinhem com iniciativas verdes sem sacrificar o desempenho.
A segurança não é apenas um complemento aqui – ela está integrada em todas as camadas. Um sistema completo de aterramento funciona em conjunto com uma configuração completa de intertravamento de cinco prevenção, evitando erros e perigos em seu caminho. Sua equipe no local permanece protegida e você evita os riscos que acompanham os recursos de segurança abaixo da média. E quando se trata de manutenção? Eliminamos a dor de cabeça com um design livre de manutenção: as peças energizadas de alta tensão são seladas em uma caixa de gás SF6, portanto, não há necessidade de limpeza ou manutenção regular – economizando tempo, mão de obra e custos pós-aquisição.
Usar o painel isolado a gás SF6 da unidade principal de anel de 12kV também é intuitivo. As posições de operação são projetadas pensando nos usuários reais: força mínima necessária, etapas que fluem logicamente e sem controles confusos. Sua equipe pode se atualizar rapidamente, sem necessidade de treinamento extra. Além disso, é infinitamente adaptável – a expansão flexível permite-lhe crescer com os seus projetos e a sua ampla gama de aplicações adapta-se a redes elétricas urbanas, instalações industriais e muito mais. Não é apenas um equipamento; é uma solução versátil que funciona para quaisquer necessidades de compras.
Cada recurso está enraizado no que é mais importante para você: segurança inabalável, facilidade de uso, design ecológico e durabilidade que resiste ao teste do tempo. Ao escolher nosso produto, você não está apenas comprando equipamentos – você está investindo em uma experiência contínua e confiável, desde a aquisição até o uso a longo prazo.
| Nome | Unidade | Unidade de chave de carga | Unidade de aparelho combinado | Unidade de disjuntor | |
| Tensão nominal | kV | 12 | |||
| Frequência nominal. | Hz | 50 | |||
| Corrente nominal | A | 630 | ≤125 | 630/1250 | |
| Nível de isolamento nominal | Tensão suportável de frequência de energia (fase-fase ou fase-terra) | kV | 42 | ||
| Tensão suportável de frequência de energia (entre contatos abertos) | 48 | ||||
| Tensão suportável de frequência de energia (circuitos auxiliares e de controle) | 2 | ||||
| Tensão suportável ao impulso atmosférico (fase-fase ou fase-terra) | 95 | ||||
| Tensão suportável ao impulso relâmpago (entre contatos abertos) | 110 | ||||
| Corrente suportável nominal de curta duração | Circuito principal (4s/2s) | ka | 20/25 | — | 20/25 |
| Circuito de aterramento (2s) |
|
17,4/21,7 | — | 17,4/21,7 | |
| Corrente suportável de pico nominal | Circuito principal | ka | 50/63 | — | 50/63 |
| Circuito de aterramento | 43,5/54,3 | — | 43,5/54,3 | ||
| Corrente nominal de interrupção de curto-circuito | ka | — | 31.5 | 20/25 | |
| Corrente nominal de curto-circuito | ka | 50/63 | 80 | 50/63 | |
| Corrente de transferência nominal | A | — | 1600 | — | |
| Vida mecânica | Chave de carga/disjuntor | Tempos | 5000 | 5000 | 10000 |
| Chave de isolamento/chave de aterramento | Tempos | 3000 | 3000 | 3000 | |
| Pressão nominal do gás SF6 (valor relativo a 20°C) | Pressão de carga nominal | MPa | 0.035 | ||
| Min. pressão de carga funcional | 0.02 | ||||
| Grau de proteção | Corpo do gabinete |
|
IP4X | ||
| Caixa de gás |
|
IP67 | |||
| Taxa relativa anual de vazamento de gás | %/A | ≤0,05 | |||
| Parâmetro | Unidade | 12kV | 17,5 kV | 24kV |
| Tensão nominal | kV | 12 | 17.5 | 24 |
| Tensão suportável de impulso | kV | 75 | 95 | 125 |
| Tensão suportável de frequência de energia de um minuto | kV | 28 | 38 | 50 |
| Corrente nominal | A | 630 | 630 | 630 |
| Fazendo Capacidade | ka | 50 | 50 | 40 |
| Corrente de resistência térmica | kA/s | 20, 3 | -- | -- |
| Quebrando Capacidade | A | 1700 | -- | -- |
| Fusível máximo | A | 125 | -- | -- |
| Passo do Pólo | milímetros | 210 | 210 | 210 |
| Parâmetro | Unidade | 12kV | 17,5 kV | 24kV |
| Tensão nominal | kV | 12 | 17.5 | 24 |
| Tensão suportável de impulso | kV | 75 | 95 | 125 |
| Tensão suportável de frequência de energia | kV | 28 | 38 | 50 |
| Corrente nominal | A | 630 | 630 | 630 |
| Corrente de resistência térmica | kA/s | 20, 3 | -- | -- |
| Passo do Pólo | milímetros | 210 | 210 | 210 |
