1. Segurança superior. Estrutura fechada totalmente isolada (IP67), design aprimorado de separação de fases, monitoramento independente de comutação de fase – atende a rigorosos padrões de segurança de aquisição.

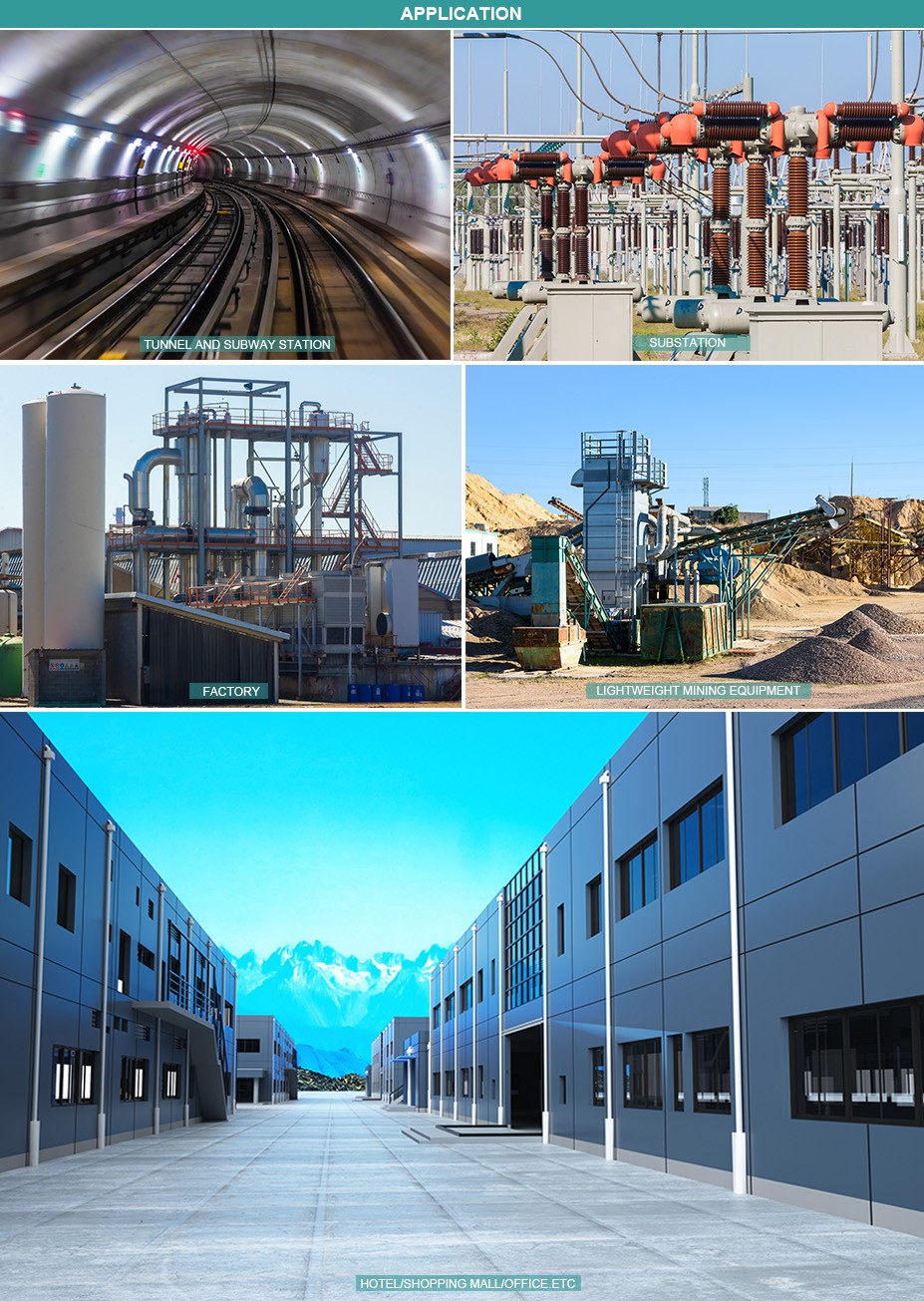

2. Adaptável a todos os ambientes. A unidade principal de anel SF6 com isolamento sólido de 12kV de alta qualidade da fábrica da Comewill funciona em baixa/alta temperatura, alta altitude, alta umidade, corrosão, zonas baixas e à prova de explosão - sem limites de cenário de aquisição.
3.Flexível e conveniente. Design modular padrão para fácil expansão/modificação/substituição. O tamanho compacto simplifica o transporte e a manutenção pós-aquisição.
4.Ecologicamente correto. Substitui SF6 por resina epóxi – equilibra desempenho e conformidade com compras ecológicas.

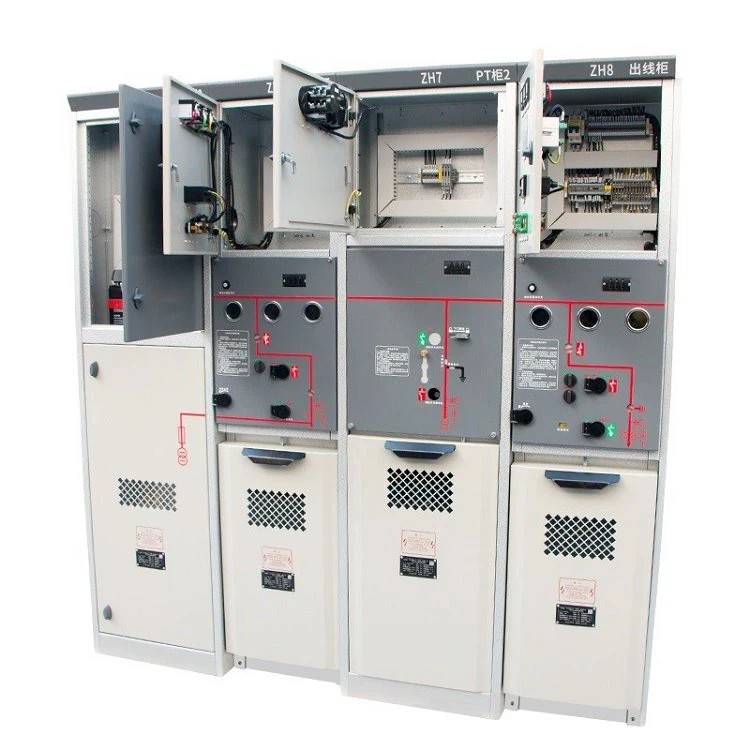

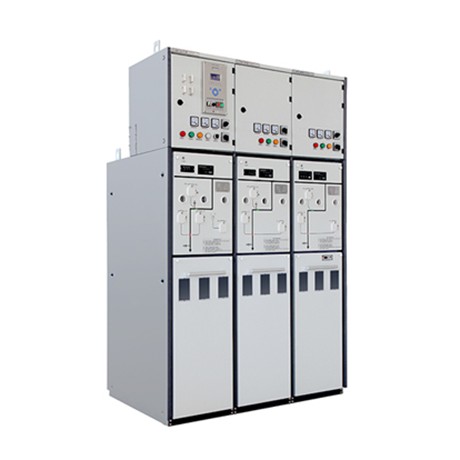

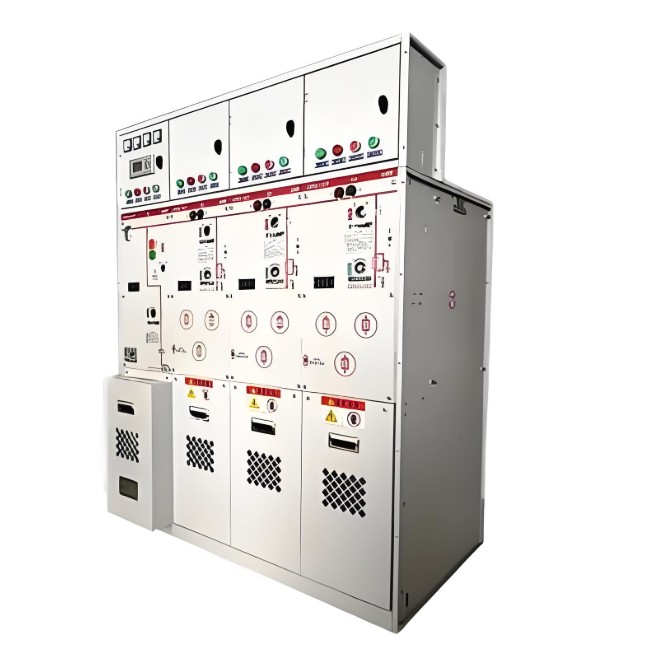

A unidade principal de anel SF6 do painel de distribuição com isolamento sólido de 1,12kV fabricada na China é adequada para uso em ambientes com altitude não superior a 2.000 metros.
2. Opera de forma confiável dentro da faixa de temperatura relativa de -40°C a +55°C.
3.Pode suportar uma umidade média diária não superior a 95% e uma umidade média mensal não superior a 90%.
4. O projeto da unidade principal de anel SF6 do painel de distribuição com isolamento sólido de 12kV pode suportar intensidade sísmica de até 8 na escala Richter.
| Nome | Unidade | Unidade de chave de carga | Unidade de aparelho combinado | Unidade de disjuntor | |
| Tensão nominal | kV | 12 | |||
| Frequência nominal. | Hz | 50 | |||
| Corrente nominal | A | 630 | ≤125 | 630/1250 | |
| Nível de isolamento nominal | Tensão suportável de frequência de energia (fase-fase ou fase-terra) | kV | 42 | ||
| Tensão suportável de frequência de energia (entre contatos abertos) | 48 | ||||
| Tensão suportável de frequência de energia (circuitos auxiliares e de controle) | 2 | ||||
| Tensão suportável ao impulso atmosférico (fase-fase ou fase-terra) | 95 | ||||
| Tensão suportável ao impulso relâmpago (entre contatos abertos) | 110 | ||||
| Corrente suportável nominal de curta duração | Circuito principal (4s/2s) | ka | 20/25 | — | 20/25 |
| Circuito de aterramento (2s) |
|
17,4/21,7 | — | 17,4/21,7 | |
| Corrente suportável de pico nominal | Circuito principal | ka | 50/63 | — | 50/63 |
| Circuito de aterramento | 43,5/54,3 | — | 43,5/54,3 | ||
| Corrente nominal de interrupção de curto-circuito | ka | — | 31.5 | 20/25 | |
| Corrente nominal de curto-circuito | ka | 50/63 | 80 | 50/63 | |
| Corrente de transferência nominal | A | — | 1600 | — | |
| Vida mecânica | Chave de carga/disjuntor | Tempos | 5000 | 5000 | 10000 |
| Chave de isolamento/chave de aterramento | Tempos | 3000 | 3000 | 3000 | |
| Pressão nominal do gás SF6 (valor relativo a 20°C) | Pressão de carga nominal | MPa | 0.035 | ||
| Min. pressão de carga funcional | 0.02 | ||||
| Grau de proteção | Corpo do gabinete |
|
IP4X | ||
| Caixa de gás |
|
IP67 | |||
| Taxa relativa anual de vazamento de gás | %/A | ≤0,05 | |||
