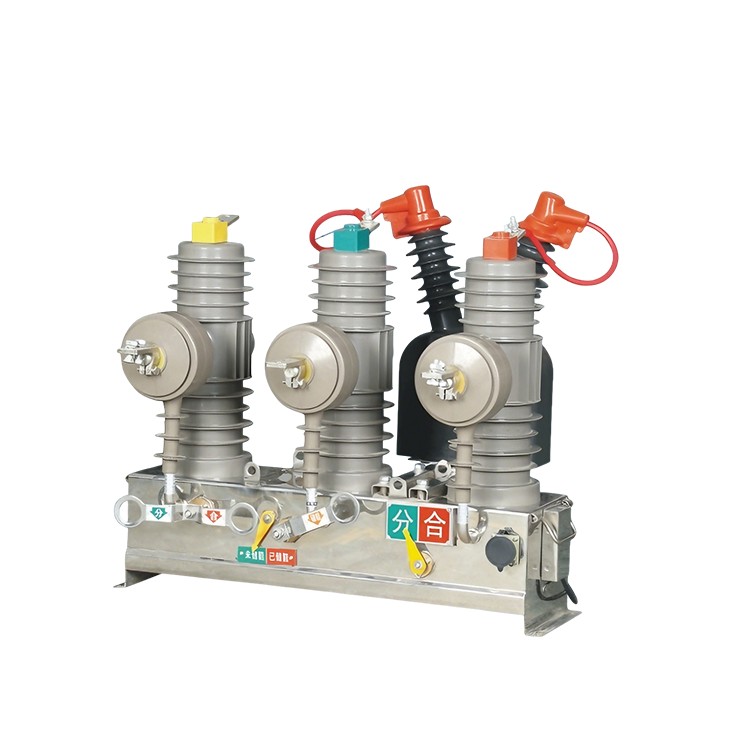

Como fabricante profissional na China, a Comewill gostaria de fornecer a você um disjuntor a vácuo externo da série ZW43 de alta qualidade, que é especialmente adequado para cenários com poluição severa ou operação frequente, é particularmente confiável para controle de rede elétrica e proteção de equipamentos.
Não há necessidade de se preocupar com os padrões, pois eles estão em total conformidade com IEC62271-100, GB1984 (padrões relacionados para disjuntores de alta tensão CA), bem como IEC60694, GB/T11022 (requisitos técnicos gerais para equipamentos de manobra e controle de alta tensão).
Desempenho super confiável: O disjuntor a vácuo externo personalizado da série ZW43 é construído com uma estrutura de três pilares - a câmara de extinção de arco a vácuo se conecta ao mecanismo de operação por meio de uma haste de tração isolada. Sem peças instáveis, apenas operação constante sempre.
Resistente e anticondensação: Usamos a tecnologia APG para fundir a câmara de extinção de arco, o circuito condutor principal e o suporte de isolamento em uma única peça de resina epóxi e, em seguida, revesti-la com borracha de silicone. É forte mecanicamente e não apresenta problemas de condensação, mesmo em locais úmidos.
Excelente mecanismo de operação por mola: O switch vem com um mecanismo de mola de alto desempenho - estrutura simples, longa vida mecânica. Você pode escolher o modo manual ou elétrico para armazenamento de energia e abertura/fechamento – super flexível.

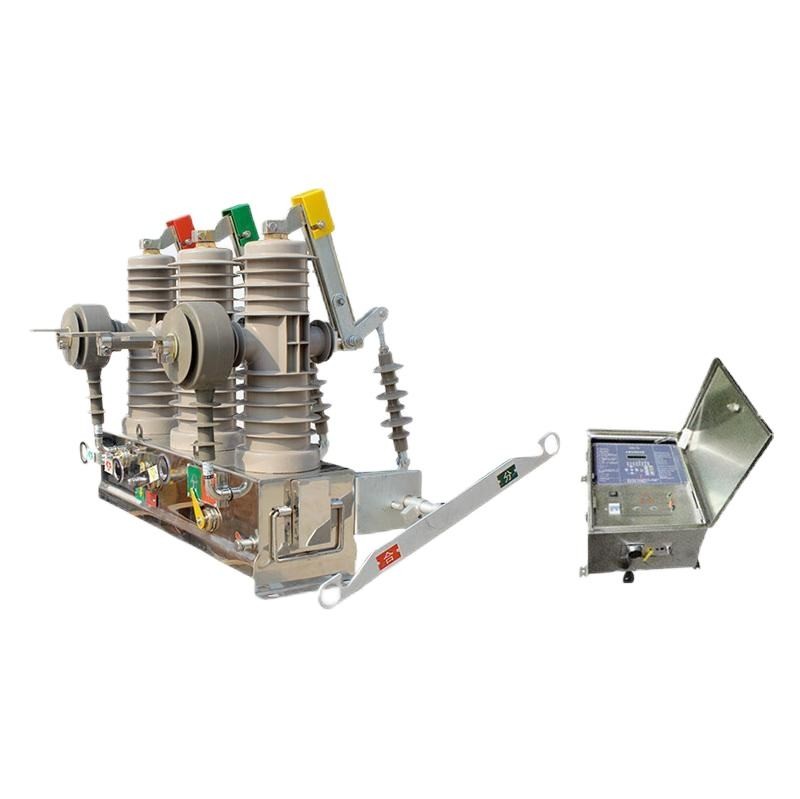

Chave de isolamento integrada opcional: Se você precisar de uma chave de isolamento, podemos adicionar o disjuntor a vácuo externo da série ZW43. Não há necessidade de comprar peças extras separadamente.
Pequeno, elegante e fácil de instalar: é compacto, parece moderno e não pesa muito. Movimentá-lo e configurá-lo no local é muito fácil – não é necessário equipamento pesado.
Funciona para automação e subestações autônomas: O switch pode ser equipado com uma interface de terminal de controle. Perfeito para redes de distribuição automatizadas e subestações que não precisam de alguém no local 24 horas por dia, 7 dias por semana.
| Não. | Item | Unidade | Dados | |
| 1 | Tensão nominal | kV | 12 | |
| 2 | Corrente nominal | A | 630 | |
| 3 | Frequência nominal | Hz | 50/60 | |
| 4 | Corrente nominal de interrupção de curto-circuito | ka | 20 | |
| 5 | Corrente suportável nominal de curta duração (4s) | 20 | ||
| 6 | Corrente suportável de pico nominal (pico) | 50 | ||
| 7 | Corrente nominal de curto-circuito (pico) | 50 | ||
| 8 | 1min P.F suportar tensão | Teste molhado | kV | 34 |
| Fase a fase, fase a terra | 42 | |||
| Entre contatos abertos | 48 | |||
| 9 | Tensão suportável de impulso de raio (pico) | Fase a fase, fase a terra | kV | 75 |
| Entre contatos abertos | 85 | |||
| 10 | 1min de tensão suportável P.F para loop secundário | kV | 2 | |
| 11 | Tempos de interrupção da corrente nominal | vezes | 1000 | |
| 12 | Tempos de interrupção da corrente nominal de curto-circuito | 30 | ||
| 13 | Vida mecânica | 10000 | ||
| 14 | Velocidade de abertura | EM | 1,2±0,2 | |
| 15 | Velocidade de fechamento | 0,6±0,2 | ||
| 16 | Hora de fechamento | EM | 25~60 | |
| 17 | Horário de abertura | 18~45 | ||
| 18 | Tempo de fechamento do contato | ≤2 | ||
| 19 | Potência nominal para motor de armazenamento de energia | W | 40 | |
| 20 | Não simultaneidade de abertura/fechamento trifásico | EM | ≤2 | |
| 21 | Resistência para cada loop condutor de fase | Trocar corpo | μΩ | ≤80 |
| Desconecte a lâmina | Lado único≤120、lados duplos≤200 | |||

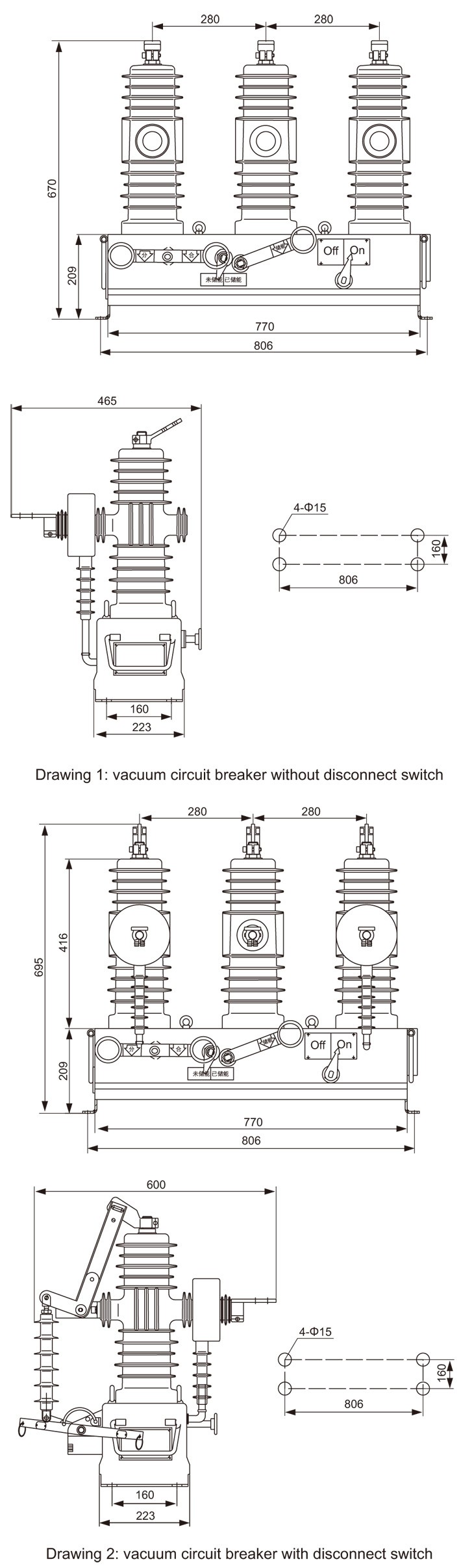

| 22 | Espaçamento fase a fase | milímetros | 280±1,5 | |
| 23 | Peso líquido | kg | 125 (isolador único)、150 (isolador duplo) | |
