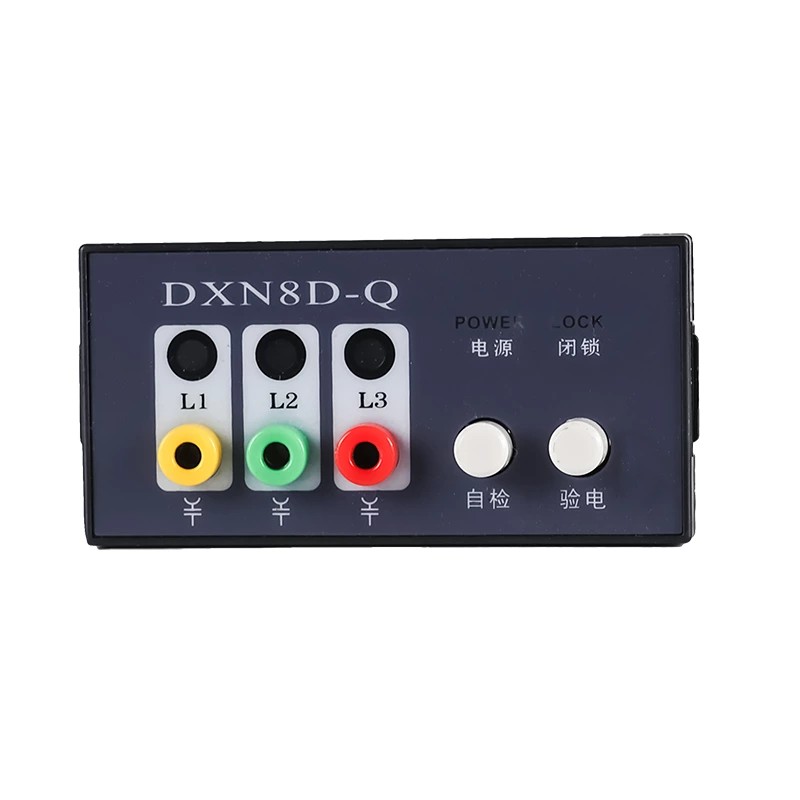

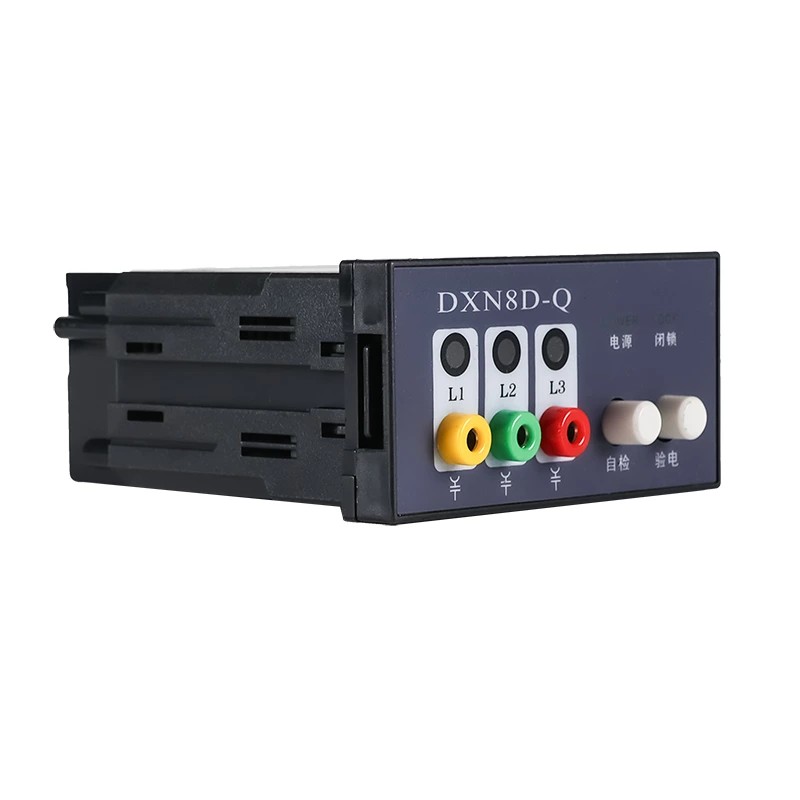

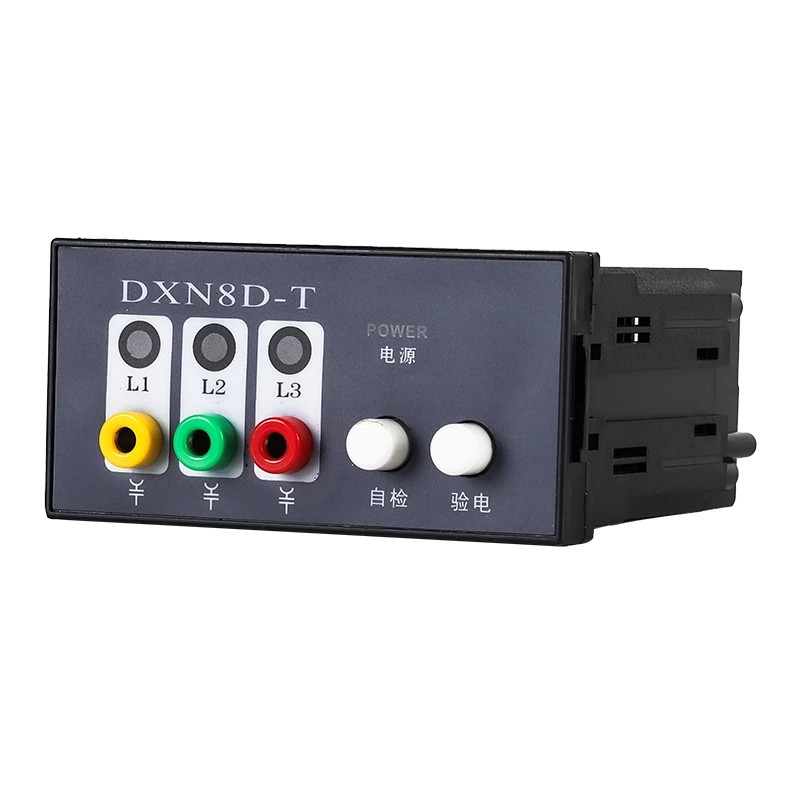

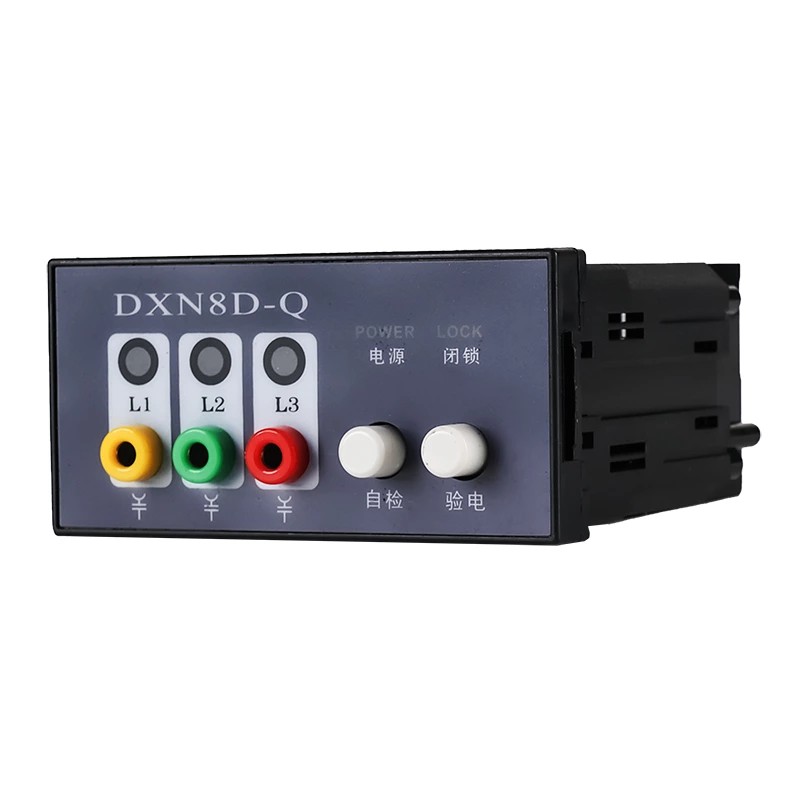

Dispositivo de exibição ao vivo de alta tensão interno tipo DXN8-Q/T

Apoiado por aplicações de campo comprovadas e validação de engenharia, o dispositivo interno de exibição ao vivo de alta tensão tipo DXN8-Q/T da fábrica da Comewill oferece uma atualização prática de segurança para ambientes de alta tensão. O dispositivo permite confirmação visual instantânea do status de energização, evitando operações inseguras por meio de bloqueio automático.

O que é o dispositivo de exibição ao vivo de alta tensão interno do tipo DXN8-Q/T?

O dispositivo interno de exibição ao vivo de alta tensão tipo DXN8-Q/T é um dispositivo de segurança de função dupla que integra indicação de energização e proteção de bloqueio mecânico. Projetado para sistemas de quadros de distribuição internos de 6 a 40 kV, ele utiliza tecnologia de detecção de campo elétrico sem contato para detectar a presença de tensão e fornecer alertas visuais imediatos, ao mesmo tempo que evita o acesso não autorizado ou inseguro a equipamentos energizados.

Principais recursos:

1. Mecanismo duplo de proteção de segurança

LED brilhante piscando indica claramente o status de alta tensão ao vivo

O bloqueio automático evita a abertura das portas do painel quando energizado

Liberação instantânea quando a tensão é removida

Elimina operação incorreta e riscos de choque elétrico

2. Tecnologia de detecção sem contato

O princípio de acoplamento de campo elétrico garante uma detecção segura

Sem contato direto com peças energizadas

Melhora a segurança e prolonga a vida útil do dispositivo

3. Design Industrial Durável

Carcaça em ABS retardante de chamas

Resistente à poeira, umidade e flutuações de temperatura

Longa vida útil de 8 a 10 anos sem manutenção

4. Instalação rápida e padronizada

Furos de montagem pré-perfurados

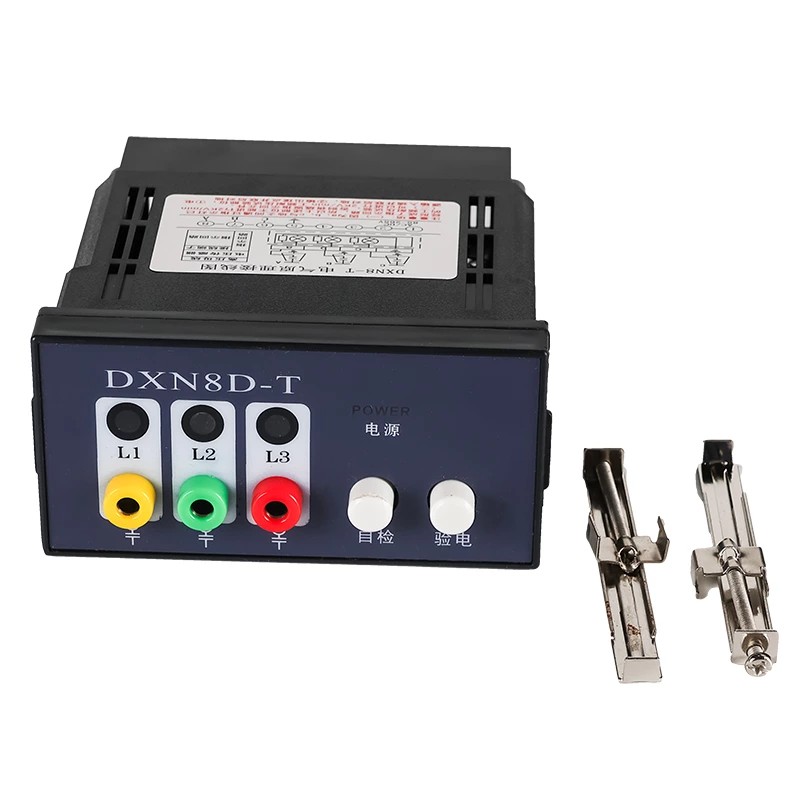

Kit completo de acessórios incluído

Não são necessárias ferramentas especiais ou configurações complexas

Instalação concluída em minutos

5. Capacidade de indicação de falhas

Identifica falhas de aterramento monofásico

O indicador de fase de falha desliga automaticamente

Acelera a solução de problemas e reduz o tempo de inatividade

Princípio Operacional

Detecção de campo elétrico → Conversão de sinal → Aviso de LED → Intertravamento → Indicação de falha

O dispositivo interno de exibição ao vivo de alta tensão Comewill (modelo DXN8-Q/T) utiliza acoplamento de campo elétrico e tecnologias de detecção sem contato para monitorar de forma segura e contínua o status ao vivo de equipamentos de 6–40kV em tempo real. O dispositivo abriga três sensores internos independentes, correspondentes respectivamente aos barramentos das fases A, B e C; esses sensores geram sinais detectando o campo elétrico de alta tensão e os transmitem ao módulo de exibição.

Quando o equipamento está energizado, os indicadores LED piscam e o mecanismo de intertravamento mecânico trava simultânea e automaticamente a porta do gabinete do quadro. Quando a tensão é removida, os indicadores desligam e o mecanismo de intertravamento é automaticamente desengatado – conseguindo assim uma combinação intuitiva de indicação de status ao vivo e proteção anti-má operação baseada em intertravamento. No caso de uma falta à terra monofásica, o indicador da fase em falta apaga enquanto os indicadores das duas fases restantes continuam a piscar, facilitando a localização rápida da falta no local.

Aplicativos

O tipo DXN8/QT é amplamente utilizado em sistemas internos de distribuição de alta tensão, incluindo:

Aparelhagem de média tensão (6–40kV)

Sistemas de barramento de entrada

Disjuntores e gabinetes de controle

Instalações de transformadores

Caixas de junção e reatores de alta tensão

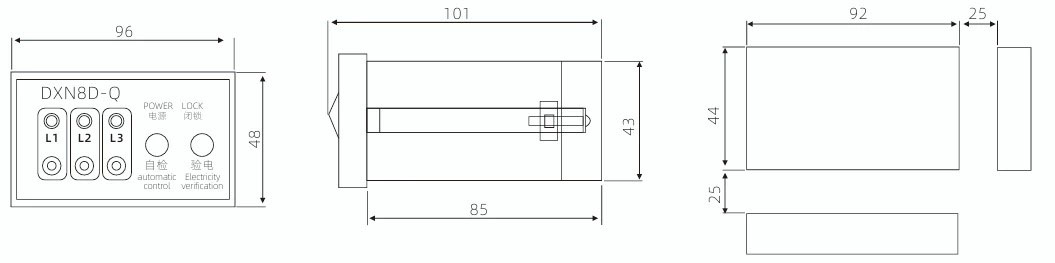

Forma e tamanho da abertura

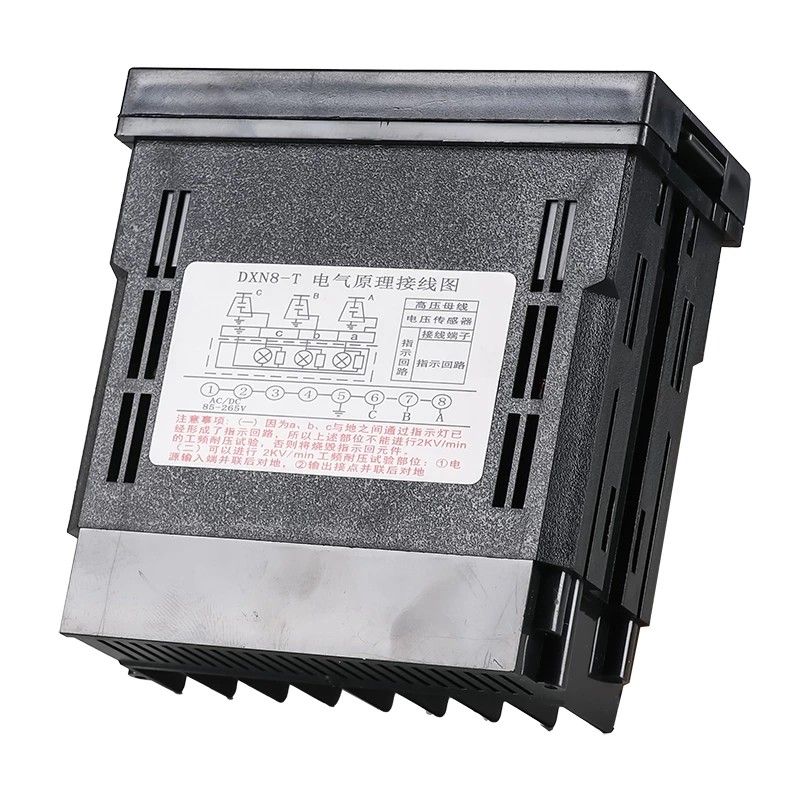

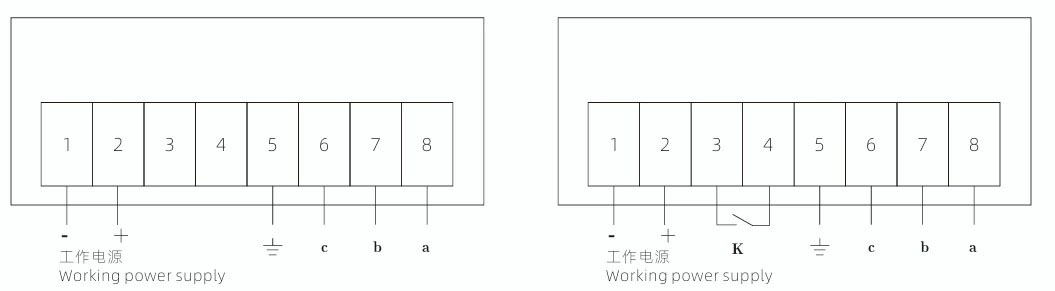

Diagrama de fiação da vista traseira
