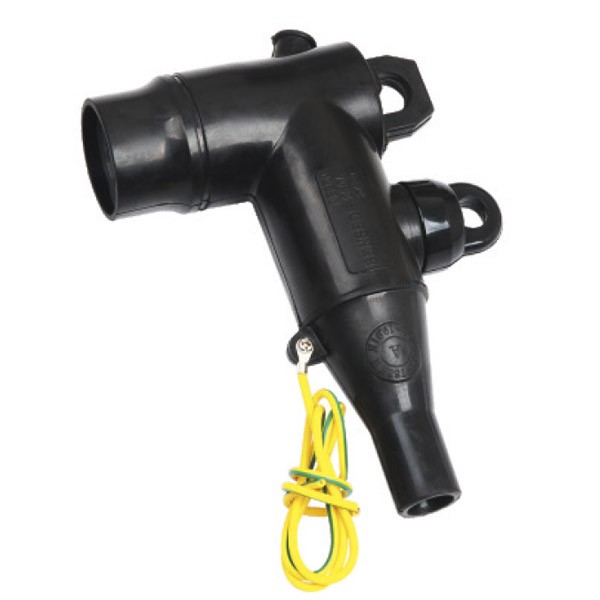

Conector de cotovelo Loadbreak de 24KV 250A

O conector de cotovelo sob carga ZT-24/250 24kV 250A de qualidade da fábrica Comewill com qualidade confiável é adequado para suas necessidades de fornecimento de conexão de alta tensão.
Combine-o com a bucha ou plugue correto e este conector fornecerá uma conexão separável totalmente blindada e totalmente submersível. Mesmo em ambientes úmidos e agressivos, ele funciona de forma constante. Também existem pontos de teste capacitivos integrados – você pode usá-los para verificar o status do circuito ou instalar indicadores de falha, o que facilita a manutenção e a solução de problemas.
Outra grande vantagem: não é necessário espaçamento mínimo entre fases. Você pode montá-lo verticalmente, horizontalmente ou em qualquer ângulo intermediário. Essa flexibilidade evita muitos problemas durante a instalação no local, adaptando-se a diferentes configurações de projeto.
Para suas necessidades de compra, oferecemos bons preços, MOQs flexíveis e entrega dentro do prazo para manter sua cadeia de suprimentos funcionando perfeitamente. Precisa de pedidos em grandes quantidades, amostras para testes ou suporte técnico para personalização? Nossa equipe está aqui para ajudar.
Se você procura conectores de cotovelo sob carga de alta qualidade, entre em contato. Prometemos fornecer produtos confiáveis ​​e econômicos para apoiar as operações do seu projeto.

Características:

◆ Combine o conector de cotovelo Loadbreak 24KV 250A com a bucha ou plugue correto e ele fornecerá uma conexão separável totalmente blindada e totalmente submersível.
◆ Ponto de teste capacitivo integrado — você pode usá-lo para verificar o status do circuito ou instalar um indicador de falha.
◆ Não é necessária folga mínima de fase.
◆ Opções de montagem: vertical, horizontal ou qualquer ângulo intermediário.

Aplicativo

◆ Utilizado para conectar cabos poliméricos a transformadores, quadros elétricos, motores e outros equipamentos através de um conector separável pré-moldado.
◆ Adequado para instalações internas e externas.
◆ Funciona para tensões de sistema de até 24 kV.
◆ Corrente contínua 250 A (pode suportar sobrecarga de 300 A por 8 horas).

Detalhes do cabo

- Cabos poliméricos (como XLPE, EPR)
- Condutores de cobre ou alumínio
- Telas semicondutoras ou metálicas
- Tamanho do condutor: 25 120 mm²

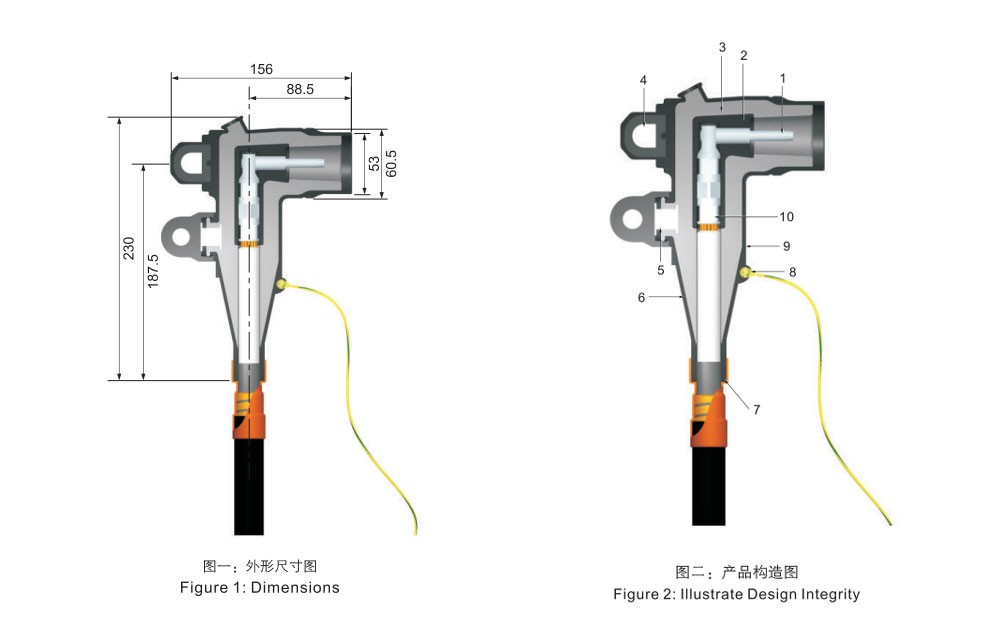

Estrutura do produto:

1. Haste condutora: Use a chave sextavada fornecida para aparafusar o pino de cobre estanhado no contato do condutor - fácil de instalar.
2. Inserção semicondutora: É uma tela de borracha condutora de EPDM moldada, usada principalmente para controlar o estresse elétrico.
3. Isolamento: A borracha isolante EPDM moldada é formulada e misturada em nossa própria fábrica, portanto a qualidade é garantida.
4. Olhal de puxar: É um olhal de puxar de aço inoxidável encapsulado com um detentor, que ajuda a posicionar a fiança.
5. Ponto de teste capacitivo: Este ponto permite verificar o status do circuito. Há também uma tampa de borracha condutora de EPDM moldada para mantê-la à prova d'água.
6. Alívio do estresse: A tela externa e o adaptador do cabo são projetados para aliviar o estresse do cabo.
7. Adaptador de cabo: A abertura é dimensionada para caber firmemente (ajuste de interferência), para que possa manter uma vedação estanque.
8. Olhal de Aterramento: É moldado diretamente na tela externa, destinado à ligação do fio terra.
9. Blindagem semicondutora: A borracha condutora EPDM moldada se conecta à blindagem do cabo. Isto mantém a tela contínua e garante que todo o conjunto esteja no potencial de terra.
10. Terminal de cabo condutor: É um conector de compressão bimetálico soldado por inércia, compatível com condutores de cobre e alumínio.

Perguntas frequentes

Q1: Qual é a função principal do conector de cotovelo Loadbreak 24kV 250A?
R: Permite a conexão e desconexão segura de circuitos de média tensão energizados, mantendo o isolamento total e o desempenho de comutação controlado por arco.

Q2: Este conector pode ser usado ao ar livre ou em sistemas subterrâneos?
R: Sim, é totalmente blindado e submersível, o que o torna adequado para sistemas de cabos subterrâneos, subestações externas e condições ambientais adversas.

Q3: Com quais cabos é compatível?
R: Suporta cabos isolados poliméricos, como XLPE e EPR, com condutores de cobre ou alumínio variando de 25 a 120 mm².

Q4: A instalação requer ferramentas especiais ou posicionamento rigoroso?
R: Não são necessárias ferramentas especiais e suporta instalação flexível em posições verticais, horizontais ou angulares, sem limitações de espaçamento de fases.
