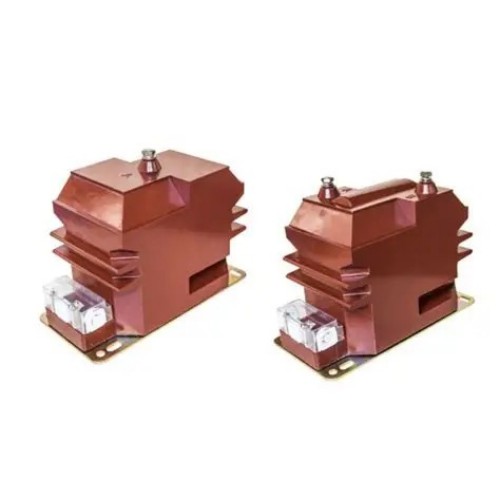

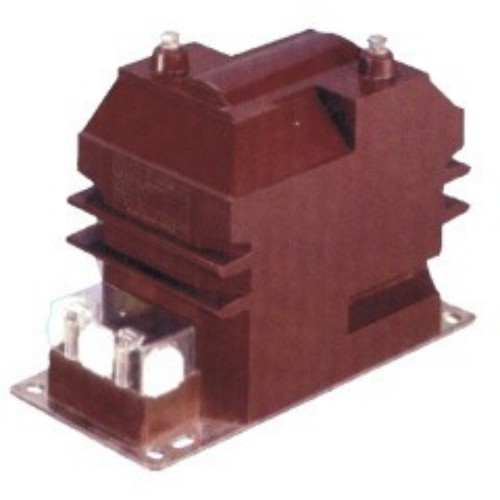

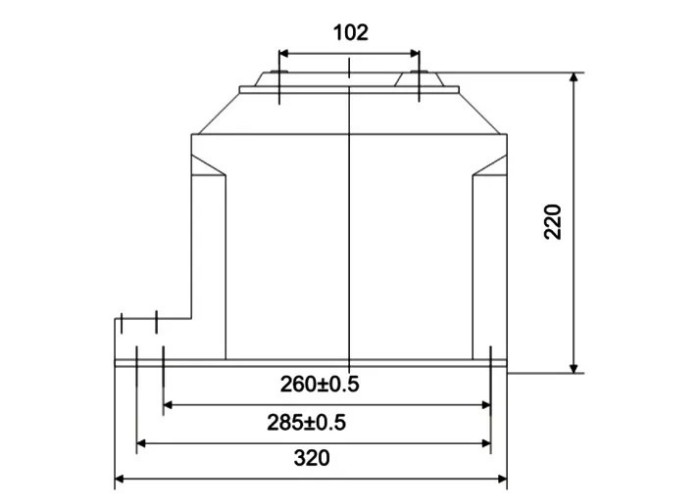

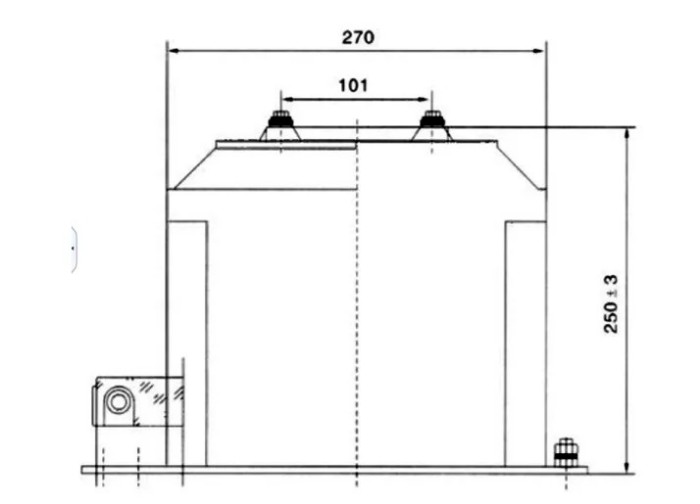

O transformador de tensão JDZ10-3/6/10A de alta qualidade é oferecido pelo fabricante chinês Comewill. Ele foi projetado para aplicações críticas e oferece desempenho confiável para medição de tensão, medição de energia, monitoramento em tempo real e proteção de relé em sistemas de energia de média tensão.
A série JDZ10 foi projetada para acomodar níveis de tensão de 3kV, 6kV e 10kV, com compatibilidade para frequências de 50Hz e 60Hz, tornando-os adaptáveis a diversas condições operacionais de média tensão. Fabricados em estrita conformidade com os padrões IEC 186 e GB1207-2006, esses transformadores fornecem uma base estável e confiável para medição e proteção do sistema. Como uma fábrica confiável com sede na China, a Comewill garante que cada unidade atenda a rigorosos padrões de qualidade.

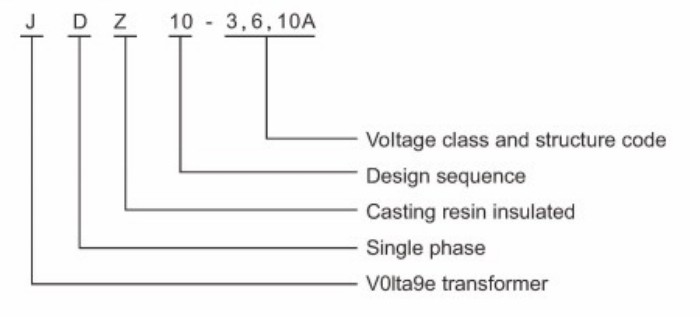

A designação do modelo dos transformadores de tensão RZL-10 e JDZ10-3/6/10 da Comewill define claramente os principais atributos do dispositivo:
J: Transformador de Tensão – especifica a categoria do equipamento.
D: Monofásico – adequado para aplicações em sistemas de energia monofásicos.
Z: Isolamento fundido em resina epóxi – melhora o desempenho e a durabilidade do isolamento.
3, 6, 10: Níveis de tensão – identifica compatibilidade com sistemas de 3kV, 6kV e 10kV.
Os transformadores suportam configurações de fiação monofásica e trifásica, proporcionando flexibilidade para vários requisitos de instalação.

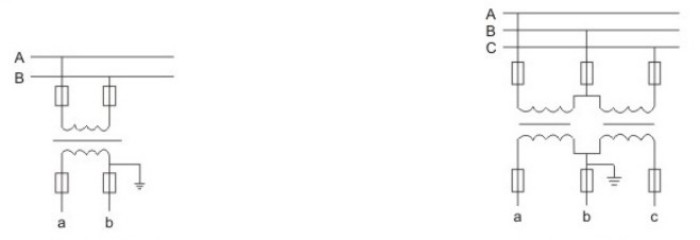

Diagrama de fiação de linha monofásica
Diagrama de fiação de linha trifásica
Diagrama de escrita de linha monofásica Diagrama de escrita de linha trifásica
Para garantir desempenho ideal e vida útil prolongada, as seguintes condições operacionais são recomendadas para o transformador de tensão Comewill JDZ10-3/6/10A:
Altitude: Adequado para instalação até 3.000 metros acima do nível do mar, com operação estável em áreas de grande altitude sem modificações especiais.
Temperatura ambiente: Faixa de temperatura operacional de -5°C a +40°C para evitar degradação do isolamento e desvio de precisão.
Umidade relativa: Máximo 65% a 20°C para evitar o envelhecimento induzido pela umidade dos componentes internos.
Nível de Poluição: Projetado para ambientes de poluição Classe II, capazes de lidar com pequenas contaminações internas ou externas.
Ambiente de instalação: Deve estar livre de gases corrosivos para proteger a carcaça e os enrolamentos internos.
Se o ambiente de instalação do seu lado for especial (como alta umidade e gases corrosivos), você poderá se comunicar com antecedência para personalizar um plano de adaptação!
O Transformador de Tensão JDZ10-3/6/10A é fabricado de acordo com as normas GB20840.3-2013 e GB20840.1-2010, garantindo total conformidade com os requisitos nacionais. As principais especificações incluem:
Fator de potência de carga: cos Φ = 0,8 (atraso), alinhado com as características convencionais do circuito secundário.
Distância de fuga: Projetada para nível de poluição II, minimizando os riscos de descarga elétrica do isolamento.
Desempenho: Medição estável e resposta de proteção sob condições operacionais padrão.
| Tipo | Taxa de tensão nominal (V) | Frequência (Hz) | Classe de precisão e saída nominal (VA) | Saída Limite(VA) | Nível de isolamento nominal (kV) | Observação | |||
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3,6/25/40 | Igual ao RZL10 |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7,2/32/60 | ||
| JDZ10-10A | 10.000/100 | 15 | 30 | 60 |
|
150 | 42/12/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3,6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7,2/32/60 | ||
| JDZ10-10B | 10.000/100 | 25 | 50 | 90 |
|
300 | 42/12/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3,6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7,2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 42/12/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3,6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7,2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 42/12/75 | ||
1. Quais são as principais características deste transformador de tensão JDZ10-3/6/10A?
Isolamento fundido em resina epóxi, totalmente vedado, design monofásico, tamanho compacto e alta durabilidade.
2. Quais níveis de tensão e frequências são suportados?
3kV, 6kV e 10kV, compatível com sistemas de 50Hz ou 60Hz.
3. Que normas cumpre?
IEC 186 e GB1207-2006 (GB20840.3-2013/GB20840.1-2010).
4. Quais são as condições operacionais exigidas?
Altitude ≤3000m, temperatura -5°C a +40°C, umidade ≤65% a 20°C, nível de poluição Classe II, sem gases corrosivos.
5. Pode ser customizado para ambientes especiais?
Sim, a Comewill oferece personalização para alta umidade ou condições corrosivas.
6. O que significam as letras modelo?
J = Transformador de tensão, D = Monofásico, Z = Isolamento fundido em resina epóxi, 3/6/10 = Nível de tensão.
7. Quais classes de precisão estão disponíveis?
0,2, 0,5, 1 e 6P, com saídas nominais de 15VA a 90VA.
