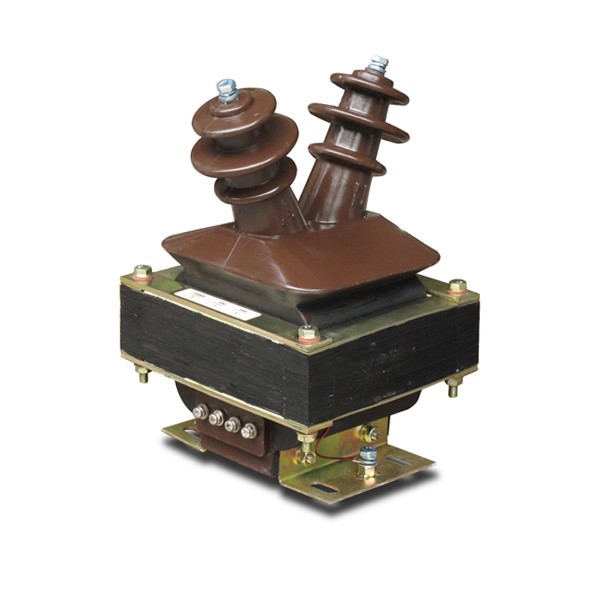

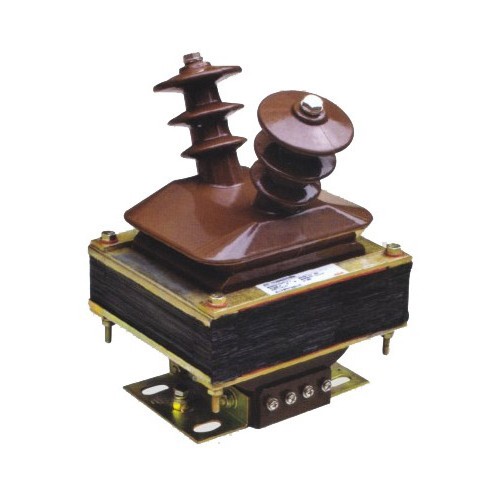

O transformador de tensão JDZJ-3/6/10W da Comewill Factory utiliza tecnologia de isolamento de resina epóxi fundida a vácuo totalmente fechada. Com um nível de descarga parcial de ≤20 pC, possui propriedades à prova de umidade, resistentes à poluição e antienvelhecimento, permitindo uma operação livre de manutenção durante toda a sua vida útil.

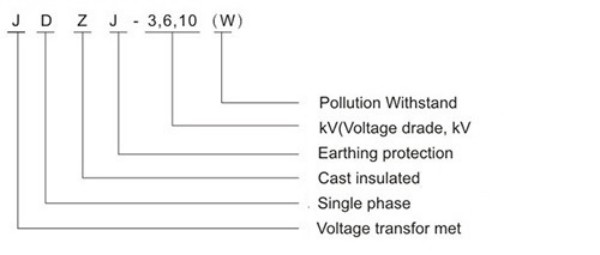

Modelos completos: incluindo JDZJ-3 (W), JDZJ-6 (W) e JDZJ-10 (W), correspondendo a níveis de tensão nominal de 3kV, 6kV e 10kV respectivamente, que podem atender às necessidades de aquisição de diferentes condições de tensão.
Alta precisão de medição: A adoção de uma estrutura monofásica com design de enrolamento duplo, controle rigoroso de erros de medição, em conformidade com padrões de medição e proteção de alta precisão, pode reduzir o risco de erros após a operação do equipamento.
Durável: Adotando tecnologia de isolamento de fundição a vácuo de resina epóxi totalmente fechada, possui as características de resistência à umidade, prevenção de poluição e resistência ao envelhecimento. A capacidade de descarga local é ≤ 20pC, o que pode proporcionar manutenção vitalícia e reduzir significativamente o investimento em custos posteriores de operação e manutenção.
Seguro e confiável: Forte resistência ao estresse ambiental, boa resistência ao arco e sobretensão, produzido estritamente de acordo com a norma GB 1207, adequado para ambientes poluídos Classe II, garantindo operação estável do sistema de energia.
Fácil instalação: O produto tem tamanho pequeno, peso leve, suporta instalação em qualquer direção e pode se conectar perfeitamente a quadros de distribuição de alta tensão e outros equipamentos, tornando-o mais adaptável para compras.
Os transformadores de tensão JDZJ-3/6/10W produzidos por nossa empresa passaram por rigorosos testes de qualidade, tecnologia madura e uma ampla gama de adaptabilidade, tornando-os uma opção de aquisição econômica para projetos de engenharia de energia e distribuição industrial.
Durante o período de cooperação em aquisições, podemos fornecer arquivos de parâmetros técnicos completos, orientação de seleção profissional e serviços abrangentes de suporte pós-venda para ajudar seu projeto de aquisição a avançar sem problemas e aterrissar com eficiência.
O transformador de tensão Comewill JDZJ-3/6/10W pode ser aplicado diretamente aos principais processos de energia, como medição de energia, controle de tensão e proteção de relé, e pode se adaptar a ambientes internos e ambientes operacionais industriais complexos.
Altitude não superior a 1000 metros;
Temperatura ambiental -5 ℃ a+40 ℃;
A 20 ℃, a umidade relativa não deve exceder 85%.
O produto passou no teste de vibração de intensidade de 0,4g, o que equivale a um terremoto de magnitude 9 na escala Richter. Boa resistência a manchas, adequado para uso em ambientes moderadamente poluídos. As condições acima podem garantir a operação estável dos transformadores JDZJ-6 e JDZJ-10 (W) sob vários ambientes e tensões mecânicas, especialmente adequadas para cenários de instalação interna.

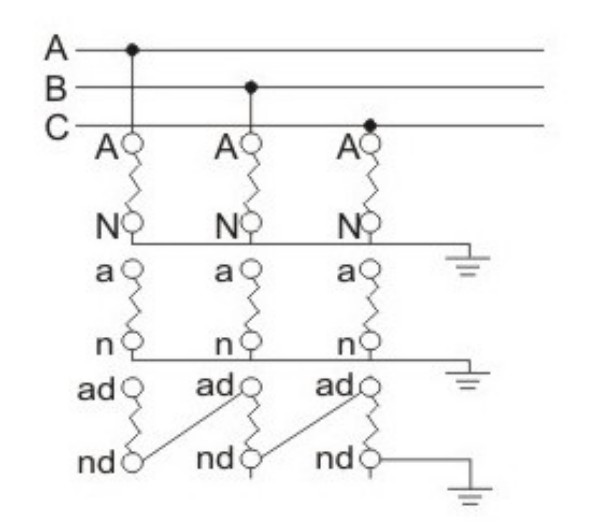

Diagrama de fiação da linha trifásica
| Parâmetro | JDZJ-3(W) | JDZJ-6(W) | JDZJ-10(W) |
| Relação de tensão nominal | 3000/√3/100/√3/100/3 | 6000/√3/100/√3/100/3 | 10000/√3/100/√3/100/3 |
| Frequência (Hz) | 50 | 50 | 50 |
| Saída secundária nominal (VA) Classe de precisão 0,5 Classe de precisão 1 Classe de precisão 3 | 305080 | 5080200 | 80150300 |
| Saída máxima (VA) | 200 | 400 | 500 |
| Nível de isolamento nominal | 3,5/23/40 | 6,9/32/60 | 42/12/75 |
Personalização: Nossa fábrica oferece suporte a taxas de tensão, saídas secundárias e níveis de isolamento personalizáveis para atender às suas necessidades específicas e ambiente operacional especial. Nossa equipe pode projetar produtos sob medida para você otimizar o desempenho e a estabilidade para atender aos requisitos do seu sistema de energia.

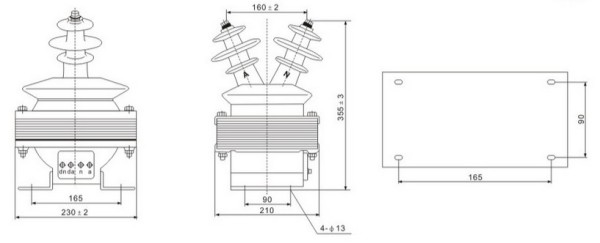

JDZJ-3.6.10(W) Esboço e dimensões de instalação
