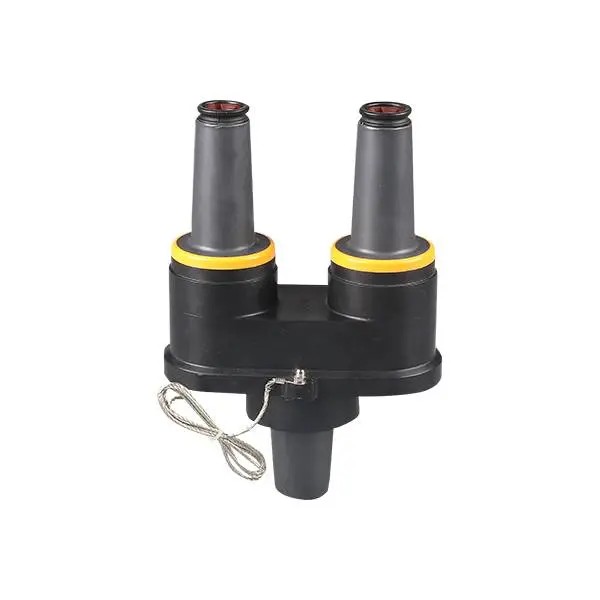

Inserção de alimentação rotativa de 24KV 200A

Compre o inserto feedthru giratório 24KV 200A da Comewill, um fabricante e fornecedor confiável de acessórios para cabos de média tensão na China. Projetado para sistemas de distribuição de 24 kV, este inserto feedthru giratório permite a configuração de buchas duplas a partir de um único poço de bucha, permitindo fácil conversão de transformadores radiais em sistemas de alimentação direta, ao mesmo tempo em que adiciona proteção contra surtos. Com instalação de catraca limitadora de torque patenteada, isolamento EPDM e design submersível totalmente blindado, a Comewill oferece soluções de alta qualidade, no atacado, personalizadas e em estoque para distribuição de energia subterrânea segura e eficiente.

Definição do Produto

Um inserto feedthru giratório de 24KV 200A é um acessório de corte de carga instalado em um poço de bucha universal em equipamentos como transformadores montados em almofada ou comutadores. Ele cria duas interfaces de corte em carga de 200A, permitindo que os engenheiros conectem vários cabos, instalem pára-raios ou convertam sistemas de alimentação radial em configurações de alimentação direta.

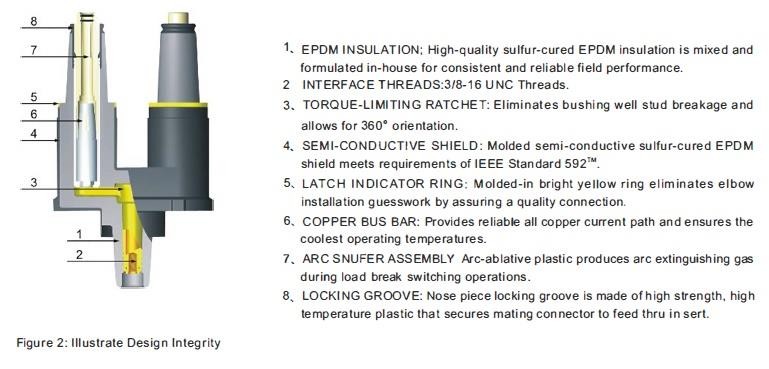

Principais recursos técnicos

1. Design de passagem de interface dupla

A inserção permite duas interfaces de interrupção de carga de um poço de bucha, facilitando a conversão de transformadores de alimentação radial em transformadores de alimentação direta ou a adição de proteção de pára-raios em série. Isso melhora muito a flexibilidade da rede.

2. Mecanismo de catraca limitador de torque patenteado

Um design de catraca limitador de torque integrado evita que os instaladores apertem demais acidentalmente os parafusos do poço da bucha. Quando o torque correto é alcançado, o mecanismo produz um clique audível, garantindo uma instalação precisa e segura e reduzindo o risco de danos ao equipamento.

3. Posicionamento giratório de 360°

Após a instalação, a inserção pode ser girada 360 graus, permitindo que os engenheiros posicionem os conectores de acordo com os requisitos de roteamento dos cabos. Este recurso simplifica a instalação em compartimentos confinados de transformadores.

4. Isolamento EPDM de alta qualidade

O produto é moldado a partir de borracha isolante e semicondutora EPDM curada com enxofre, proporcionando excelente isolamento elétrico, controle de tensão e vedação ambiental. Quando usado com componentes correspondentes, forma um sistema de conexão totalmente blindado e submersível.

5. Indicador visual de instalação

Um anel indicador de trava amarelo localizado ao redor do colar da bucha oferece uma confirmação clara da instalação. Quando o anel estiver totalmente coberto pelo conector em cotovelo, a conexão estará segura. Se visível, são necessários ajustes. Isso melhora a precisão e a segurança da instalação.

Instalação

Nenhuma ferramenta especial é necessária para a instalação adequada da pastilha. Uma pastilha limpa e lubrificada é simplesmente colocada no poço da bucha e girada no sentido horário. Quando a catraca limitadora de torque for liberada, emitindo um clique audível, a inserção estará instalada corretamente e apertada com o torque correto. A rotação contínua no sentido horário permite um posicionamento completo de 360° para atender às demandas da aplicação. Para remover um inserto desenergizado basta girar no sentido anti-horário.

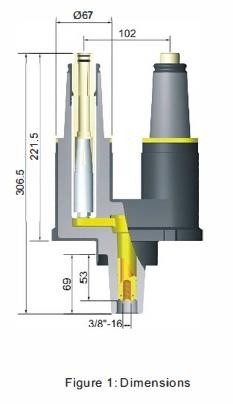

Descrição e Dimensões

Perguntas frequentes

 1. Para que é usado um inserto feedthru rotativo 24KV 200A?

Ele é usado em sistemas de distribuição de média tensão para criar duas interfaces de corte em carga de 200A a partir de um poço de bucha, permitindo conexões de cabos, conversão de passagem de transformador e instalação de pára-raios.

2. Onde este produto é comumente instalado?

Geralmente é instalado em transformadores montados em almofadas, painéis de distribuição subterrâneos e gabinetes de distribuição de energia em redes de cabos subterrâneos.

3. Quais conectores são compatíveis com este inserto?

O inserto funciona com conectores de cotovelo sob carga de 200A, pára-raios de cotovelo e poços de buchas de equipamentos com a mesma classificação de tensão.

4. O inserto suporta uso subterrâneo?

Sim. Com isolamento EPDM e um design submersível totalmente blindado, funciona de forma confiável em ambientes subterrâneos ou externos.

5. Qual é a vantagem do design giratório?

O posicionamento giratório de 360° permite o roteamento flexível dos cabos, facilitando a instalação em espaços limitados de transformadores ou quadros de distribuição.

6. O que indica o anel indicador amarelo?

Se o anel amarelo estiver totalmente coberto, o conector cotovelo está instalado corretamente. Se ainda estiver visível, a conexão precisa de ajuste.
