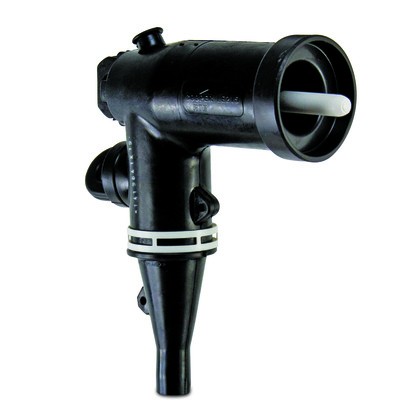

Conector de cotovelo Loadbreak de 15KV 200A

Compra preferencial - Welcome (Wenzhou) Electric Co., Ltd Conector de cotovelo de desconexão de carga 15kV 200A com ponto de teste

Como fabricante profissional, a Comewill gostaria de fornecer a você um conector de cotovelo sob carga 15KV 200A de alta qualidade, que possui uma estrutura confiável e forte adaptabilidade, que pode atender aos requisitos de conexão eficiente do sistema de distribuição. É uma escolha de alta qualidade em compras de engenharia de energia que combina segurança e praticidade.

RECURSOS DOS COMPONENTES

Blindagem externa moldada: O invólucro tem 1/8 de polegada de espessura e a bainha condutora EPDM curada com peróxido é resistente ao desgaste e é parte integrante do projeto sem carga.

Isolamento EPDM: Processo de cura por peróxido, com boas características de relaxamento de tensões, propício para garantir uma longa vida útil em altas temperaturas ambientes. Este material é compatível com todos os isolamentos e blindagens de cabos dielétricos sólidos.

Inserções condutoras moldadas: Usadas para controlar o estresse elétrico e fornecer blindagem para conectores de compressão.

Olho operacional: Projetado para permitir a operação liga-desliga de uma ferramenta de vara de manobra adequada quando energizada (sob carga). Ele é construído para suportar tensão estática de 500 lb e momento de torção de 10 pés-lb

Terminal de compressão: atende a todos os requisitos da ANSI C119.4 para conectores Tipo A.

Ponto de teste: Suporte à instalação de indicadores de circuito de falha. Este ponto funciona como um indicador de presença de tensão quando usado com equipamentos de alta impedância.

Entrada do cabo: Camada de borracha semicondutora, utilizada para estender a camada de blindagem do isolamento do cabo e controlar o estresse de tensão interna; seu ajuste de interferência com a superfície de isolamento do cabo garante distância de fuga e rigidez dielétrica suficientes.

Guia de aterramento: Fornece um meio de conectar fios de drenagem para garantir estruturas livres de interferências.

Banda ID branco-preto-branco: Cotovelo de identificação com operação de comutação trifásica e classificação de fechamento de falha de 3 Ø.

Interface do Operador: Usada para combinar qualquer componente fabricado de acordo com os padrões IEEE.

Anel de travamento: Prende o cotovelo ao produto correspondente. Quando a tensão aplicada excede seu valor inicial de desengate da ranhura correspondente do inserto da bucha, a chave seccionadora de carga é acionada para obter uma desconexão rápida.

Sonda de interrupção de carga: feita de cobre estanhado para garantir um caminho de corrente suave e suportar operação de comutação liga/desliga de carga estável.

Descrição

Vantagens e Aplicações | Conector de cotovelo de desconexão de carga de fio de enrolamento

Principais pontos fortes
A desconexão segura de carga e a comutação do conector cotovelo sob carga de 15KV 200A podem ser alcançadas sem a necessidade de ferramentas externas, com operação conveniente e eficiente;
Adotando um design totalmente blindado e submersível para garantir a segurança dos operadores em todos os aspectos;
O conector de cotovelo sob carga 15KV 200A pode ser intercambiável com outros conectores que atendem ao padrão IEEE 386, com forte compatibilidade;
Fornece acessórios opcionais, incluindo inserções de desconexão de carga, plugues isolados e mangas de aterramento, para atender às diversas necessidades de uso.

Cenários aplicáveis

Transformadores e painéis tipo caixa
Sistema de vala subterrânea para cabos
Poste riser para cabos de distribuição (poste vertical para cabos de distribuição)
Energia eólica, energia solar e sistemas de distribuição industrial
Este conector de cotovelo sob carga de 15KV 200A de qualidade fornece uma solução segura e eficiente para sistemas modernos de distribuição de média tensão com seu design estrutural robusto e durável e desempenho estável e confiável.
