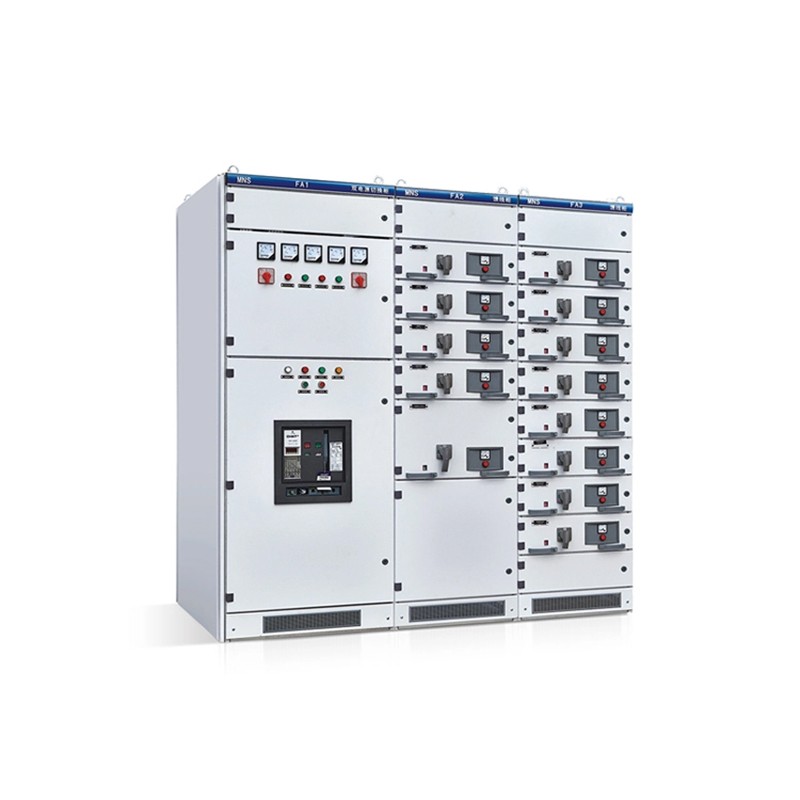

Painel de distribuição extraível de baixa tensão MNS

Da seleção à implantação, o painel extraível de baixa tensão MNS de alta qualidade da Welcome (Wenzhou) Electric Co., Ltd., um fabricante profissional na China, demonstra vantagens significativas: suporta a personalização de configurações de circuito de acordo com a capacidade de distribuição de energia, é compatível com a integração de componentes de várias marcas e pode ser rapidamente colocado em operação sem depuração complexa durante a instalação. Seja para aquisição em massa em novos projetos ou para substituição de atualização de sistemas existentes, ele fornece suporte sólido para a operação estável de sistemas de energia por meio de distribuição eficiente de energia e proteção de segurança, tornando-o uma escolha ideal que equilibra desempenho e economia.

Apresentando um design totalmente modular, cada unidade funcional (como disjuntores e sistemas de barramentos) pode ser rapidamente retirada ou inserida, reduzindo significativamente a dificuldade de manutenção e garantindo o fornecimento contínuo de energia. O quadro extraível de baixa tensão MNS é feito de placas de aço laminadas a frio de alta resistência, combinadas com uma estrutura de compartimento de precisão, alcançando isolamento elétrico completo e proteção para suportar sobrecarga e impactos de curto-circuito sob condições adversas de trabalho.

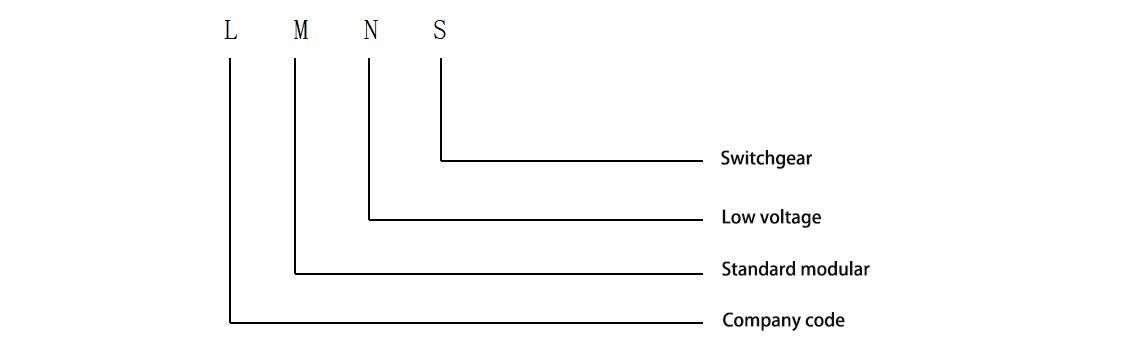

Significado do modelo do produto

1. Especificação de temperatura ambiente: O painel extraível de baixa tensão MNS de alta qualidade da Comewill opera dentro de uma faixa de temperatura do ar ambiente definida - limite superior de +40°C, limite inferior de -5°C, com a temperatura média de 24 horas não excedendo +35°C. Em cenários onde a temperatura no local se desvia além deste escopo, a operação reduzida do equipamento é obrigatória. Para garantir a correspondência ideal de desempenho, recomenda-se que a parte compradora divulgue o perfil real de temperatura do local de instalação durante as discussões pré-aquisição com a Welcome (Wenzhou) Electric Co., Ltd.
2. Parâmetro de umidade relativa: Na temperatura ambiente máxima de +40°C, a umidade relativa deve ser mantida abaixo de 50%. Temperaturas mais baixas permitem níveis de umidade mais elevados, por exemplo, 90% de umidade relativa é aceitável a +20°C. Notavelmente, a parte compradora deve levar em consideração o possível problema de condensação desencadeado por flutuações abruptas de temperatura durante o planejamento da aquisição e a instalação no local, e consultar proativamente o fabricante para obter soluções anticondensação, se necessário.
3. Limite de altitude de instalação: A altitude padrão para instalação do equipamento é definida em no máximo 2.000 m acima do nível do mar. Para projetos situados em áreas de altitude superior a 2.000 m, o equipamento precisa ser operado com a correspondente redução de capacidade. É essencial que a parte compradora indique claramente a altitude exata de instalação no contrato de aquisição, permitindo que a Welcome (Wenzhou) Electric Co., Ltd. faça ajustes preventivos nos parâmetros do equipamento.
4. Critérios de instalação no local: O painel deve ser instalado em um ambiente livre de ameaças de incêndio, riscos de explosão, poeira excessiva, erosão química e fortes vibrações ou impactos. Antes da entrega do equipamento, o comprador deve verificar se o local de instalação atende a estes critérios; não fazer isso pode levar ao comprometimento do desempenho do equipamento e à redução da vida útil do serviço.
5. Consulta Ambiental Especial: Caso o ambiente real do projeto não esteja alinhado com as condições acima mencionadas, o usuário (parte compradora) deverá se envolver em comunicação e negociação oportunas com a Welcome (Wenzhou) Electric Co., Ltd.

Principais Parâmetros Técnicos

Observação: Para a solução de fiação traseira, recomenda-se uma profundidade de gabinete de 1.000 mm.

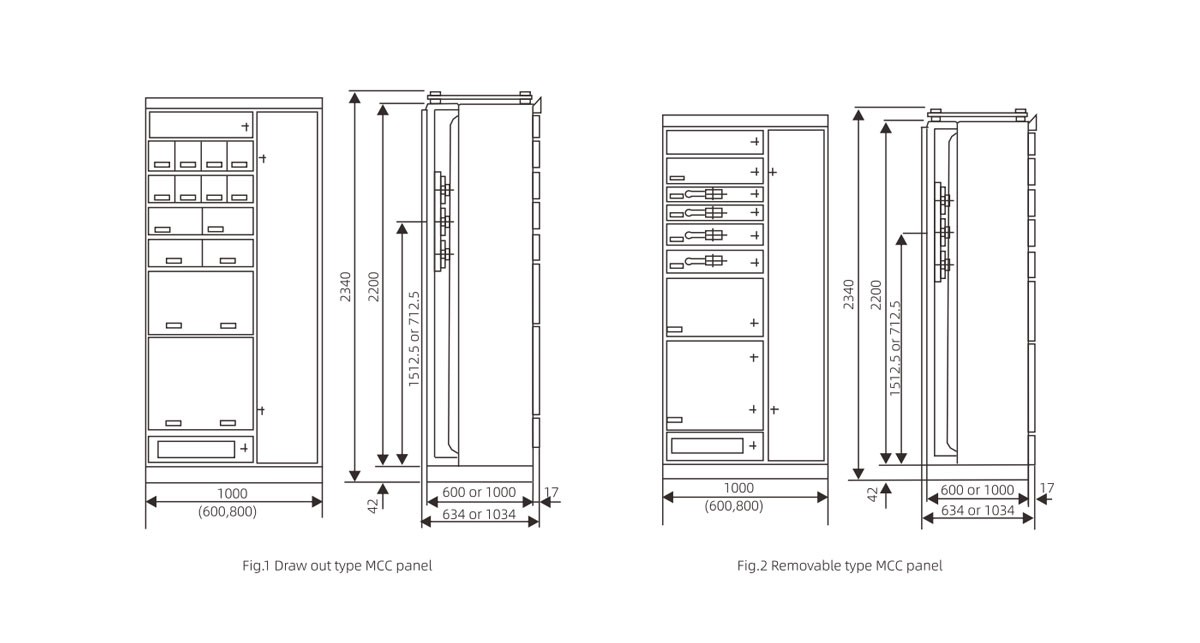

Tamanho do produto

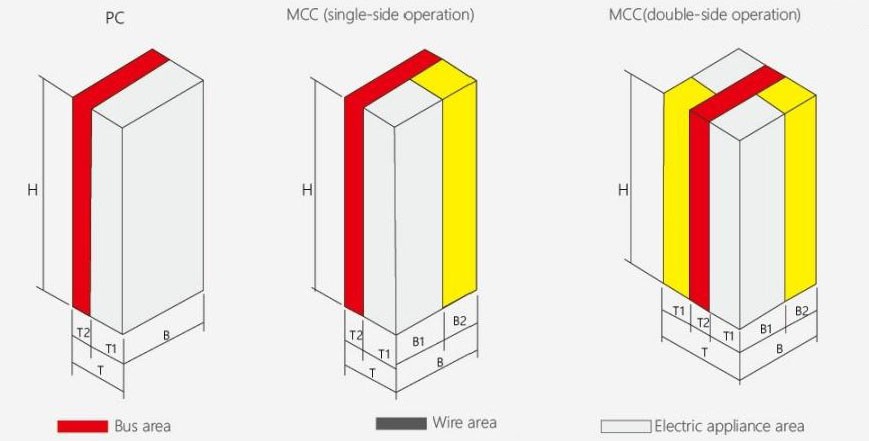

Diagrama esquemático do corpo do gabinete

Principais recursos do painel extraível de baixa pressão

Adaptabilidade e segurança são os principais determinantes que tornam único o quadro extraível de baixa tensão MNS. Esses recursos principais incluem o seguinte:
Design modular: isso ajuda na instalação mais rápida e nas modificações do sistema, tornando-o relevante para diferentes setores.
Fácil manutenção: Os pinos-guia permitem que as peças acessíveis estejam ao seu alcance, minimizando assim o tempo de inatividade.
Medidas de segurança: Configurações de alta separação interna fornecem isolamento eficaz de falhas e confiabilidade para os operadores.
Parâmetros técnicos:
Tensão nominal: Tem tensão de operação de até 690 V, permitindo que seja útil em diferentes aplicações de distribuição de energia.
Corrente suportável de curto prazo: Essa classificação é robusta, permitindo até 100kA, proporcionando excelente desempenho em condições de falha.

Quanto às perguntas sobre o painel, somos de opinião que os três primeiros links disponíveis no site do Google destacaram adequadamente essas questões quando examinamos as questões relacionadas à construção do painel MNS e à implementação robusta de segurança. Eles ilustraram mais uma vez a flexibilidade do painel MNS, seu design modular e, principalmente, seus recursos de segurança porque o painel é empregado em diferentes configurações. Seu emprego em instalações industriais ou data centers traz como grande destaque a robustez do switchgear para operar em condições difíceis. Portanto, os parâmetros técnicos que produzi aqui têm influência nessas fontes, enfatizando sua praticidade e confiabilidade.

Locais de aplicação

O gabinete de baixa tensão MNS fornecido pela Welcome (Wenzhou) Electric Co., Ltd. é uma opção de aquisição de grande sucesso para sistemas de distribuição de energia de baixa tensão, amplamente aplicado em cenários-chave, como centrais de distribuição de energia, fábricas, empresas industriais e de mineração, centrais de energia nuclear e distribuição de edifícios. Como um painel extraível de baixa tensão profissional, seu projeto e correspondência de aquisição levam em consideração diversos fatores ambientais e requisitos técnicos, garantindo forte adaptabilidade às necessidades do projeto.
Em primeiro lugar, em termos de adaptação à temperatura ambiente – um fator chave para a avaliação do desempenho de compras – a Welcome (Wenzhou) Electric Co., Ltd. definiu claramente a faixa de operação para o gabinete de baixa tensão MNS: a temperatura do ar ambiente não deve exceder +40°C ou ser inferior a -5°C. Este padrão de temperatura garante que o gabinete possa operar de forma estável na maioria dos ambientes regionais, fornecendo garantias confiáveis ​​para projetos de aquisição em diferentes zonas climáticas.
Além disso, a limpeza do ar e a umidade relativa também são considerações importantes nas especificações técnicas de aquisição. O gabinete de baixa tensão MNS estipula que quando a temperatura máxima atingir +40°C, a umidade relativa não deve exceder 50%; enquanto em temperaturas mais baixas é permitida uma umidade mais alta, como 90% de umidade relativa a +20°C. Esta capacidade flexível de adaptação à umidade permite que o gabinete atenda às necessidades ambientais de vários projetos de aquisição, seja em áreas secas ou moderadamente úmidas.
A limitação de altitude é outro parâmetro crítico de aquisição. O gabinete de baixa tensão MNS foi projetado com limite de altitude não superior a 2.000 metros acima do nível do mar, garantindo operação normal em regiões de planalto. Para projetos de aquisição em áreas de grande altitude além deste limite, a Welcome (Wenzhou) Electric Co., Ltd. pode fornecer soluções de redução de potência personalizadas para atender aos requisitos ambientais especiais do projeto.
