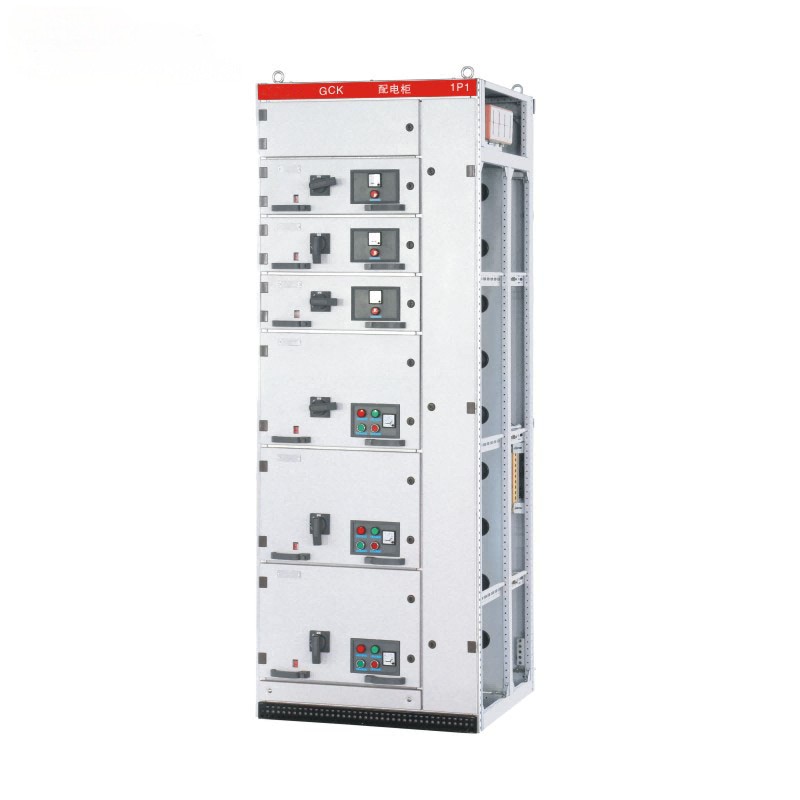

O painel extraível de baixa tensão GCK da fábrica Comewill apresenta alta estabilidade, forte desempenho elétrico e manutenção flexível. A tensão operacional nominal do sistema pode atingir até 690V, a corrente nominal do barramento horizontal até 4000A e a corrente suportável de curto prazo até 80kA. O gabinete é construído em chapa de aço galvanizado de alta qualidade, oferecendo resistência à corrosão, alta resistência e múltiplas proteções de intertravamento de segurança.
1. Múltiplas proteções de segurança
· Isolamento e intertravamento confiáveis: O painel de distribuição extraível de baixa tensão GCK de alta qualidade da Comewill é dividido em três zonas mutuamente isoladas - sala de barramentos, sala de unidades funcionais e sala de cabos - evitando efetivamente a propagação de acidentes e facilitando a manutenção em tempo real. As unidades de gavetas estão equipadas com mecanismos de intertravamento mecânico. Quando o interruptor está na posição fechada, as portas das gavetas não podem ser abertas, garantindo o cumprimento dos procedimentos de segurança.
2. Boas propriedades elétricas e estruturais
· Potente capacidade de carga de energia: Tensões nominais de operação de até 400V e 690V, com tensões nominais de isolamento de 660V e 1000V. O barramento horizontal pode suportar uma corrente nominal máxima de 4000A, com tolerância de corrente de curto prazo de até 80kA (1 segundo) e tolerância de corrente de pico de 176kA.
· Estrutura robusta do gabinete: A estrutura do gabinete possui tecnologia de borda dupla dobrada com placas de aço revestidas de alumínio-zinco, garantindo resistência à corrosão e integridade estrutural. O barramento horizontal é posicionado na parte superior do gabinete, completamente isolado das zonas de unidades funcionais e áreas de cabos, garantindo distância de segurança suficiente entre o barramento e o pessoal de manutenção.
3. Operação conveniente e potencial inteligente
· Fácil instalação e manutenção: A tampa superior removível da área do barramento horizontal facilita a instalação do barramento no local.
| Parâmetros avaliados | Dados |
| Tensão operacional nominal | 380V, 400V, 660V, 690V |
| Tensão nominal de isolamento | 660V ou 1000V |
| Frequência nominal | 50 Hz (60 Hz) |
| Barramento Horizontal de Corrente Nominal | Até 4000A (6300A em alguns designs) |
| Barramento vertical: | 630A a 2000A |
| Corrente suportável de curta duração (1s) Barramento horizontal | 50kA, 80kA, 100kA |
| Barramento vertical | 30KA, 35KA, 50KA |
| Barramento horizontal de corrente suportável de pico | Barramento vertical de 105kA, 176kA: 63kA, 105kA |
| Grau de proteção do gabinete | IP30, IP40, IP41, IP54 (dependendo da configuração) |
| Motor de controle máx. Capacidade | 320 kW |
| Dimensões | (L x P x A) 600 (800, 1000) x 800 (1000) x 2200 mm |
O painel extraível de baixa tensão GCK da Welcome (Wenzhou) Electric Co., Ltd. é amplamente utilizado em aplicações que exigem distribuição e controle eficientes de energia, como:
· Indústria energética: usinas, subestações.
· Áreas industriais: petroquímica, laminação metalúrgica, indústria leve e empresas têxteis.
· Indústria da construção: edifícios altos, comunidades residenciais.
· Instalações públicas: aeroporto, trânsito ferroviário, cais, engenharia municipal.
O painel extraível de baixa tensão Comewill GCK oferece uma solução de distribuição de energia de baixa tensão eficiente e confiável, apresentando design modular flexível, proteção de segurança abrangente, desempenho elétrico robusto e fácil manutenção. Com sua ampla gama de aplicações e compatibilidade padronizada, ele se destaca como a escolha ideal para atualizações de sistemas de energia ou novas instalações em vários projetos.
