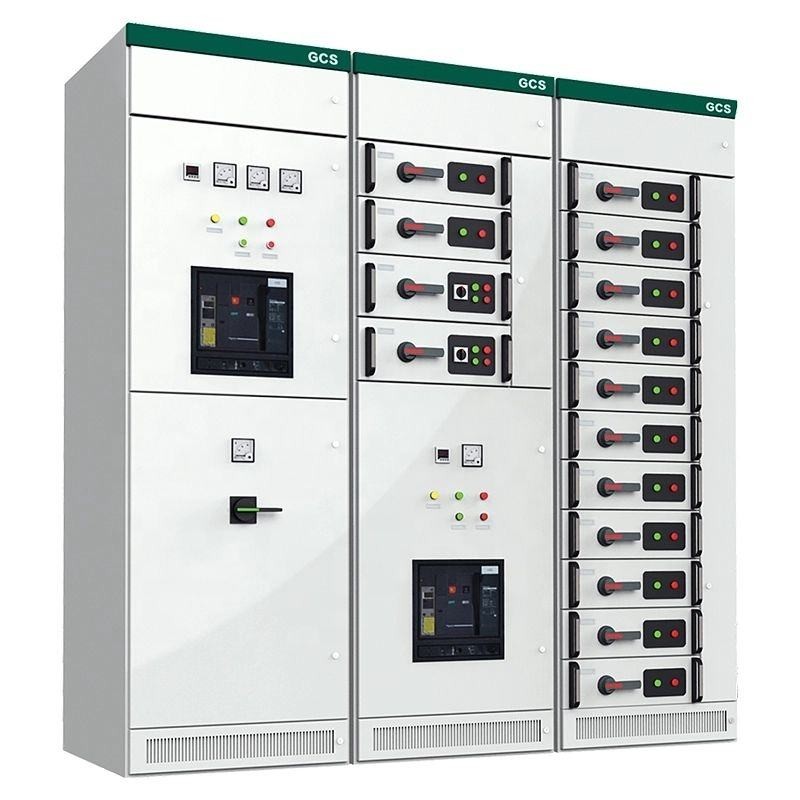

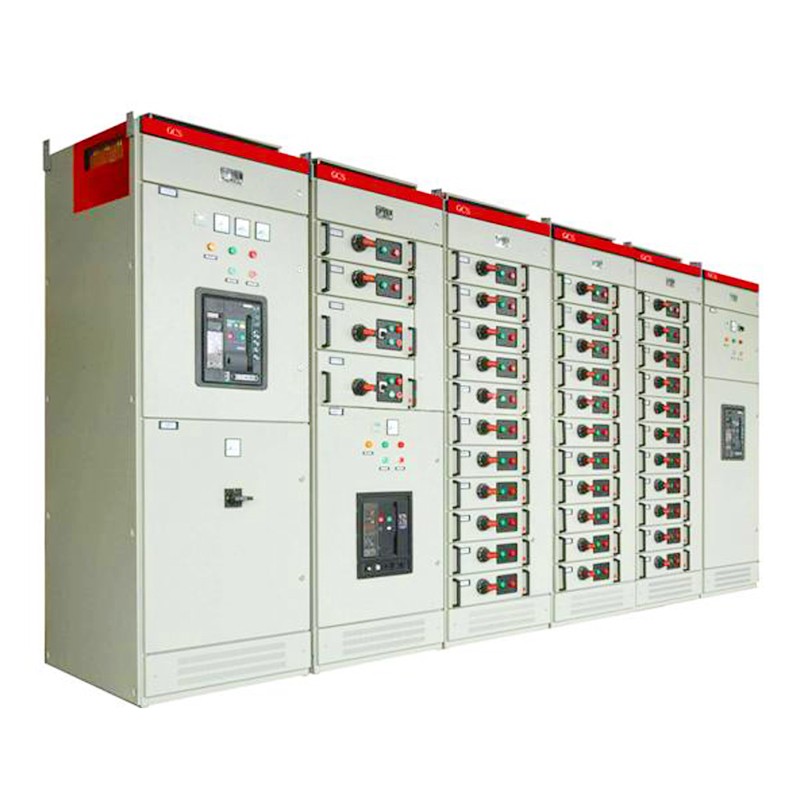

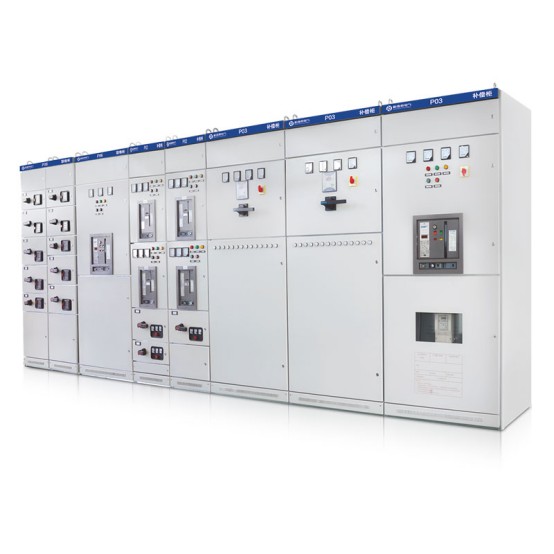

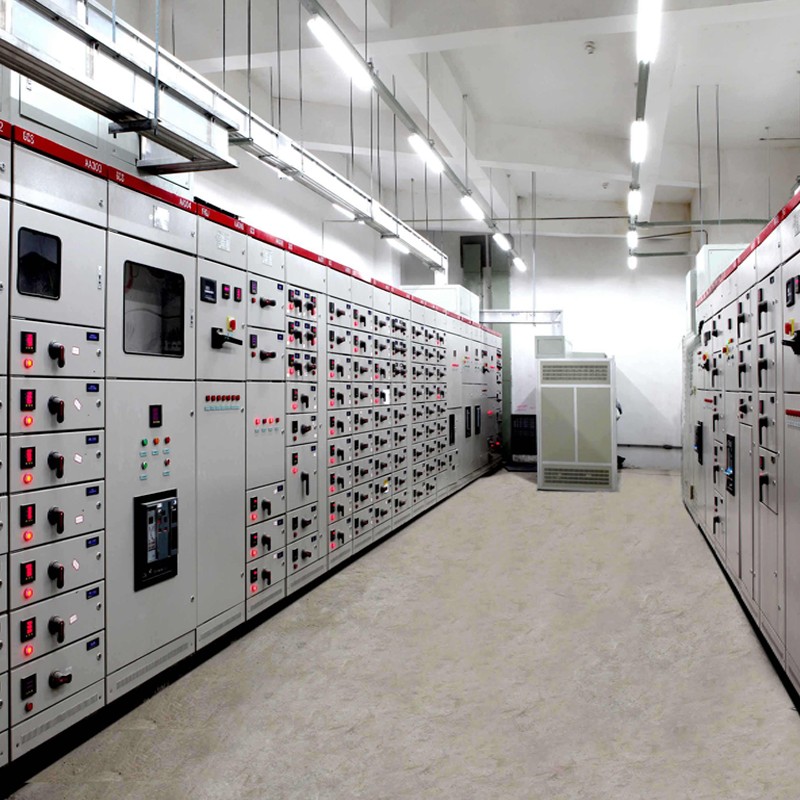

Painel de distribuição extraível de baixa tensão GCS

O painel extraível de baixa tensão GCS de alta qualidade da Comewill possui alta capacidade de fechamento e interrupção, boa estabilidade dinâmica e térmica, uma estrutura avançada e razoável, um esquema elétrico flexível, um alto nível de proteção, segurança e confiabilidade, facilidade de manutenção e excelentes indicadores de desempenho técnico.

Recurso

1. A estrutura do gabinete do painel extraível de baixa tensão GCS adota a tecnologia de dobramento duplo e é fabricada a partir de placas de aço revestidas de alumínio e zinco. Projetada com furos modulares de 25 mm (perfil K), a estrutura possui uma estrutura simples e durabilidade excepcional. Montado com conexões precisas de parafusos transversais e longitudinais, toda a estrutura não requer manutenção durante toda a sua vida útil.
2. O invólucro do gabinete é submetido a galvanoplastia e revestimento em pó para maior proteção. A tampa superior do compartimento do barramento horizontal é removível, facilitando a instalação do barramento no local e reduzindo a complexidade operacional.
3. As zonas funcionais dentro do gabinete são claramente divididas, compreendendo principalmente compartimentos de unidades funcionais e compartimentos de cabos. Cada unidade opera de forma independente com funções isoladas, garantindo que não haja interferência mútua entre os diferentes componentes.
4.O barramento horizontal é montado horizontalmente na parte inferior do gabinete, melhorando significativamente sua capacidade de suportar o estresse elétrico induzido por correntes de curto-circuito.
5.Apresentando uma estrutura tipo gaveta, o gabinete pode acomodar até 36 circuitos, cada um com corrente nominal de 400A ou inferior. Os circuitos de gaveta suportam conversão de três posições sem comprometer o índice de proteção do gabinete.
6.Cada unidade funcional pode abrigar no máximo 11 gavetas de tamanho normal ou 22 gavetas de meio tamanho (1/2), oferecendo opções de configuração flexíveis.
7. As gavetas estão equipadas com cinco posições operacionais: Aberta, Fechada, Teste, Extraída e Isolada. Indicadores de áudio, visuais e textuais correspondentes fornecem sinais de status claros para operação intuitiva.

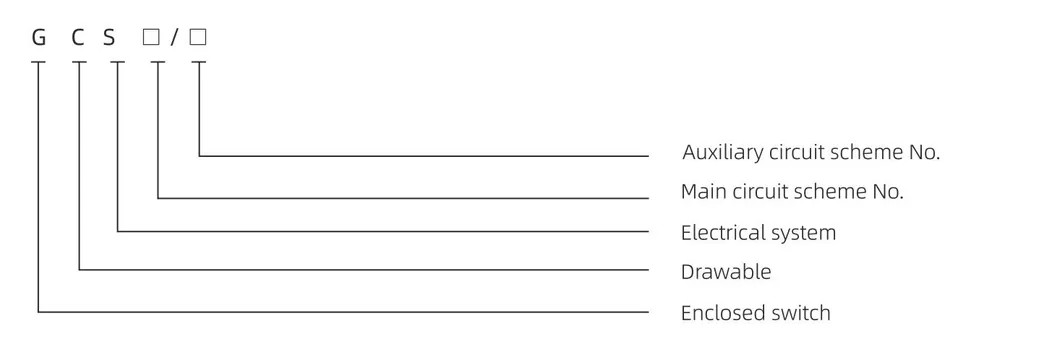

Visão geral do produto

O painel extraível de baixa tensão GCS, desenvolvido e fornecido de forma independente pela Welcome (Wenzhou) Electric Co., Ltd., é um conjunto completo de equipamentos de desempenho premium feito sob medida para sistemas de distribuição de energia de baixa tensão - uma escolha ideal para aquisição de engenharia, correspondência de projetos e aquisição de equipamentos em massa. Integrando uma estrutura modular científica com desempenho elétrico confiável, este conjunto de manobra é amplamente adquirido e aplicado em cenários-chave, como usinas de energia, oficinas industriais, edifícios altos e complexos comerciais de grande escala, servindo como um dispositivo central para controle de distribuição de energia e alocação precisa de energia.
Sua principal vantagem de aquisição reside no design avançado “extraível”: cada unidade funcional (incluindo disjuntores, contatores, etc.) pode ser facilmente retirada ou inserida sem interromper a operação geral do sistema. Isso simplifica significativamente os processos de manutenção e reparo pós-aquisição, minimiza o tempo de inatividade do equipamento e reduz efetivamente os custos gerais de operação e manutenção para as partes envolvidas na aquisição.
Durante a produção, a Welcome (Wenzhou) Electric Co., Ltd. adere a rígidos padrões de controle de qualidade, adotando materiais isolantes de alta qualidade e técnicas de fabricação de precisão. O quadro está equipado com vários mecanismos abrangentes de proteção de segurança (proteção contra curto-circuito, proteção contra sobrecarga, etc.), permitindo-lhe adaptar-se de forma estável a ambientes complexos de rede elétrica e garantir a operação segura e contínua do sistema de distribuição - atendendo plenamente aos requisitos de alta confiabilidade dos projetos de aquisição. Além disso, seu design modular flexível suporta expansão sob demanda, o que pode atender com precisão às necessidades de aquisição personalizadas de diferentes projetos para capacidades e modos de controle variados, melhorando a adaptabilidade e a relação custo-benefício das aquisições. Como um equipamento de distribuição de energia de baixa tensão econômico, eficiente e seguro, tornou-se uma opção de aquisição confiável no campo moderno de distribuição de energia de baixa tensão.
Este painel extraível de baixa tensão GCS está em total conformidade com os padrões internacionais e nacionais relevantes, como IEC60439-1, GB7251.1 "Equipamento completo de manobra e controle de baixa tensão" e GB/T 24274 "Equipamento completo extraível de baixa tensão e equipamento de controle", garantindo que os projetos de aquisição atendam aos requisitos de padronização e conformidade e fornecendo garantia de qualidade sólida para decisões de aquisição.
‌

Condições normais de ambiente de uso

Temperatura ambiente: A temperatura do ar ambiente não deve exceder +40°C ou ser inferior a -5°C, e a temperatura média de 24 horas não deve exceder +35°C. Para projetos de aquisição que envolvam uso além da faixa de temperatura acima, o painel extraível de baixa tensão GCS deve ser operado com capacidade reduzida para garantir segurança operacional e estabilidade de desempenho.
Umidade Relativa: Quando a temperatura ambiente máxima atinge +40°C, a umidade relativa não deve exceder 50%. Uma umidade mais alta é permitida em temperaturas mais baixas (por exemplo, 90% de umidade relativa a +20°C). Durante a aquisição e instalação subsequente, deve ser dada consideração suficiente aos potenciais riscos de condensação causados ​​por mudanças bruscas de temperatura para evitar falhas no equipamento.
Altitude: A altitude padrão do local de instalação não deve exceder 2.000 m acima do nível do mar. Para projetos de aquisição em áreas acima de 2.000 m, o equipamento deve ser correspondentemente reduzido para uso, e os requisitos relevantes devem ser claramente especificados no contrato de aquisição.
Condições do local de instalação: O painel deve ser instalado em locais livres de riscos de incêndio, explosão, poeira pesada, corrosão química e vibrações ou impactos severos. As partes contratantes deverão confirmar se o ambiente no local atende aos requisitos acima antes da entrega para garantir a vida útil e a confiabilidade do equipamento.
Negociação de Ambiente Especial: Se o ambiente de uso real do projeto de aquisição não atender aos requisitos acima mencionados, a parte compradora deverá comunicar e negociar imediatamente com a Welcome (Wenzhou) Electric Co., Ltd. para formular soluções personalizadas (como atualizações de materiais especiais ou melhorias estruturais) para garantir a conformidade com as necessidades de operação do projeto.

Principais Parâmetros Técnicos

Observação: Para a solução de fiação traseira, recomenda-se uma profundidade de gabinete de 1.000 mm.

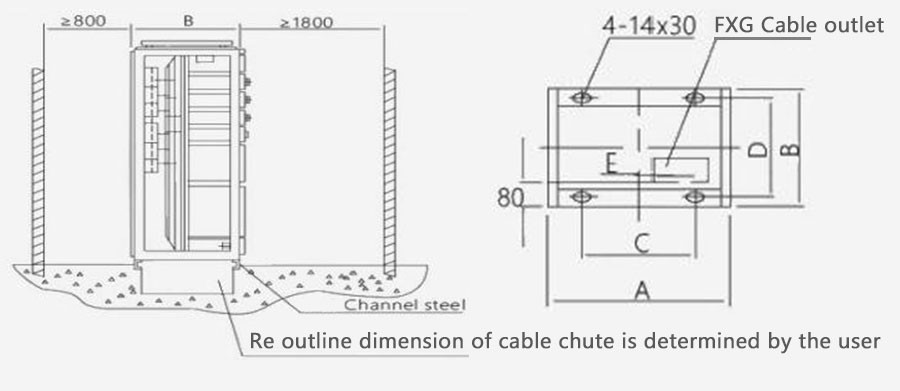

Diagrama de instalação

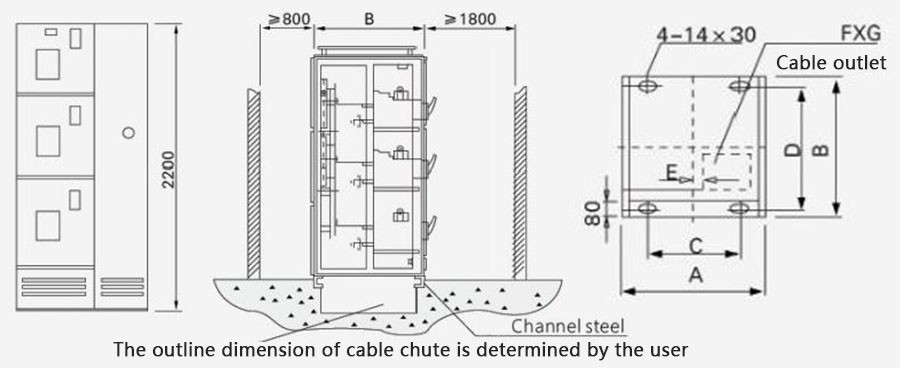

FIG 2 Diagrama de instalação do gabinete de PC

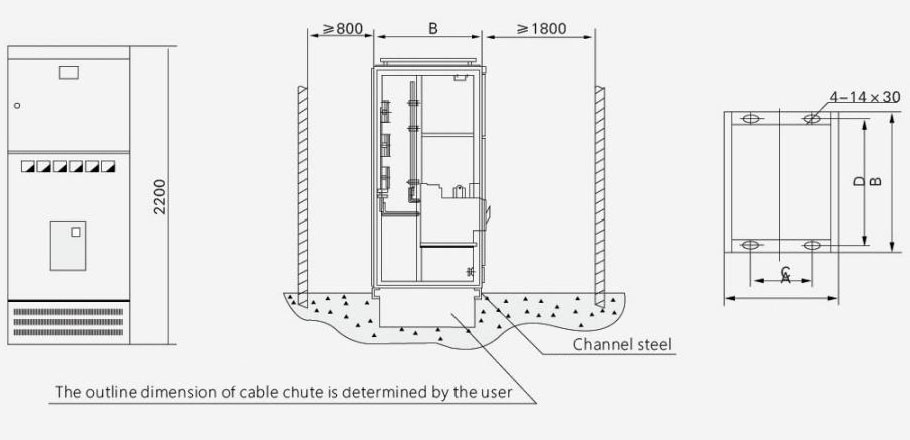

3 Diagrama de instalação do gabinete CCM
