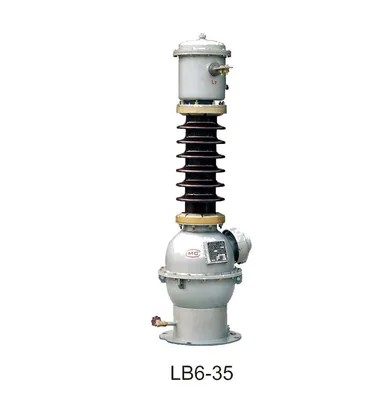

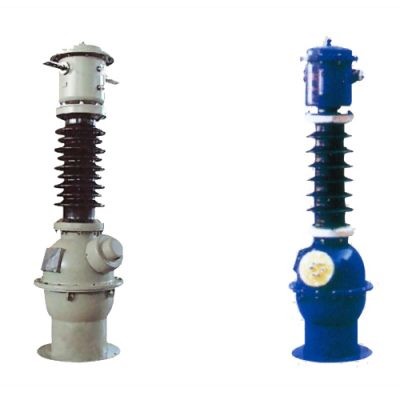

Transformador de corrente LB6-35

Como um transformador de corrente externo profissional de 0,72-40,5kV na China, a Comewill gostaria de fornecer um transformador de corrente LB6-35 de qualidade, que possui características de excitação sólidas, funciona de maneira confiável e é super fácil de manter. Com uma estrutura selada e um expansor de metal na parte superior, foi construído para durar. Perfeito para projetos de aquisição em altitudes inferiores a 1.000 m, ele suporta temperaturas de -30°C a 40°C sem problemas.

Garantimos que o transformador de corrente LB6-35 atenda aos padrões internacionais de qualidade, para que se encaixe perfeitamente no seu sistema de energia de média tensão. Precisa de especificações detalhadas, orçamentos personalizados ou ajuda com compras em massa? Basta entrar em contato com a Welcome (Wenzhou) Electric Co., Ltd. Nossa equipe ajudará a agilizar seu processo de aquisição e elaborar um plano de fornecimento que funcione para você.

Parâmetro Técnico

Especificação

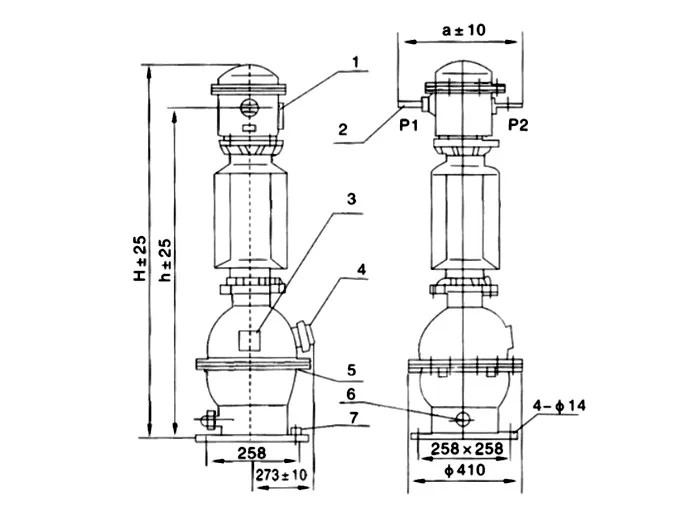

Número	Nome	Contorno
1	Indicador de nível de óleo

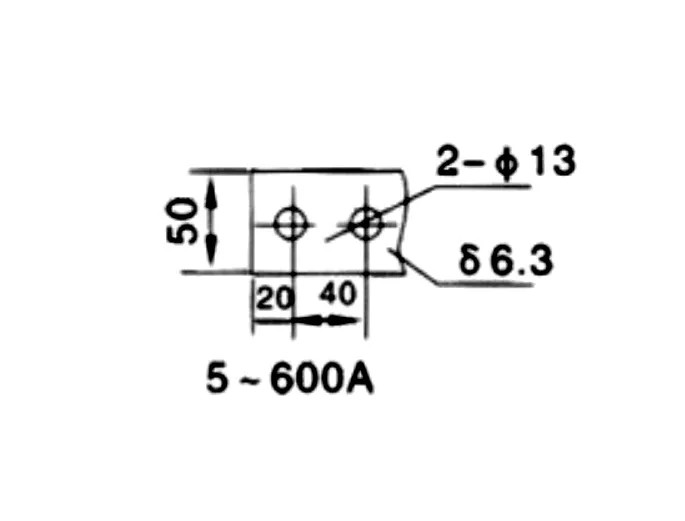

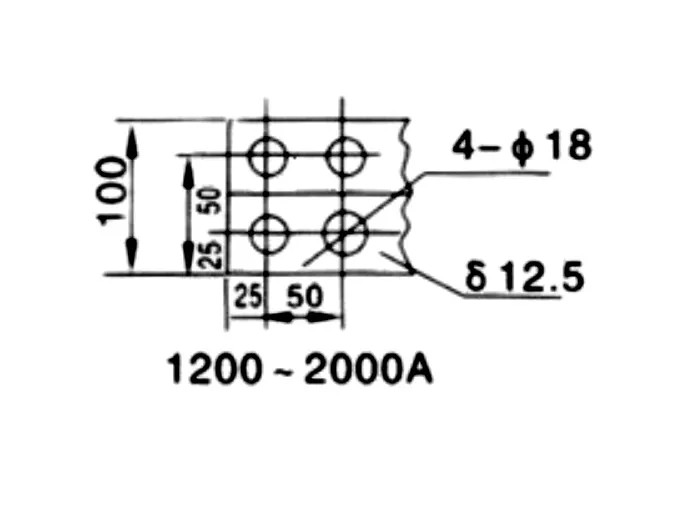

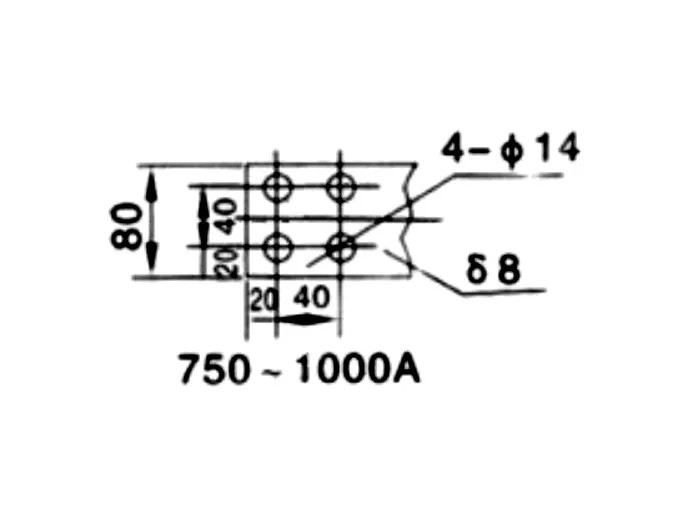

2	Terminal de saída
3	Placa de identificação
4	Caixa de junção secundária
5	Gancho de elevação
6	Válvula de amostra de óleo
7	garanhão de terra

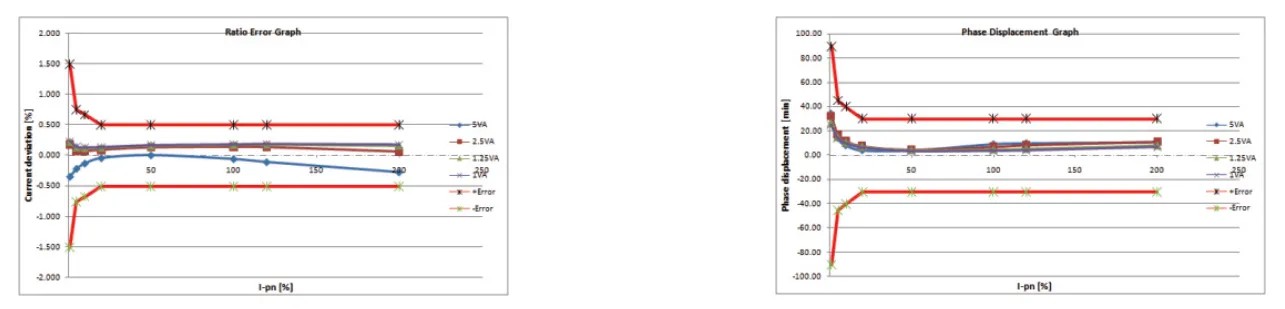

Teste de precisão

1. Parâmetros principais
Tensão nominal: 35kV, adequado para sistemas de energia de média tensão, é uma seleção comumente usada para aquisição de equipamentos de alta tensão
Frequência nominal: 50 Hz/60 Hz, compatível com as principais frequências da rede global, pode ser adaptado diretamente a projetos em várias regiões
Método de isolamento: Isolamento de papel de óleo, usando uma combinação de óleo isolante de alta qualidade e papel isolante, com desempenho de isolamento estável e forte resistência à tensão
Forma de instalação: Tipo externo, projeto estrutural adequado para ambiente externo, capaz de resistir à influência de fatores naturais como vento, chuva, areia, etc.

2. Principais indicadores técnicos
Faixa de corrente única: 5A ~ 2000A, cobrindo a maioria dos requisitos de medição para condições de trabalho. As especificações comuns incluem 5/5, 10/5, 30/5, etc., apoiando a personalização de especificações especiais de acordo com as necessidades de aquisição
Corrente secundária: saída padrão 5A, em linha com os padrões internacionais de interface universal, pode ser combinada diretamente com equipamentos de suporte, como medidores elétricos e relés
Corrente de estabilidade térmica: valor efetivo de 1 segundo (por exemplo, corrente de 5A corresponde a 0,5kA, corrente de 2.000A corresponde a 1.020kA), capaz de suportar choque térmico de curto prazo sob condições de falha sem qualquer risco de danos
Corrente dinâmica estável: saída de pico (por exemplo, corrente de 5A corresponde a 1,28kA, corrente de 2.000A corresponde a 2.550kA), capaz de resistir à força eletromagnética gerada pela corrente de curto-circuito e manter a integridade estrutural
Limite de aumento de temperatura: O aumento máximo de temperatura do enrolamento é de 55 ℃ (medido pelo método de resistência/método de termômetro), e o aumento máximo de temperatura da camada superior de óleo é de 50 ℃ (medido pelo método de termômetro), evitando efetivamente o envelhecimento do isolamento devido ao superaquecimento e prolongando a vida útil do produto

3、 Precauções de uso e aquisição
Produção e manutenção: O Transformador de Corrente LB6-35 passa por secagem a vácuo e tratamento por imersão em óleo antes de sair da fábrica para remover completamente a umidade e o ar, garantindo a confiabilidade do isolamento; Devido à estrutura não totalmente vedada, a qualidade do óleo precisa ser verificada regularmente durante o uso, e a filtragem ou substituição pode ser necessária para garantir a operação contínua e estável do equipamento

Cenários aplicáveis:

O transformador de corrente LB6-35 foi projetado especificamente para monitoramento de corrente e proteção de linhas de transmissão de alta tensão, pode fornecer sinais de corrente precisos, suportar medição de energia, proteção de relé e trabalho de controle de sistema e garantir a operação segura e estável da rede elétrica.
Se você precisar entender melhor as informações técnicas detalhadas do produto, obter cotações personalizadas ou consultar planos de aquisição em massa, não hesite em entrar em contato com a Welcome (Wenzhou) Electric Co., Ltd. Forneceremos aquisição profissional de equipamentos de alta tensão e serviços de suporte para atender às necessidades reais do seu projeto.
