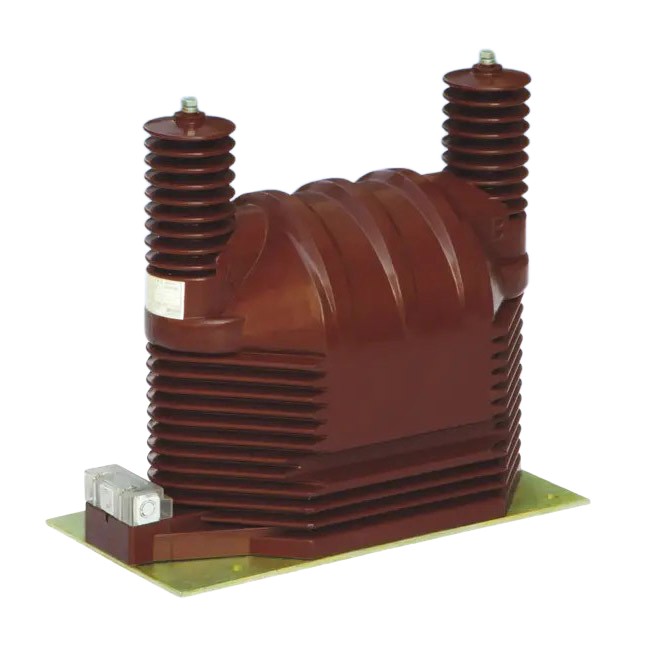

Construídos com materiais isolantes de primeira linha, os transformadores de tensão JDZ9-35Q de alta qualidade fabricados pela Comewill, um fabricante profissional na China, têm um design compacto, mas resistente. Isso significa que eles resistem bem mecanicamente e oferecem isolamento elétrico sólido – sem economizar na durabilidade. Cada modelo também tem sua especialidade: o JDZ9-35Q lida com a umidade como um profissional, por isso é perfeito para locais úmidos ou molhados. O JDZ9-35G, por outro lado, vem com forte proteção contra sobretensão – mantém seu sistema elétrico protegido contra picos repentinos de tensão.
Esteja você usando transformadores de tensão JDZ9-35Q em subestações, plantas industriais ou redes de distribuição de energia, ambos os modelos fornecem medições de tensão consistentes e precisas a longo prazo. Eles não apenas realizam o trabalho – eles tornam o funcionamento do seu sistema elétrico mais seguro e eficiente.
Tensão nominal: 35kV (lado primário)
Relação de transformação nominal: 35.000/100 V (alguns modelos suportam configuração de vários enrolamentos)
Nível de precisão: 0,2, 0,5, 1,0, 3,0, 6P (alguns modelos suportam nível de combinação, como 0,2/0,5/6P)
Nível de isolamento nominal: 40,5/95/200 kV (alguns modelos são 42/95/185 kV)
Saída máxima: 1000 VA (alguns modelos podem atingir até 2000 VA)
Fundição em resina epóxi totalmente fechada, resistente à poluição e umidade, adequada para regiões tropicais.
Instalação da placa inferior, tamanho compacto, suporta instalação em qualquer direção.
A caixa terminal de saída secundária pode conduzir fios em várias direções e possui um design anti-roubo.
Medição de energia, monitoramento de tensão e proteção de relés no sistema de potência.
O transformador de tensão JDZ9-35Q também pode ser instalado no tipo KYN-35 e outros quadros de distribuição de alta tensão.

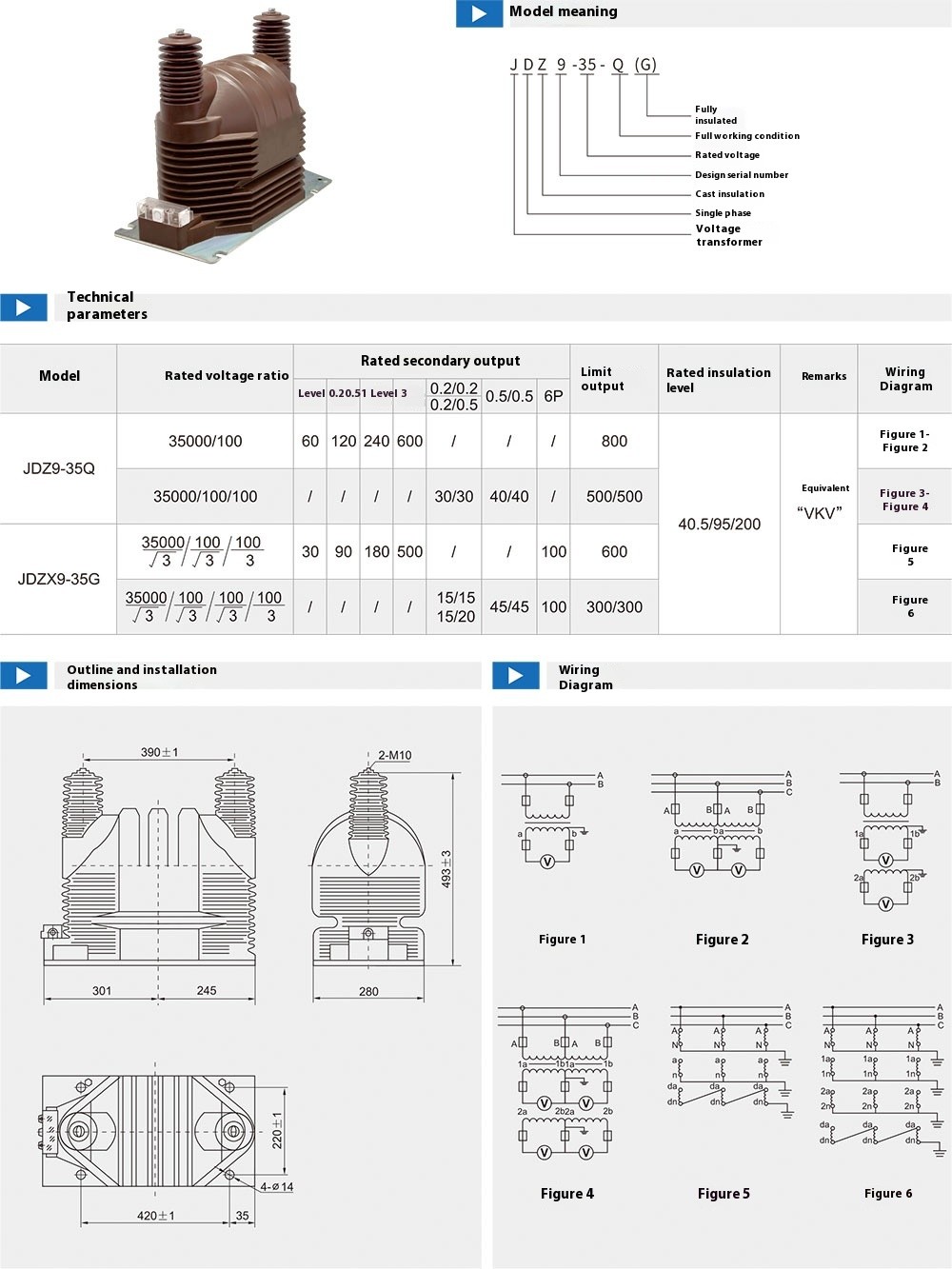

| Tipo | relação de tensão nominal (kV) | Saída secundária nominal (VA) | Saída máxima (VA) | nível de isolamento térmico (kV) | Diagrama de fiação | |||||||
| 0.2 | 0.5 | 1 | 3 | 0,2/0,2 | 0,2/0,5 | 0,5/0,5 | 6P(3P) | |||||
| JDZ9-35 | 35/0,1 | 60 | 120 | 240 | 600 | / | / | / | / | 800 |
|
Figura 1-2 |
| 35/0,1/0,1 | / | / | / | / | 30/30 | 30/30 | 40/0 | / | 500/500 | 40,5/95/200 | Figura 3-4 | |
| JDZ9-35 | 35/0,1/0,1✓3 /✓3/3 | 30 | 90 | 180 | 500 | / | / | / | 100 | 600 | Figura 5 | |
| 35 /0,1/0,1/0,1✓3/✓3/✓3/ 3 | / | / | / | / | 15/15 | 15/20 | 45/5 | 100 | 300/300 | Figura 6 | ||
