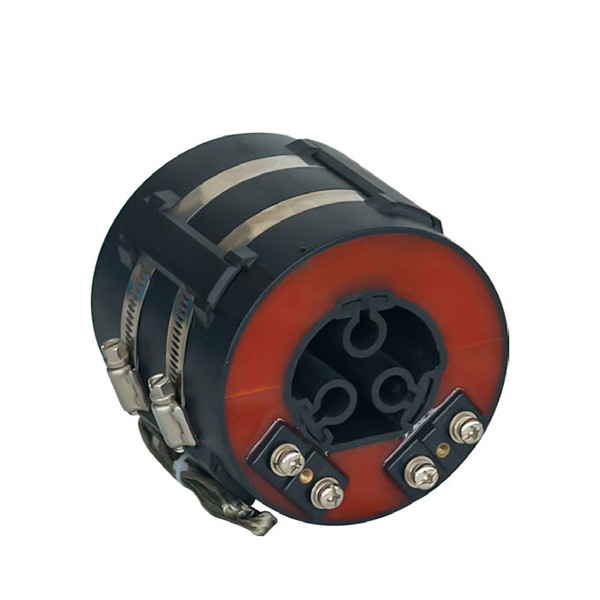

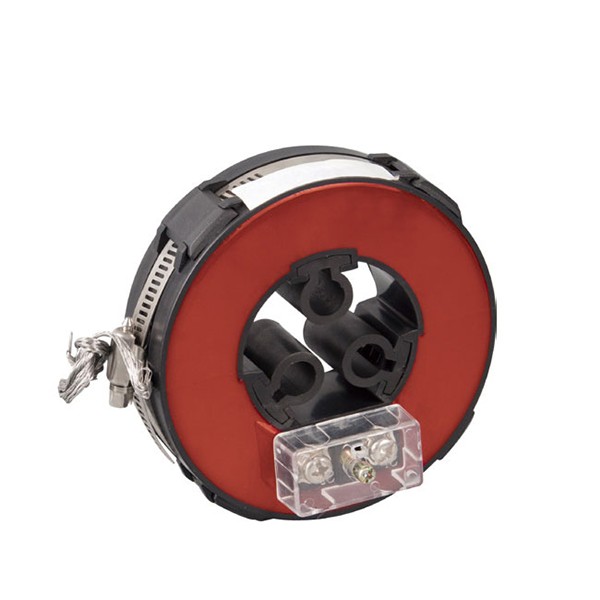

Transformador de corrente LMZK-10

Comewill, como fabricante e fornecedor líder na China, fornece transformador de corrente LMZK-10 para você, que oferece vantagens essenciais, incluindo tamanho compacto, núcleo destacável para fácil instalação e medição de alta precisão usando aço silício importado. Ele foi projetado especificamente para painéis compactos de 10kV.

Este transformador de corrente LMZK-10 tem vantagens essenciais, como tamanho pequeno, peso leve, comutável e fácil instalação, e é amplamente adequado para as necessidades de aquisição de painéis compactos de rede em anel totalmente isolados. É particularmente adequado para combinar com equipamentos terminais remotos, como RTU e FTU, para formar uma unidade de amostragem, fornecendo uma solução abrangente e suporte de dados para todo o sistema. Após aquisição e instalação, não há necessidade de modificar a fiação original. Pode ser instalado diretamente nos cabos de entrada e saída conectados, tornando a operação simples e rápida, reduzindo significativamente o custo de instalação de engenharia. Atualmente, tem sido amplamente utilizado em séries compactas de painéis de rede em anel totalmente isolados, como SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS, etc., e também é adequado para a aquisição e necessidades de suporte de subestações combinadas, caixas de distribuição de cabos e outros equipamentos.

Em termos de materiais e processos principais, o transformador de corrente LMZK-10 usa chapas de aço silício importadas de alta qualidade e alta permeabilidade como materiais magnéticos, que possuem as características de núcleos de ferro destacáveis ​​e baixas perdas de circuito magnético. A resina é fundida a vácuo dentro de um invólucro de plástico retardador de chamas, com excelente resistência à umidade, desempenho estável e sem necessidade de manutenção posterior, o que atende aos requisitos de custo-benefício de compra para uso a longo prazo. Durante a instalação, prenda os dois anéis semicirculares no cabo com fase separada e prenda-os com grampos para combinar perfeitamente com o cabo, criando uma aparência bonita e coordenada. O produto é adequado para o cenário de aquisição de cabos de 10KV com especificações que variam de 35mm² a 400mm². A braçadeira é feita de material de aço inoxidável de alta qualidade, que é resistente e confiável. Não há correntes parasitas geradas durante o uso, garantindo a operação segura do equipamento.

Requisitos técnicos para ambiente de trabalho e instalação - transformador de corrente LMZK-10

O fator de potência no lado da carga precisa atender COS φ=0,8 (exibindo características de histerese).
A corrente secundária nominal pode ser selecionada entre especificações de 5A ou 1A para atender às necessidades de diferentes sistemas de energia.
Faixa de temperatura ambiental: O limite inferior é -5 ℃, o limite superior é 40 ℃ e a temperatura média diária não deve exceder 30 ℃.
A frequência operacional nominal suporta dois padrões comuns: 50 Hz ou 60 Hz.
A altitude de instalação do equipamento deve ser controlada em 1000 metros ou menos.
O nível de poluição atende ao padrão Nível II e é adequado para ambientes industriais convencionais.

A produção e inspeção do produto seguem rigorosamente as normas nacionais GB20840.1 e GB20840.2.

DADOS TÉCNICOS

LMZK1

LMZK2

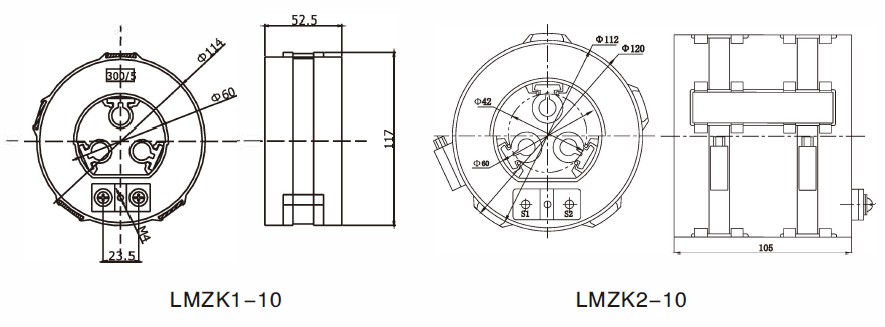

Dimensão do contorno
