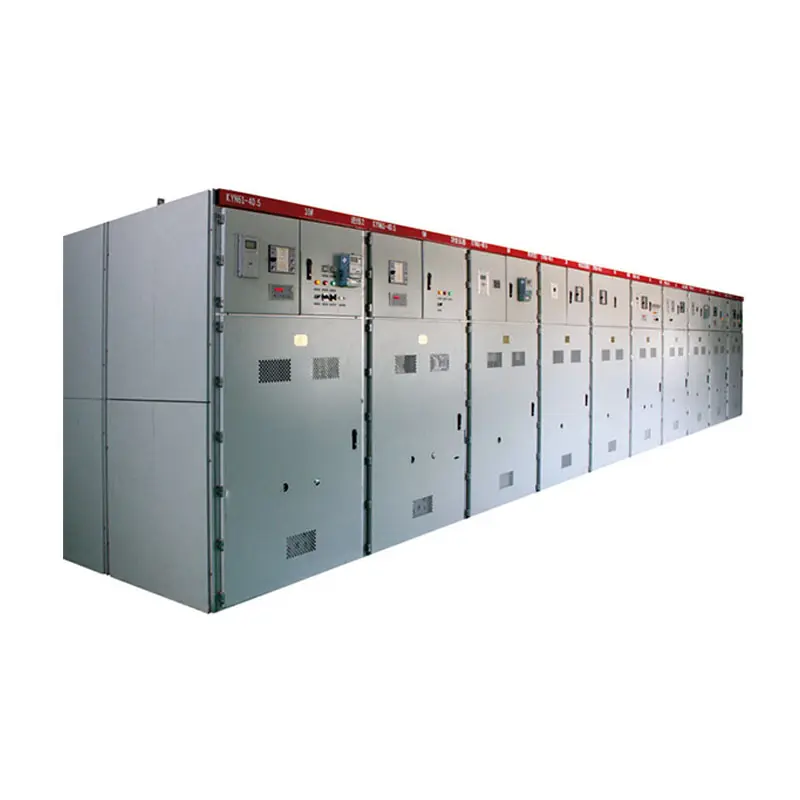

Painel de distribuição KYN61-40.5KV

Como fabricante e fornecedor confiável na China, a Comewill fornece painéis de distribuição KYN61-40.5KV de qualidade para subestações, usinas de energia e instalações industriais que exigem distribuição de energia segura, eficiente e contínua. A construção resistente revestida de metal é um destaque para configurações de alta tensão: garante segurança operacional e estabilidade do sistema, mesmo em ambientes internos exigentes. Além disso, ele atinge todas as marcas de conformidade – atende aos padrões nacionais e industriais GB/T11022, GB3906 e DL404 – então você está adquirindo equipamentos com desempenho, confiabilidade e segurança comprovados para aplicações internas de média tensão.

Esteja você equipando uma nova subestação, atualizando o sistema de distribuição de uma usina de energia ou adquirindo uma instalação industrial, o painel de distribuição KYN61-40.5(Z) da Welcome (Wenzhou) Electric Co., Ltd está pronto para aquisição em massa. Também podemos ajustar as configurações para alinhá-las às suas necessidades operacionais exatas, sem compromissos de tamanho único.

Significado do modelo

Condições de Uso

Vamos direto ao assunto sobre o que este painel KYN61-40,5KV pode suportar - sem jargões, apenas especificações claras para suas verificações de aquisição:

Condições do ambiente operacional

Temperatura ambiente: atinge +40°C, cai até -15°C – funciona na maioria dos climas internos.

Regras de Umidade: Média diária ≤95%, média mensal ≤90%; a pressão do vapor de água atinge no máximo 2,2 kPa diariamente, 1,8 kPa mensalmente - mantém-se mesmo em locais úmidos.

Altitude: Máx. 1000 metros acima do nível do mar (qualquer valor mais alto, vamos conversar).

Resistência a terremotos: suporta terremotos de escala Richter de ≤8 graus – estável onde é importante.

Qualidade do ar: Precisa de ar livre de gases corrosivos/inflamáveis, excesso de poeira, vapor de água ou poluentes pesados ​​— evita que as peças internas se desgastem rapidamente.

Vibração: o local de instalação não pode sofrer vibrações fortes — protege componentes delicados.

Se as condições do seu local vão além do que o GB3906 descreve (como maior altitude ou ar mais severo), basta entrar em contato com a Welcome (Wenzhou) Electric Co., Ltd.

Esteja você comprando uma subestação, usina de energia ou instalação industrial, conhecer as condições de uso do painel KYN61-40,5KV ajuda você a escolher equipamentos que durem - e estamos aqui para garantir que seja uma combinação perfeita.

Parâmetros KYN61-40.5

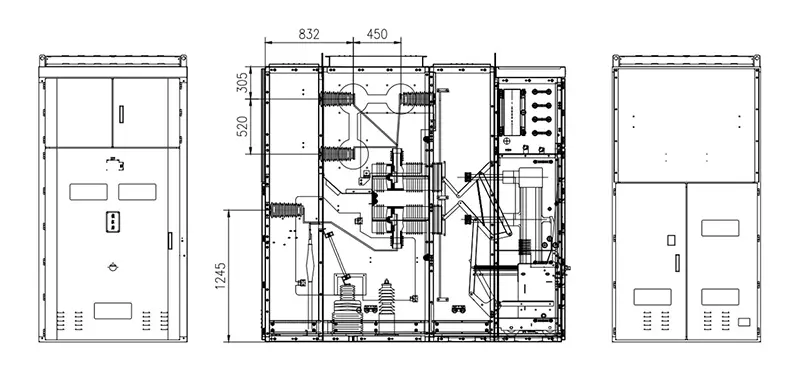

ESBOÇO E DIMENSÃO DE INSTALAÇÃO

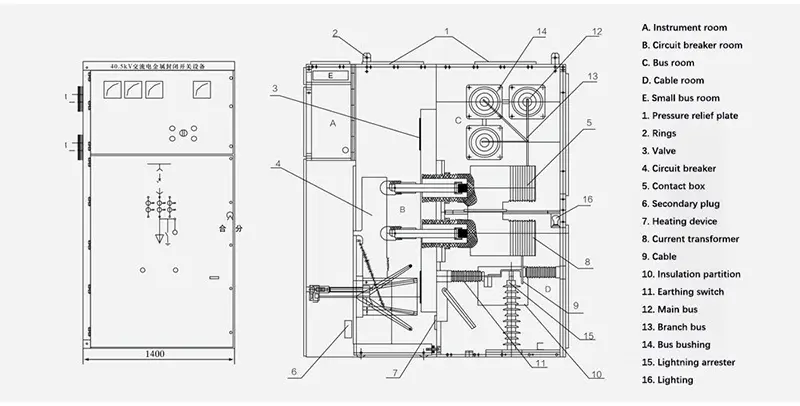

Diagrama de estrutura do equipamento

Principais características

1. Design inteligente de gabinete e disjuntor

O painel KYN61-40.5KV é construído com uma estrutura de montagem - fácil de montar e ajustar, se necessário. O disjuntor usa uma configuração de carrinho de mão tipo piso, por isso é estável, mas ainda flexível para manutenção.

2. Isolamento VCB de primeira linha

Instalamos aqui um novo disjuntor a vácuo com isolamento composto. Não é apenas confiável – troque-o facilmente se necessário e funciona bem com outros componentes (sem dores de cabeça de compatibilidade para sua equipe de compras).

3. Operação suave do carrinho de mão

A estrutura do carrinho de mão possui um mecanismo de propulsão com porca de rosca – move-se com muita facilidade, sem levantar pesos. E evita que operações incorretas atrapalhem a estrutura de impulso, para que você não lide com danos dispendiosos no futuro.

4. Operação com porta fechada

Todos os controles funcionam mesmo quando a porta do gabinete está fechada – não há necessidade de abri-la para ajustar as configurações. Muito mais seguro para sua equipe e muito mais prático no dia a dia.

5. Fechadura Mecânica “Cinco Proteção”

Travas mecânicas obrigatórias conectam o interruptor principal, o carrinho e a porta do gabinete – atingindo a função crítica de segurança de “cinco proteções”. Nenhuma alternância acidental ou acesso inseguro, ponto final.

6. Espaçosa sala de TV a cabo

A sala de cabos é espaçosa o suficiente para conectar vários cabos – sem aglomeração, sem fiação bagunçada. Perfeito para locais que precisam expandir ou possuem configurações de cabos complexas.

7. Troca rápida de terra

Vem com um interruptor de aterramento rápido para cenários de aterramento e curto-circuito de linha - responde rapidamente quando você precisa, adicionando uma camada extra de segurança.

8. Classificações de proteção sólidas

A proteção da carcaça atinge IP3X (mantém poeira e pequenos objetos do lado de fora) e, quando a porta da sala do carrinho de mão está aberta, ela permanece em IP2X – resistente a quaisquer ambientes internos que a atinjam.

9. Conformidade total

Atende a todos os principais padrões: IEC62271-200, GB 3906-2006, DL/T 404-2007, além de referências internacionais IEC 298. Assim, você está adquirindo equipamentos certificados, confiáveis ​​e de acordo com padrões de referência globais.

Na Welcome (Wenzhou) Electric Co., Ltd, essas características não são apenas especificações - elas foram criadas para tornar sua aquisição e operação mais tranquilas. Esteja você comprando a granel para uma subestação ou personalizando para uma instalação industrial, este painel oferece segurança, flexibilidade e durabilidade.

Aparelhagem interna: condições de operação

Vamos direto ao assunto: aqui está o que nosso painel de distribuição interno KYN61-40,5KV faz, de acordo com os padrões IEC, para suas necessidades de aquisição:

Temperatura ambiente

Atinge 40 ℃, a média de 24 horas permanece abaixo de 35 ℃

Quedas tão baixas quanto -5 ℃ (quer -25 ℃? Basta perguntar - podemos fazer isso)

Altitude

Máximo 1000 metros acima do nível do mar

Se o seu site for superior a isso, usaremos um coeficiente de redução – basta entrar em contato para classificar os detalhes

Atmosfera e resistência a terremotos

Precisa de ar limpo: sem poeira, fumaça, gases/vapores corrosivos/inflamáveis ​​ou sal (evita que as peças internas quebrem rapidamente)

Suporta terremotos de magnitude 8 – permanece estável onde é importante

Umidade

Umidade média de 24 horas ≤95%

Umidade média mensal ≤90%

Pressão média de vapor em 24 horas ≤2,2 kPa

Pressão de vapor média mensal ≤1,8 kPa
