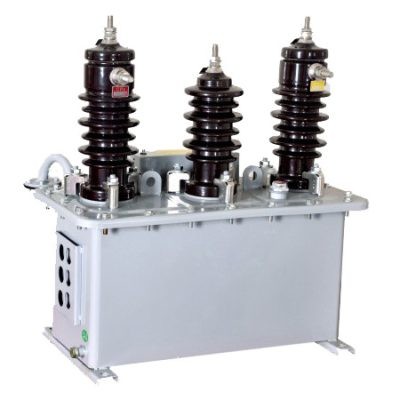

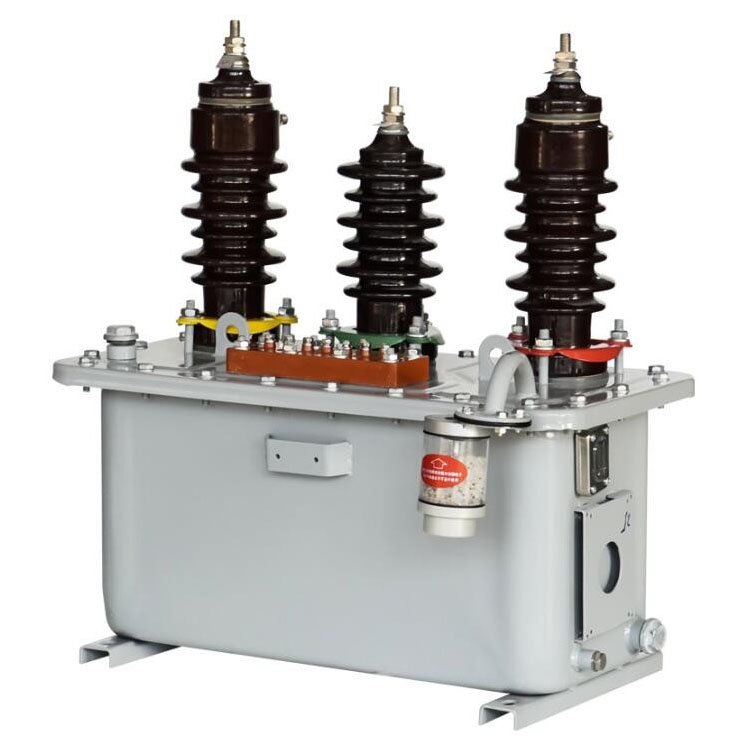

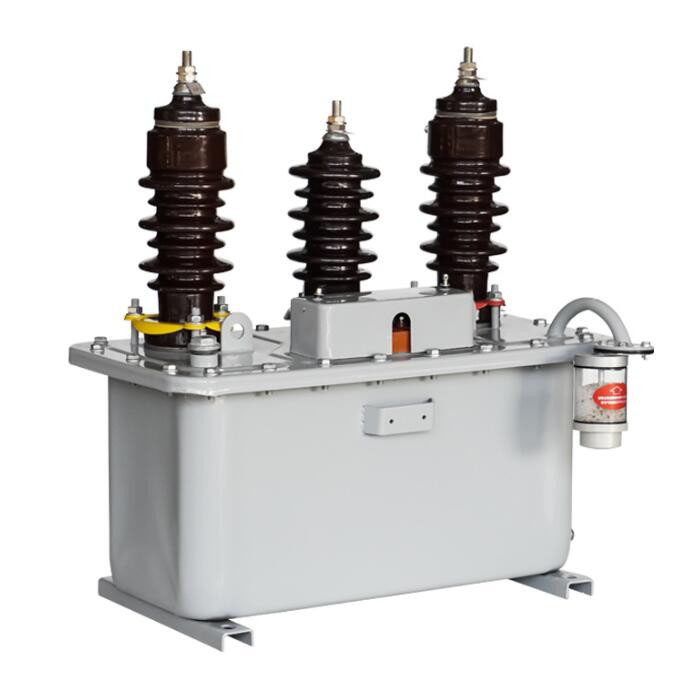

Transformador combinado imerso em óleo para exterior JLS-6/10

O durável transformador combinado imerso em óleo externo JLS-6/10 da fábrica Comewill não é apenas incrível à prova de umidade, mas também tem bom desempenho: grande capacidade, tamanho pequeno, peso leve, transporte e instalação convenientes. A fiação usa o tipo V/V trifásico, que pode medir com precisão a corrente, a tensão e calcular a energia elétrica, e também pode suportar condições complexas de trabalho ao ar livre.

Adequado para circuitos CA de 50-60 Hz, com uma tensão nominal máxima de 10 kV, o transformador combinado imerso em óleo externo JLS-6/10 pode atender às necessidades de medição externa de subestações rurais e industriais. Também pode ser equipado com medidores de potência e energia reativa de acordo com as necessidades de aquisição, o que é muito mais fácil de usar do que os tradicionais transformadores imersos em óleo. É definitivamente a escolha certa para substituir equipamentos antigos.

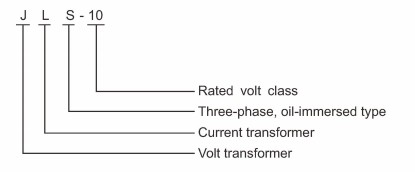

Designação de tipo

Construção

A caixa de medição do transformador combinado imerso em óleo externo JLS-6/10 adota um design modular, que inclui dois transformadores de tensão (PT) monofásicos e dois transformadores de corrente (TC). Tanto o PT quanto o CT são estruturas eletromagnéticas, fixadas nas placas do tanque de combustível por meio de parafusos, com disposição geral compacta e robusta.
O tanque de combustível adota um design quadrado com bom desempenho de vedação. A tampa da caixa e o corpo da caixa são conectados por parafusos para garantir a vedação. Existem dois anéis de elevação na tampa da caixa para facilitar o levantamento e transporte do equipamento. A lateral do tanque de combustível é equipada com componentes importantes, como medidor de nível de óleo, parafuso de aterramento e válvula de drenagem de óleo, que facilitam o monitoramento diário da operação, proteção de aterramento e manutenção da drenagem de óleo.
Este projeto estrutural considera totalmente o ambiente de uso externo, garantindo uma operação estável e confiável do equipamento sob diversas condições adversas.

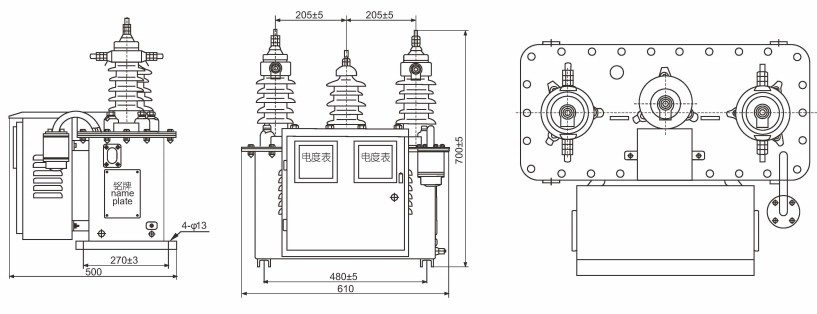

Esboço e dimensões de instalação

Dimensões gerais: JLS-6kV, 10kV (classe 0,2, classe 0,2S), adequado para uso em sistemas de tensão de 6KV e 10KV.

Precauções de segurança: Inspeção pré-operação

Antes de colocar em operação os transformadores combinados imersos em óleo para ambientes externos JLS-6 e JLS-10, é necessário remover o bloqueio dos orifícios de ventilação na borracha amortecedora no meio do dispositivo à prova de umidade. O orifício de ventilação deve ser mantido desobstruído, caso contrário afetará o funcionamento normal do equipamento.
Esta etapa é um item de inspeção necessário antes da entrada em operação do equipamento, sendo recomendado focar na sua confirmação durante o recebimento no local.

Ao fazer o pedido, especifique o seguinte:

Para adquirir transformadores combinados imersos em óleo para exteriores JLS-6/10 da Welcome (Wenzhou) Electric Co., Ltd. e torná-los fáceis de usar e compatíveis com o seu sistema, há vários pontos importantes a serem observados:
A correspondência de parâmetros precisa ser precisa
Relação de transformação: Quais são as relações específicas de transformação de tensão e corrente de CT (transformador de corrente) e PT (transformador de tensão) que você precisa? Forneça-nos esses dois números para garantir que estejam alinhados com sua rede elétrica.
Precisão: Qual nível de precisão você deseja (como 0,2 ou 0,2S)? Existem também parâmetros para saída secundária que devem atender aos seus requisitos de medição.
Meio Ambiente: Quais são os requisitos para o nível de isolamento do equipamento? Precisamos conhecer o ambiente operacional no local, como temperatura, altitude e presença de gases corrosivos, para que ele “aguente” ali.
Qualidade e certificação devem ser confiáveis
Observe a marca e as qualificações: Escolha uma marca forte e respeitável como Welcome (Wenzhou) Electric Co., Ltd. Verifique se o produto passou nos testes de acesso à rede de instituições autorizadas, como State Grid e Southern Power Grid.
Concentre-se nos componentes principais: compreenda os materiais e processos dos componentes principais, como o núcleo de ferro, o enrolamento e o tanque de óleo dos transformadores. Produtos de alta qualidade geralmente usam materiais sólidos e artesanato requintado.
A instalação e manutenção devem ser convenientes
Conveniência de instalação: Considere o tamanho e peso do equipamento, bem como as condições de instalação no local (como capacidade de carga dos postes de energia e espaço de instalação). O design dividido da série JLS é geralmente mais conveniente para instalação e manutenção no local.
A manutenção é conveniente: Pergunte se a manutenção de componentes como fusíveis e parafusos de aterramento é conveniente. Um produto bem projetado pode ser mantido com metade do esforço.
O serviço pós-venda precisa ser garantido
O período de garantia deve ser claro: entenda o período de garantia e o escopo do produto. Um fabricante confiante fornecerá um período de garantia mais longo.
O suporte técnico deve estar disponível: escolha fornecedores que possam fornecer suporte técnico e serviços no local em tempo hábil. Quando há um problema com o equipamento externo, a velocidade de resposta é crucial.
