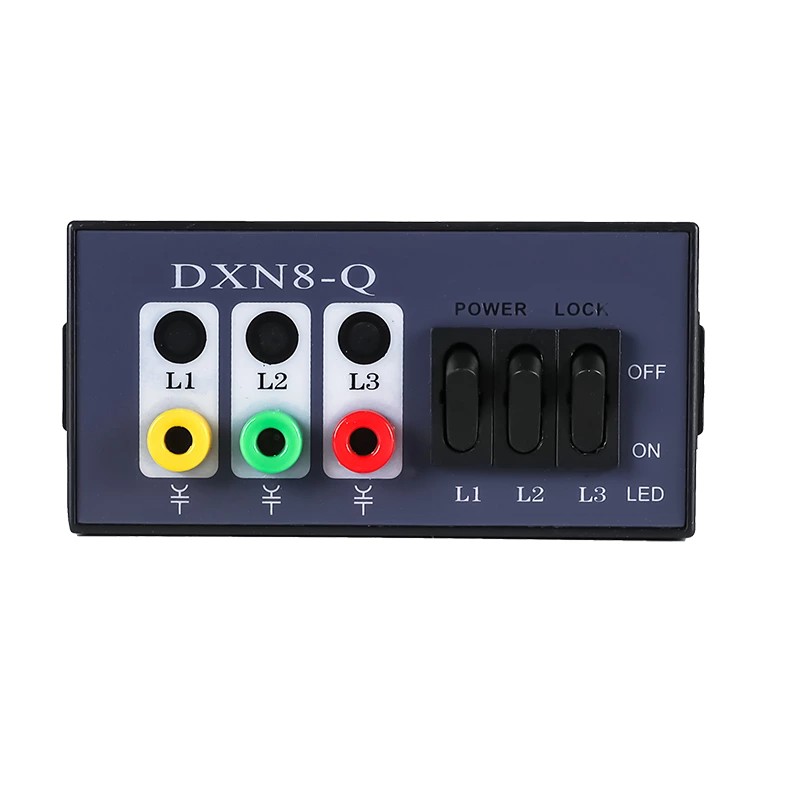

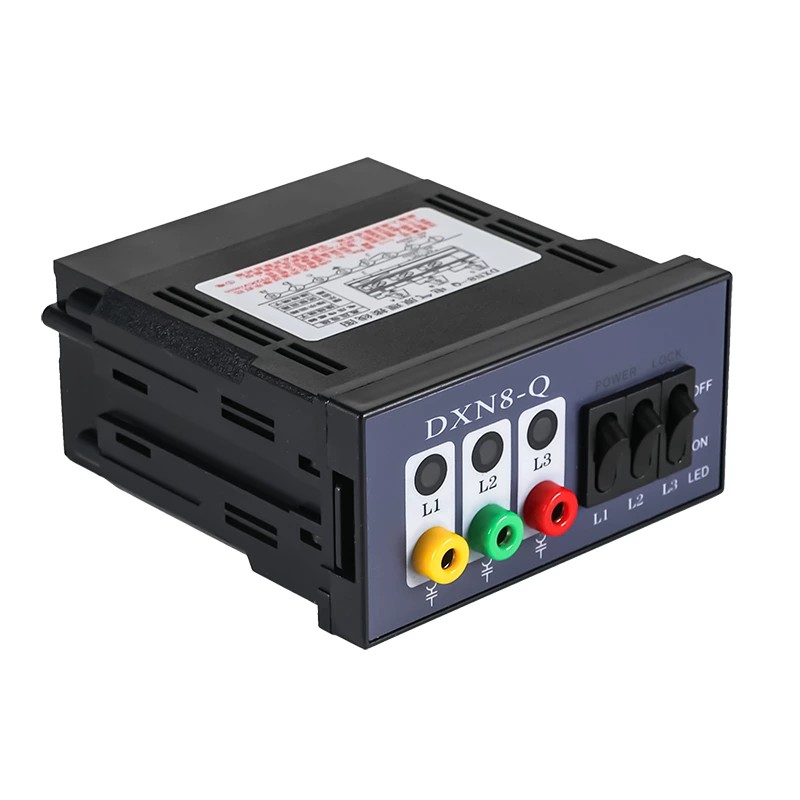

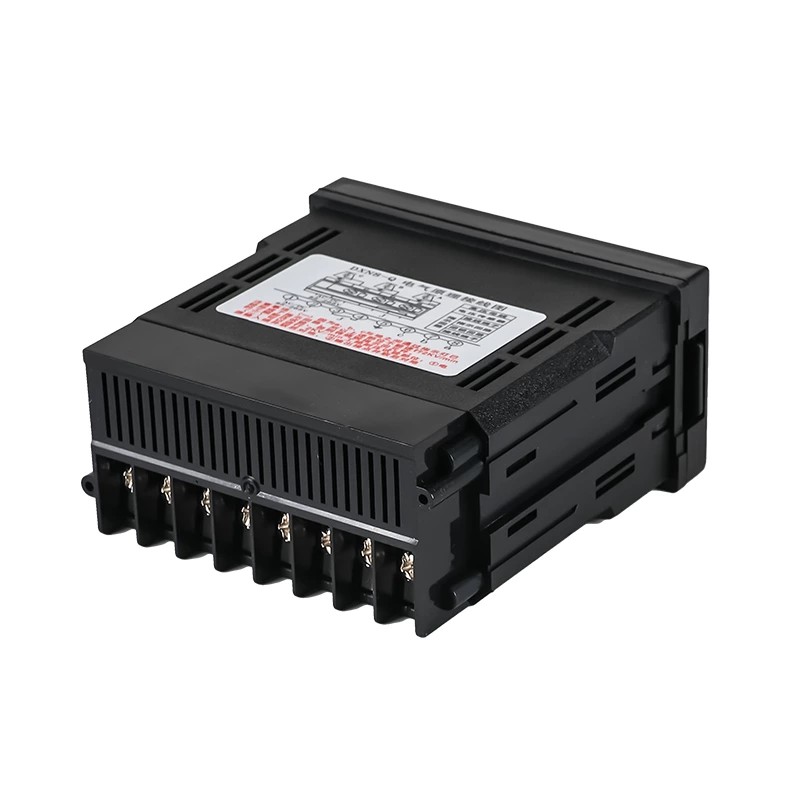

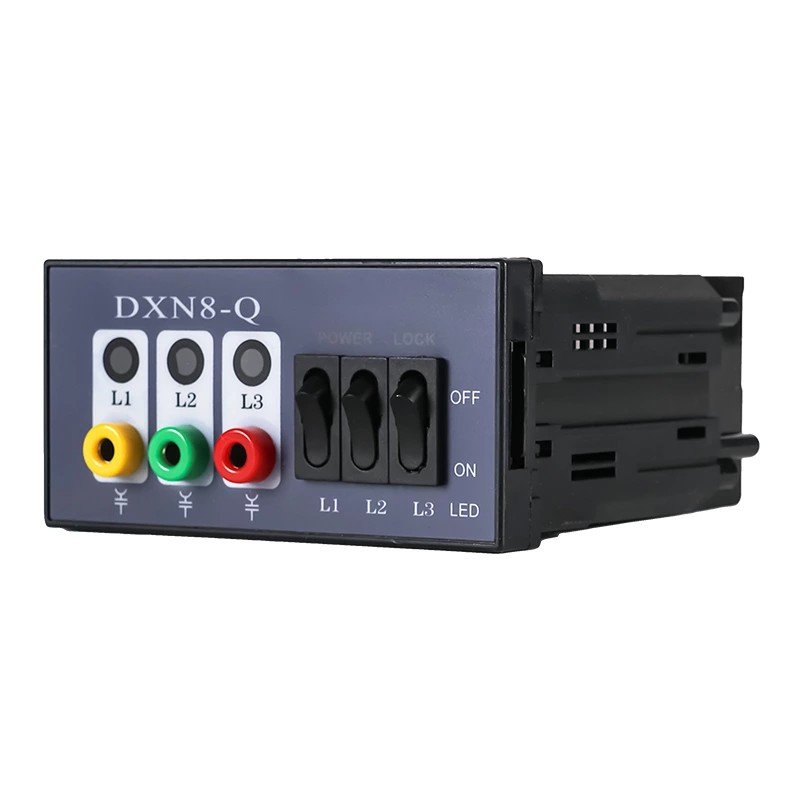

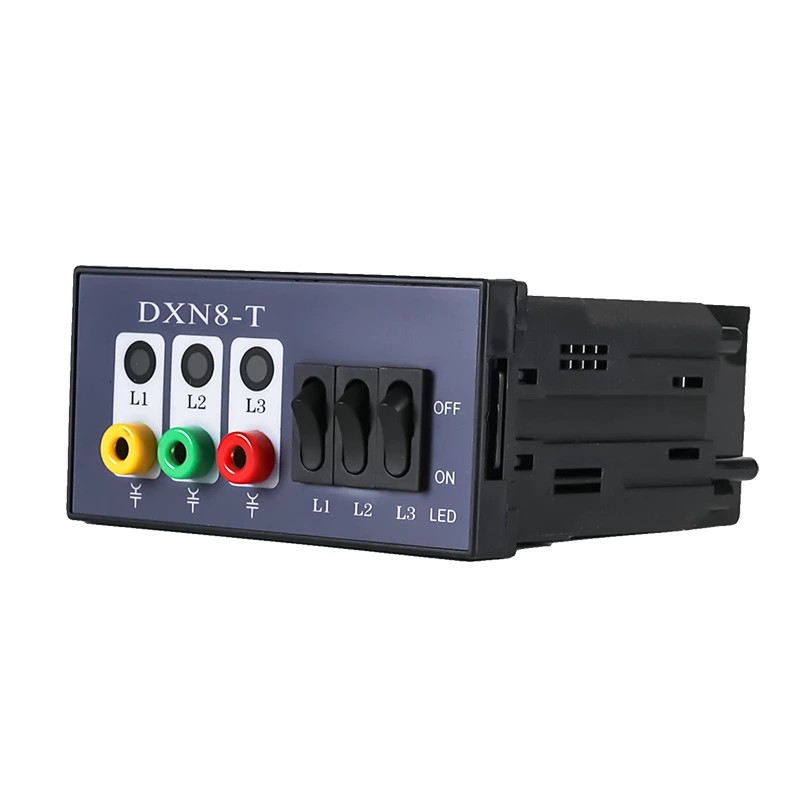

Tipo de intertravamento interno do dispositivo de exibição ao vivo de alta tensão DXN8-T/Q

Como fabricante profissional na China, a Comewill gostaria de fornecer a você um dispositivo de exibição ao vivo de alta tensão para ambientes internos, tipo intertravamento DXN8-T/Q, que foi projetado para ser montado diretamente em equipamentos internos de alta tensão, e sua única função é permitir que você saiba rapidamente se o equipamento tem eletricidade passando por ele. Para eletricistas e equipes de manutenção no local, isso evita muitos problemas – chega de mexer com aquelas etapas de detecção tediosas e demoradas. Ele fornece avisos de segurança super claros logo de cara, o que realmente reduz o risco de choques elétricos por avaliar mal se um dispositivo está energizado.

Principais recursos:

Efeito de aviso super intuitivo: quando o equipamento está transportando alta tensão, as luzes LED na janela do display piscam com muita intensidade - é como um lembrete grande e atraente que diz "alta tensão ao vivo, não chegue perto!". Se não houver tensão, o display fica totalmente escuro, sem luz alguma. Sem sinais confusos, para que você possa saber se é seguro em uma fração de segundo, mesmo a poucos passos de distância. Usamos especificamente LEDs de alto brilho, por isso são fáceis de detectar mesmo em salas elétricas claras e bem iluminadas.

Resistente e confiável o suficiente para uso no local: o invólucro é feito de plástico ABS retardador de chamas de nível industrial. Esse material pode ser movido e instalado várias vezes – não risca facilmente e pode sofrer alguns solavancos aqui e ali. Mais importante ainda, é um isolante de primeira linha, por isso mantém os campos elétricos sob controle e evita choques acidentais. Mesmo em salas elétricas empoeiradas, um pouco úmidas ou com grandes oscilações de temperatura, ele funciona estável como uma rocha, sem falhas.

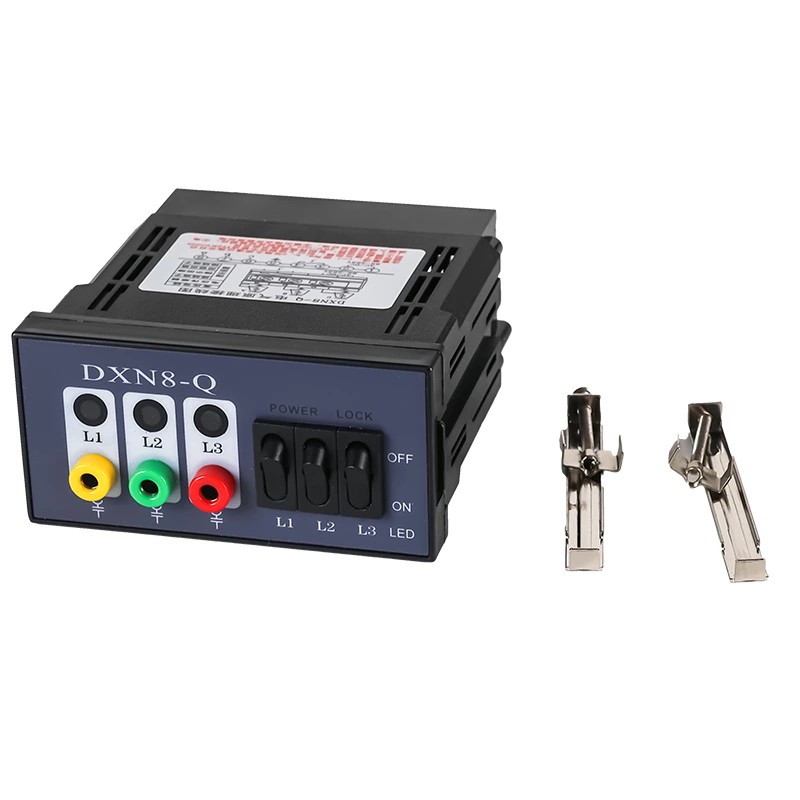

A instalação é fácil: o indicador vem com furos padrão pré-perfurados, para que você não precise medir e perfurar no local – economiza muito tempo. Também incluímos um conjunto completo de peças de montagem na embalagem: parafusos, juntas, tudo que você precisa. As equipes locais não precisam de ferramentas especiais nem de trabalhos complicados de depuração. Eles podem consertá-lo e deixá-lo pronto para uso em apenas alguns minutos, o que também reduz os custos de mão de obra.

Locais típicos de instalação

Este dispositivo de exibição ao vivo de alta tensão interno tipo intertravamento DXN8-T/Q é instalado principalmente em posições-chave de sistemas elétricos internos onde você precisa ver claramente se algo está energizado. Ele se adapta à maioria dos equipamentos principais em configurações de distribuição de alta tensão, especificamente:
Barramentos de entrada (o ponto de partida da distribuição de energia, precisa de monitoramento 24 horas por dia, 7 dias por semana do status de energização para garantir um fornecimento de energia estável)
Disjuntores (componentes principais de controle – antes de realizar qualquer trabalho de manutenção, você absolutamente precisa confirmar se é seguro, e este indicador informa isso imediatamente)
Transformadores principais (equipamento chave de conversão de energia, precisa de indicação constante de energização para acompanhar seu status de funcionamento)
Armários de distribuição (áreas com operação e manutenção frequentes – ter instruções de segurança claras aqui é crucial para manter a equipe fora de perigo)
Outros equipamentos elétricos internos de alta tensão (como caixas de junção de alta tensão, reatores de alta tensão, etc.)

Princípio Operacional

O dispositivo interno de exibição ao vivo de alta tensão do tipo intertravamento DXN8-T/Q funciona com base no princípio do acoplamento de campo elétrico - em termos simples, ele usa o campo elétrico de alta tensão e o sensor integrado para funcionar. Adota amostragem indutiva sem contato, para que possa detectar o status de energização e mostrá-lo a uma distância segura. Ao contrário dos antigos detectores de contato, este nunca toca diretamente as partes energizadas de alta tensão. Isso não é bom apenas para prolongar a vida útil do dispositivo, mas também o torna super seguro para as pessoas que trabalham no local.

Vamos detalhar o processo de trabalho passo a passo, de forma agradável e fácil de entender:
Dentro do dispositivo, existem três unidades de sensores independentes. Cada unidade é conectada aos barramentos trifásicos A, B, C do sistema de alta tensão, respectivamente. Dessa forma, podemos detectar o status de energização de todas as três fases sem perder nenhuma — sem pontos cegos na proteção.

Ao instalar, os três sensores devem ser configurados estritamente de acordo com os padrões nacionais de segurança elétrica. Eles não tocam nas partes energizadas de alta tensão e mantêm uma distância de segurança suficiente. Isto elimina completamente o risco de fugas elétricas ou curtos-circuitos, tornando o processo de instalação e utilização totalmente seguro.

Quando o equipamento de alta tensão estiver energizado, os sensores captarão o sinal do campo elétrico emitido pelas partes energizadas. Dentro do sensor, esse sinal é convertido em um sinal elétrico estável, que é então transmitido ao módulo de potência do display.

Assim que o módulo de potência receber este sinal válido, ele fará com que as luzes indicadoras trifásicas no display pisquem, indicando claramente que o equipamento de alta tensão está energizado. Se nenhum sinal de campo elétrico for detectado (ou seja, não há tensão), as luzes indicadoras permanecerão apagadas, dando um sinal claro e seguro.

Função de indicação de falha

Além da função básica de mostrar o status de energização, este dispositivo interno de exibição ao vivo de alta tensão tipo intertravamento DXN8-T/Q também ajuda no diagnóstico de falhas - é muito útil para equipes de manutenção no local:

Detecta falhas de aterramento monofásico

Fase de falha para indicador DESLIGADO

Fases normais para indicadores ainda piscando

Permite localização rápida de falhas sem ferramentas extras

Reduz o tempo de inatividade e o esforço de manutenção

Vantagens e valor do produto

1. Maior segurança

Aviso visual instantâneo

Evita erros de julgamento de equipamentos ativos

2. Baixo custo de manutenção

Estrutura simples, baixa taxa de falhas

8–10 anos de vida útil

Operação livre de manutenção

3. Forte compatibilidade

Adequado para a maioria dos sistemas HV internos

Compatível com diferentes marcas de equipamentos

Simplifica a aquisição

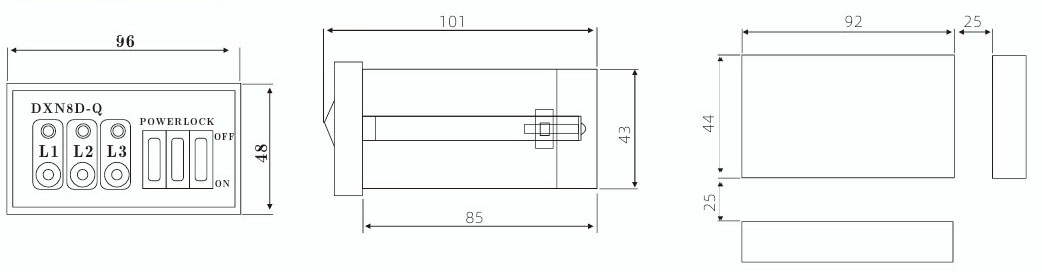

Forma e tamanho da abertura

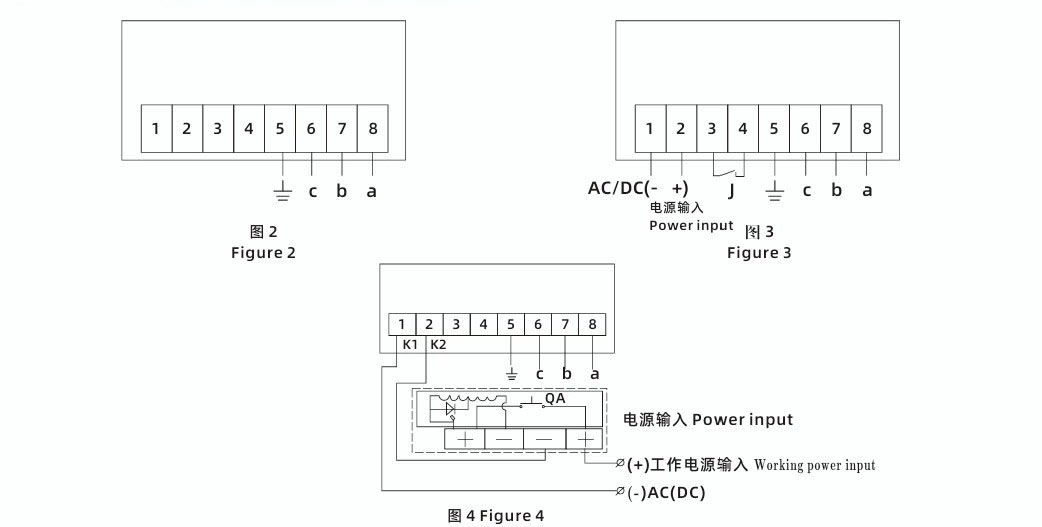

Diagrama de fiação da vista traseira
