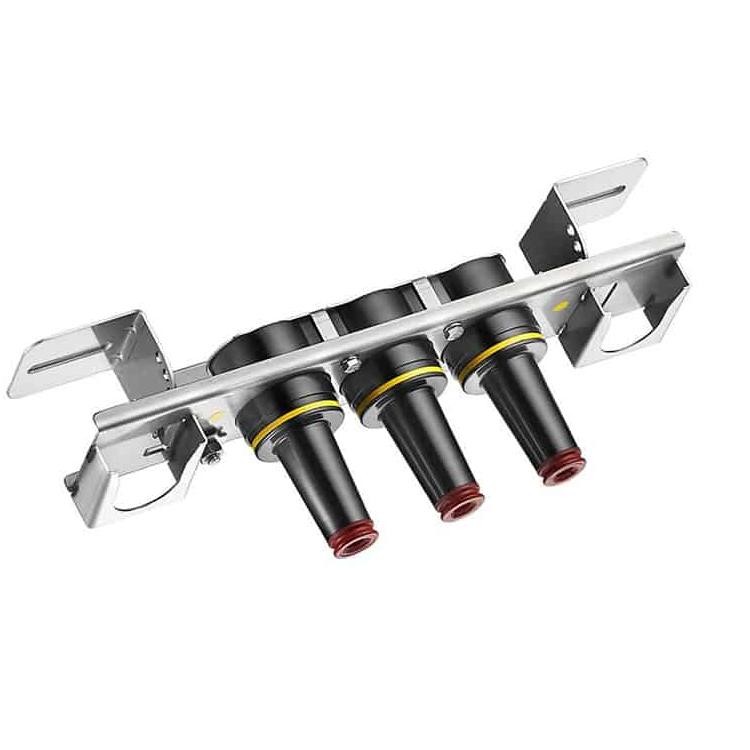

Junção de quebra de carga de 15KV 200A

A junção Loadbreak 15KV 200A da fábrica Comewill apresenta um caminho de transporte de corrente totalmente em cobre, garantindo desempenho confiável e consistente, independentemente das condições.
Ela atende totalmente aos requisitos do padrão IEEE 386 e é completamente intercambiável com produtos da concorrência e outros componentes correspondentes que também atendem ao padrão IEEE 386. Quando instalada com peças correspondentes, esta junção de corte em carga oferece uma conexão totalmente blindada, ideal para aplicações de corte em carga.

O que é uma junção de ruptura de carga 15KV 200A?

Uma junção de ruptura de carga de 15KV 200A é um dispositivo de conexão de cabo de média tensão usado em sistemas de distribuição de energia para conectar, ramificar e seccionar com segurança cabos subterrâneos de 15kV, permitindo operação de interrupção de carga (comutação ativa). Normalmente inclui várias interfaces 200A (como 2, 3 ou 4 vias) que são interligadas internamente, permitindo configurações flexíveis de loop, tap ou emenda. Construído de acordo com o padrão IEEE 386, ele garante operação totalmente blindada, segura e confiável em transformadores montados em bloco, painéis de distribuição e aplicações de cofres subterrâneos.

TESTES DE PRODUÇÃO

Testes realizados de acordo com a norma IEEE/ANSI 386.
Nível Mínimo de Tensão Corona – 11 kV
AC 1 Minuto Suporta – 34 kV

Testes realizados de acordo com os requisitos do processo de fabricação Chardon:
Inspeção Física
Dissecção Periódica
Análise Periódica de Raios X

CLASSIFICAÇÕES DE TENSÃO
Classe de tensão 15 kV
Máx. Classificação fase a fase 14,4 kV
Máx. Classificação fase-terra 8,3 kV
AC 1 Minuto Suporta 34 kV
DC 15 Minutos Suporta 53 kV
BIL e crista de onda completa 95 kV
Nível Mínimo de Tensão Corona 11 kV
CLASSIFICAÇÕES ATUAIS
Contínuo: 200 amperes rms
Comutação: 10 operações a 200 amperes rms a 14,4 kV
Fechamento de falha: 10.000 amperes rms simétricos a 14,4 kV por 0,17 s após 10 operações consecutivas de comutação bem-sucedidas
Pouco tempo:
• 10.000 amperes rms simétricos por 0,17 s
• 3.500 amperes rms simétricos por 3,0 s

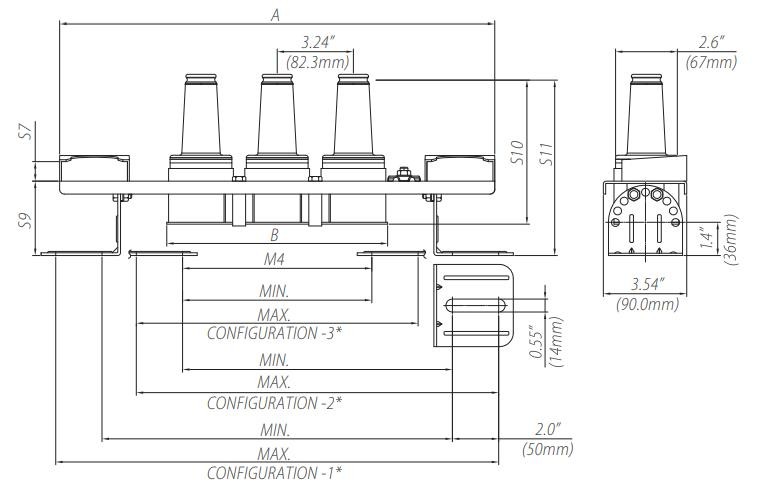

Junção com informações dimensionais do suporte

Etapas da operação Loadbreak

1. Fixe a vareta firmemente ao olhal de extração.
2. Não aplique nenhuma força de tração – apenas gire levemente o conector no sentido horário para quebrar o atrito da superfície entre o cotovelo e a bucha.
3. Puxe o conector para fora da bucha com um movimento rápido e firme. Certifique-se de manter o conector longe de qualquer plano de aterramento.
4. Coloque o conector no dispositivo acessório adequado, seguindo as instruções de operação desse acessório.
5. Use uma vareta para colocar uma tampa protetora isolada (com o fio dreno conectado ao aterramento do sistema) em qualquer bucha energizada exposta.

Perguntas frequentes

Qual é a função principal de uma junção Loadbreak 15KV 200A?
Ele é usado para seccionar, fazer loop, derivar ou emendar cabos de média tensão, permitindo ao mesmo tempo comutação segura em caso de carga em sistemas de distribuição energizados.
É compatível com outras marcas?
Sim, está em total conformidade com o padrão IEEE 386™, garantindo total intercambialidade com outros sistemas de conectores isolados separáveis ​​compatíveis.
Pode ser usado em instalações subterrâneas?
Absolutamente. Ele foi projetado especificamente para equipamentos montados em almofadas e aplicações em cofres subterrâneos onde umidade, poeira e restrições de espaço são comuns.
Quais recursos de segurança a junção Loadbreak 15KV 200A oferece?
Ele oferece isolamento EPDM totalmente blindado, operação de interrupção sob carga controlada, alta capacidade de resistência a impulsos e desempenho estável de interrupção de arco para comutação segura.
