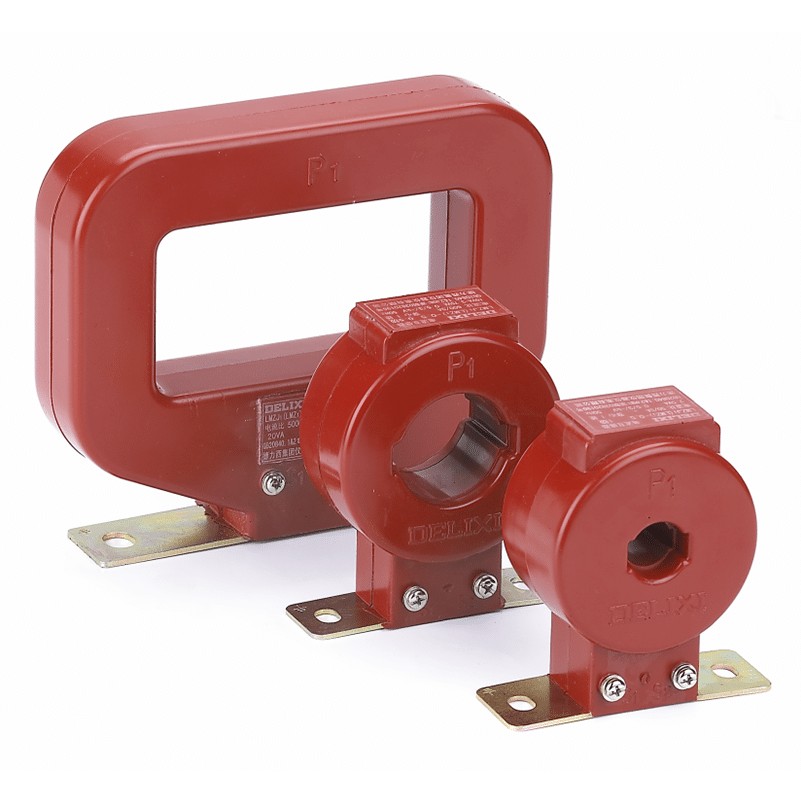

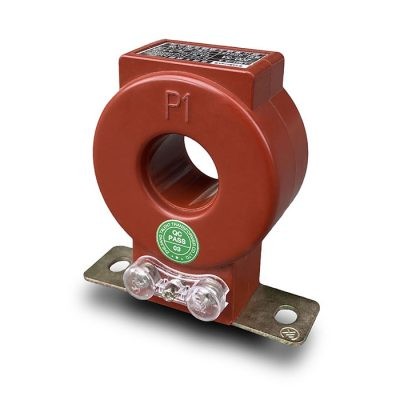

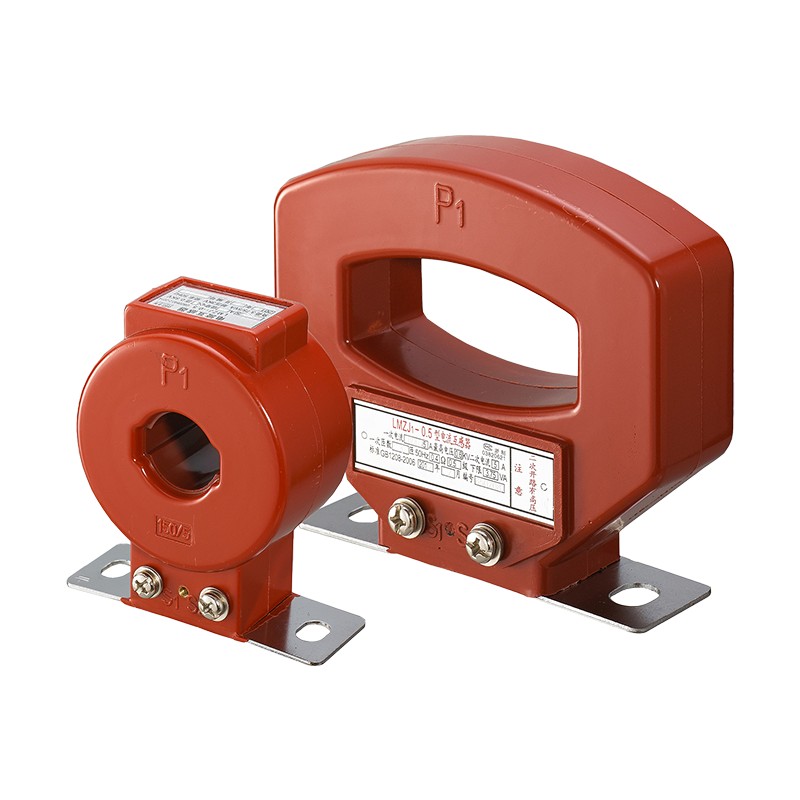

Como fabricante profissional na China, a Comewill gostaria de fornecer a você o transformador de corrente LMZJ1-0.5 personalizado, que é refinado usando tecnologia de fundição de isolamento de resina e adota um modo de instalação de placa de base fixa. Com melhor estabilidade operacional e durabilidade a longo prazo, economiza desde a raiz os custos de manutenção para parceiros de aquisição. Ele fornece várias opções de engrenagens de alta precisão de 0,2, 0,5, 0,2s e 0,5s, cobrindo facilmente necessidades de aplicação diferenciadas em vários cenários.
O design estrutural compacto torna a instalação e implantação mais flexíveis, e o suporte duplo de configuração de segurança de nível superior e vida útil ultra longa tornam o transformador de corrente LMZJ1-0.5 uma escolha confiável na aquisição moderna de sistemas de baixa tensão. Vale ressaltar que este transformador de baixa tensão possui excelente resistência a altas temperaturas e à poluição, e pode manter uma operação estável mesmo em ambientes agressivos, maximizando o valor de cada investimento em aquisição.
O núcleo do transformador de corrente LMZJ1-0.5 é um núcleo de ferro circular feito de chapas de aço silício orientadas laminadas a frio - esse design de enrolamento de precisão é a chave para maximizar a eficiência magnética e estabelecer as bases para uma operação confiável.
O enrolamento secundário é enrolado uniformemente em torno deste núcleo circular de ferro, que é um arranjo cuidadosamente projetado que garante desempenho consistente em todas as condições operacionais e elimina problemas de saída irregular.
A janela central passa pelo meio do produto e foi projetada para integração perfeita dos barramentos, enquanto a base robusta na parte inferior fornece um ponto de instalação mais seguro e estável para o produto, facilitando a instalação.
Todo o componente é fundido a partir de material isolante de resina insaturada. Este invólucro robusto não só aumenta a durabilidade, mas também melhora a segurança e protege os componentes internos da pressão ambiental, tornando o transformador resiliente em vários ambientes de trabalho.
| Parâmetro Elétrico | Parâmetro Mecânico | ||
| Freqüência | 50/60Hz | Caso | PC/UL94-V0 |
| Entrada nominal | 5A-5000A | Bobina | PBT |
| Faixa de medição | 5% dentro-120% dentro | Essencial | Aço silício |
| Saída nominal | 1A,5A | Construção | Parafuso |
| Tensão de relação | 0,72 KV (CA) | Temperatura operacional | －25℃～+75℃ |
| Rigidez dielétrica | 3,0KV/1mA/1min | Umidade operacional | ≤85% |
| Resistência de Isolamento | DC500V/100MΩ min | Conexão de saída | terminal |
| Modelo | Primário / Secundário | Dimensões do furo do barramento (mm) | Carga Nominal (VA) | Classe de Precisão | Tensão nominal |
| LMZJ1-0.5 30 | 5/5A~300/5A | ø=31mm | 2,5~5 | 0,2S 0,5S 0,5 | 0,72 KV (CA) |
| LMZJ1-0.5 35 | 5/5A~300/5A | ø=35mm | 2,5~5 | 0,2S 0,5S 0,5 | 0,72 KV (CA) |
| LMZJ1-0.5 40 | 200/5A~500/5A | Ø=42mm | 5 | 0,2S 0,5S 0,5 | 0,72 KV (CA) |
| LMZJ1-0.5 50 | 400/5A~600/5A | ø=56mm | 5 | 0,2S 0,5S 0,5 | 0,72 KV (CA) |
| LMZJ1-0.5 80 | 750/5A~1200/5A | ø=83mm | 10~20 | 0,2S 0,5S 0,5 | 0,72 KV (CA) |
| LMZJ1-0,5 100 | 800/5A~2000/5A | Ø=102mm | 10~30 | 0,2S 0,5S 0,5 | 0,72 KV (CA) |
| LMZJ1-0.5 140 | 2000/5A~4000/5A | Ø=142mm | 15~30 | 0,2S 0,5S 0,5 | 0,72 KV (CA) |
| LMZJ1-0.5 180 | 5000/5A~6000/5A | Ø=182mm | 15~30 | 0,2S 0,5S 0,5 | 0,72 KV (CA) |

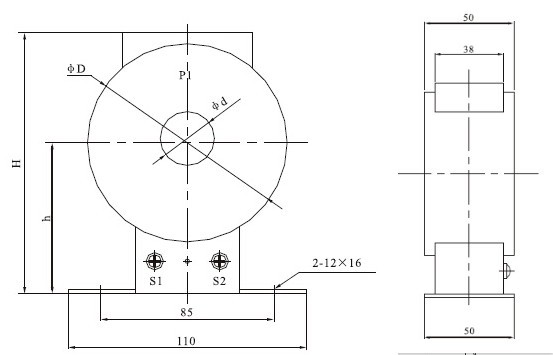

| Tipo | Razão Atual | H | h | φD | φd |
| LMZ1-0,5 | 5-300/5 | 117 | 68 | 90 | 30 |

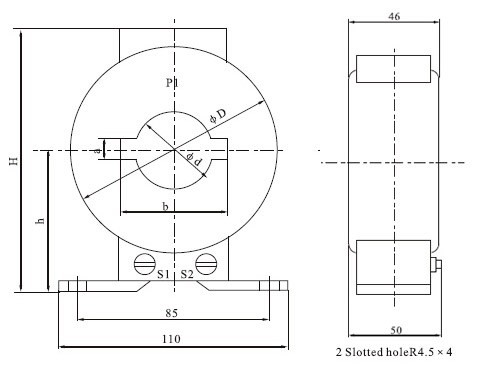

| Tipo | Razão Atual | H | h | φD | φd | a | b |
| LMZJ1-0,5 | 5-300/5 | 118 | 70 | 91 | 32 | 10 | 41 |
| 400-600/5 | 128 | 75 | 97 | 43 | 12 | 52 |

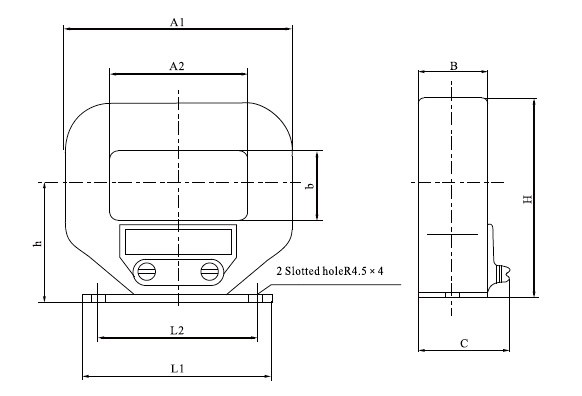

| Tipo | Razão Atual | A1 | A2 | B | h | H | L1 | L2 | C | b |
| LMZJ1-0,5 | 1000/51200/51500/5 | 172 | 104 | 30 | 80 | 140 | 156 | 123 | 41 | 50 |
| 2000/53000/5 | 216 | 140 | 42 | 102 | 182 | 175 | 150 | 46 | 70 | |
| 4000/55000/5 | 238 | 150 | 55 | 117 | 220 | 230 | 180 | 60 | 94 |
