Procurando um transformador de corrente LZZJ-10Q confiável no atacado? A fábrica Comewill oferece soluções de medição de alto desempenho em conformidade com os padrões GB1208. Nossos transformadores isolados em resina suportam uma ampla faixa de corrente primária (5-1000A) com fatores de segurança FS<10, garantindo estabilidade a longo prazo em ambientes exigentes de painéis de manobra. Faça parceria com a Comewill para obter componentes elétricos de nível profissional que atendam aos rígidos padrões de engenharia globais.

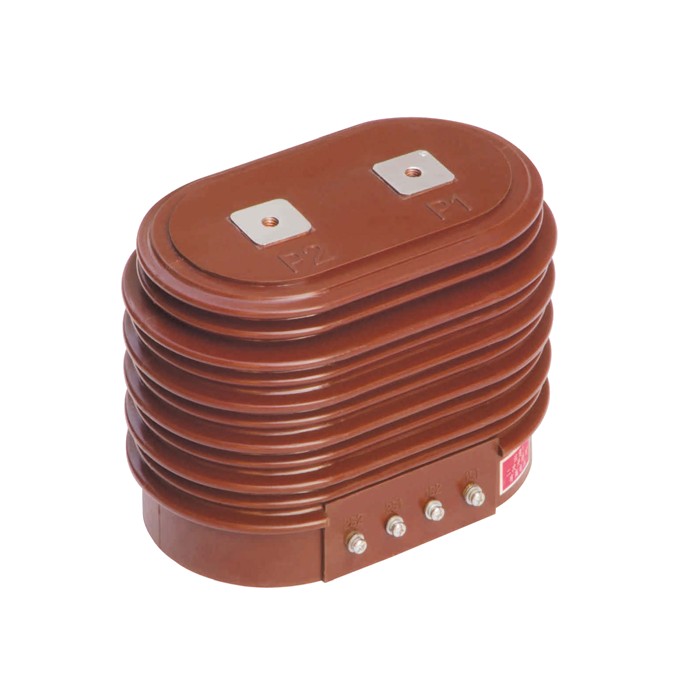

O Transformador de Corrente LZZJ-10Q é um transformador de corrente interno do tipo reforçado. Utiliza uma estrutura de resina epóxi totalmente fechada, integrando os enrolamentos primário e secundário com um núcleo anular de alta permeabilidade.
Nível de isolamento nominal: 12/42/75kV (garantindo segurança contra surtos)
Classes de precisão: 0,2S, 0,2, 0,5, 10P15 (versátil para faturamento e proteção)
Relação de corrente nominal: 5A a 1000A / 5A (ou 1A)
Conformidade padrão: GB1208 e equivalentes internacionais IEC.
Integridade do isolamento: O invólucro de epóxi fundido a vácuo fornece uma vedação hermética contra umidade, poeira e contaminantes químicos, prolongando significativamente a vida útil em comparação com os modelos tradicionais de núcleo aberto.
Compatibilidade com dupla frequência: Otimizado para sistemas de 50 Hz e 60 Hz, tornando-o um ativo versátil para projetos de infraestrutura internacionais.
Alta resistência a curto-circuito: Com classificações de estabilidade dinâmica atingindo até 90kA (para modelos 1000/5A), o LZZJ-10Q mantém a integridade estrutural durante condições de falha.
Deslocamento de fase baixa: Projetado com fator de potência atrasado de 0,8 para garantir medição de alta precisão para faturamento de energia.
O Comewill LZZJ-10Q é o “coração” do monitoramento em diversos ambientes críticos:
Quadros Industriais: Integrais para unidades de disjuntores a vácuo internos de 10kV-12kV.
Gerenciamento de energia: Medição de alta precisão (classe 0,2S) para consumo de energia em edifícios comerciais.
Proteção de relé: Saída de sinal confiável para relés de proteção contra sobrecorrente e curto-circuito.

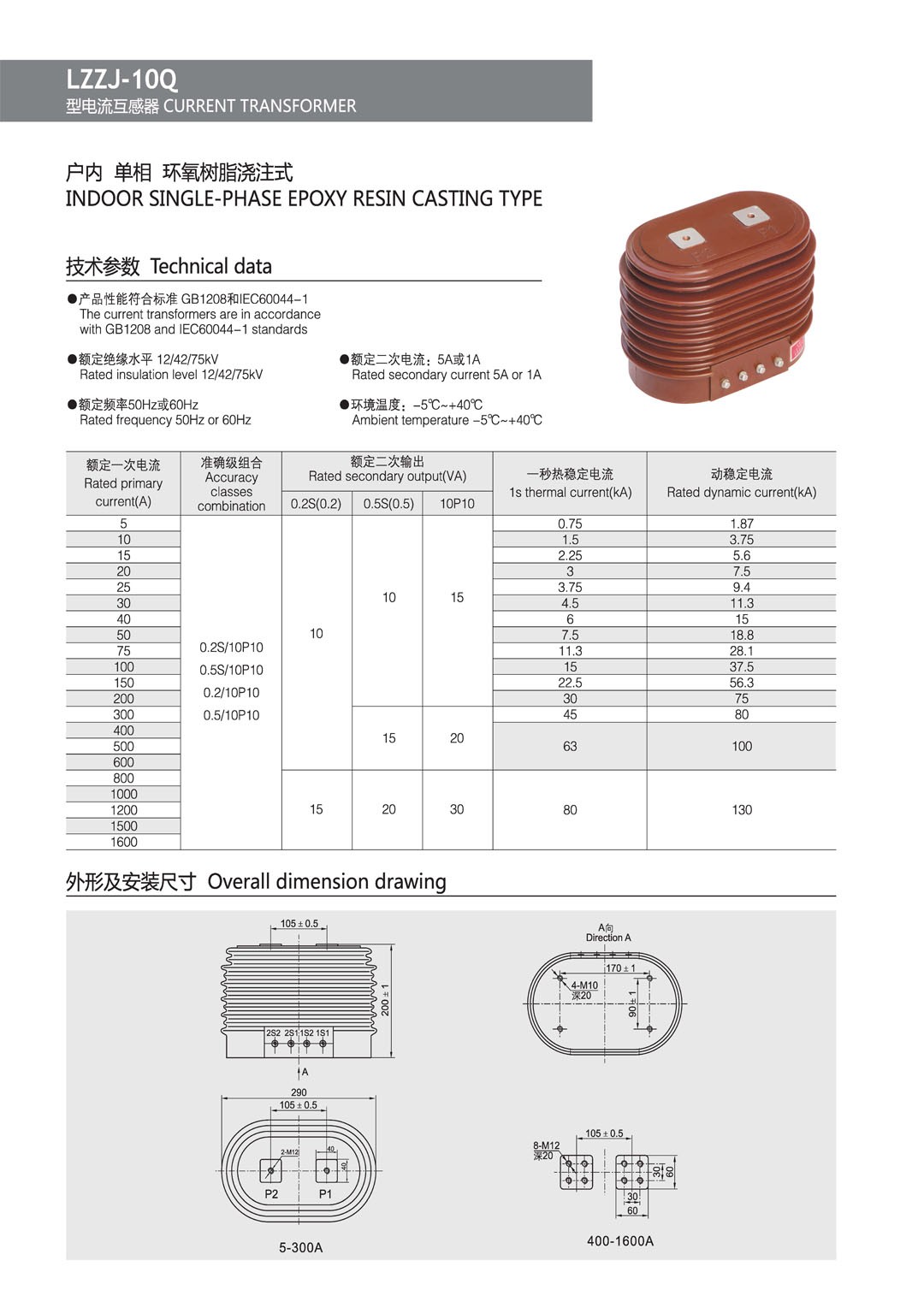

| Transformador de corrente LZZJ-10Q | |
| Nível de isolamento nominal | 12/42/75kV |
| Fator de potência de carga | 0,8 (atraso) |
| Corrente primária nominal | 5-1000A |
| Corrente secundária nominal | 5A/1A |
| Padrão do produto | GB1208 |
| Fator de segurança | FS<10 |
| Modelo de Produto | Relação de corrente nominal (A) | Combinação de níveis | Classe de precisão e potência nominal (VA) COSФ=0,8 | Corrente termicamente estável de 1 segundo | Corrente de estabilidade dinâmica | |||
| 0,2S | 0.2 | 0.5 | 10P15 | |||||
| LZJC-10Q | 5/5 | 0,2S/10P150,2/10P150,5/10P15 | 10 | 10 | 10 | 15 | 0.4 | 0.8 |
| 05/10 | 10 | 10 | 10 | 15 | 0.8 | 1.5 | ||
| 15/5 | 10 | 10 | 10 | 15 | 1.1 | 2.3 | ||
| 20/5 | 10 | 10 | 10 | 15 | 1.5 | 3 | ||
| 30/5 | 10 | 10 | 10 | 15 | 2.3 | 4.5 | ||
| 40/5 | 10 | 10 | 10 | 15 | 3.8 | 7.5 | ||
| 50/5 | 10 | 10 | 10 | 15 | 5.6 | 11.3 | ||
| 75/5 | 10 | 10 | 10 | 15 | 7.5 | 15 | ||
| 150/5 | 10 | 10 | 10 | 15 | 11.3 | 23 | ||
| 200/5 | 10 | 10 | 10 | 15 | 15 | 30 | ||
| 300/5 | 10 | 10 | 10 | 15 | 22.5 | 45 | ||
| 400/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 600/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 800/5 | 10 | 10 | 10 | 15 | 40 | 80 | ||
| 1000/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
| 1500/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
Q1: Qual é a diferença entre as classes de precisão 0,2S e 0,5?
A1:0,2S é uma classe "especial" de alta precisão usada para faturamento de carga ampla (precisa mesmo a 1% da corrente nominal), enquanto 0,5 é o padrão para medição industrial geral.
Q2: O que torna a fundição de resina epóxi melhor do que o isolamento tradicional?
A2: A fundição em epóxi veda completamente os enrolamentos e o núcleo, oferecendo resistência superior à umidade, propriedades antipoluição e durabilidade mecânica.
