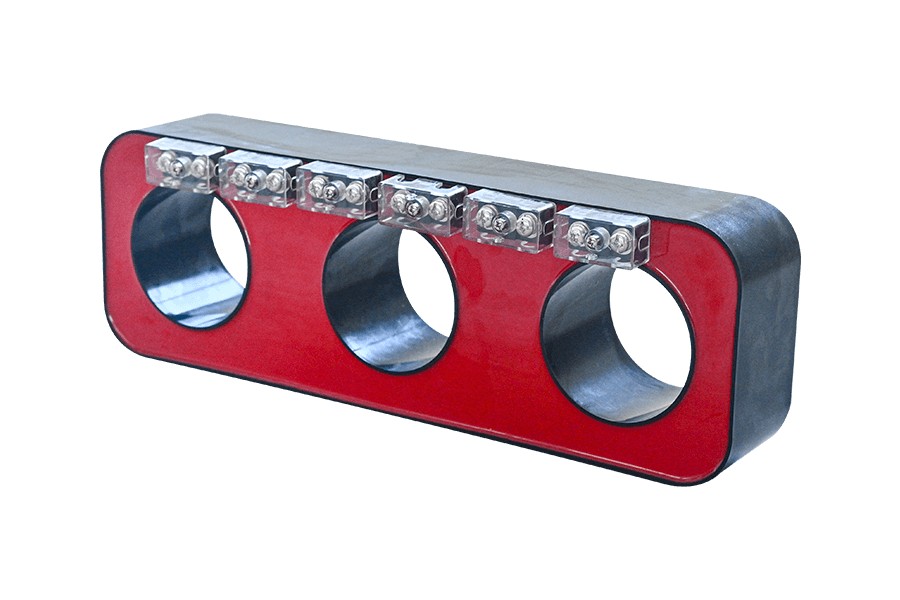

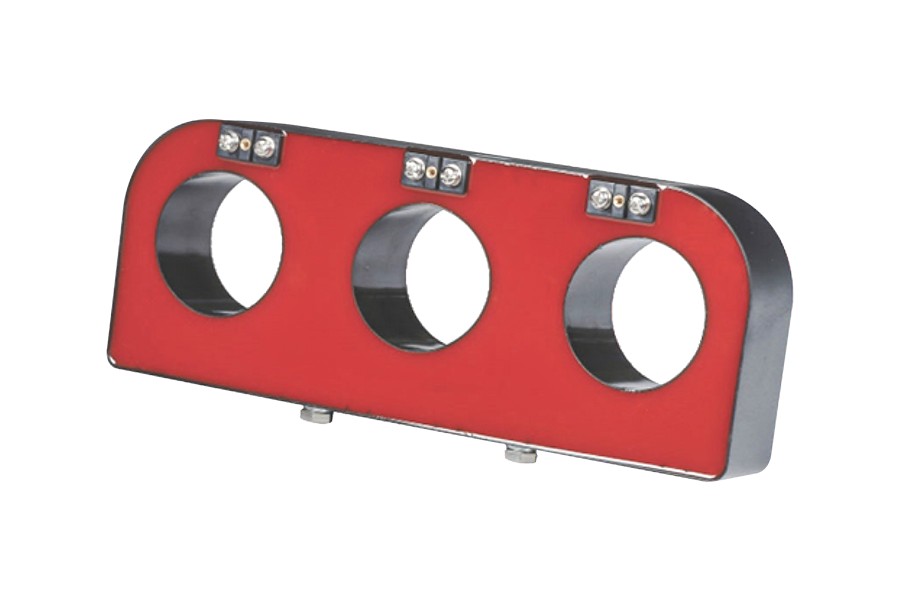

O transformador de corrente de gabinete inflável LSY desenvolvido pela Comewill é projetado especificamente para painéis isolados a gás (GIS) de média tensão e sistemas de gabinetes infláveis. É essencial para manter a estabilidade do sistema, evitar a sobrecarga do equipamento e garantir uma coordenação de proteção confiável.
1. Monitoramento preciso de corrente trifásica
O transformador oferece medição de corrente de alta precisão, permitindo monitoramento em tempo real da magnitude e flutuações da corrente em sistemas trifásicos. Isso permite que os operadores detectem anormalidades como sobrecarga, desequilíbrio ou condições de falha antecipadamente e tomem medidas corretivas antes que ocorram danos.
2. Design compacto e que economiza espaço
A estrutura compacta e o design leve dos transformadores de corrente com gabinete inflável LSY permitem uma instalação flexível sem afetar outros componentes dentro do quadro.
3. Estrutura de isolamento selada
Esta estrutura isola efetivamente o sistema de enrolamento interno contra umidade, poeira e interferência externa, garantindo estabilidade a longo prazo e confiabilidade operacional.
4. Múltiplas opções de precisão
O transformador de corrente de gabinete inflável LSY suporta configurações de medição, proteção e enrolamento duplo, permitindo que os engenheiros integrem funções de medição e proteção de relé dentro do mesmo sistema.
5. Construção Industrial Durável
Fabricado com materiais magnéticos de alta qualidade e tecnologia de enrolamento de precisão, o transformador mantém um desempenho estável mesmo sob condições de carga contínua.
| LSY-10/107 | Corrente primária nominal (A) | Classe de precisão (medição) | Classe de precisão (proteção) | Classe de precisão (enrolamento duplo) | |||||||
| 0,2S | 0.2 | 0.5 | 10P10 | 10P15 | 10P20 | 0,2S | 0.5 | 10P10 | 10P15 | ||
| 75 | 2 | 2 | 1 | 2.5 | -- | -- | -- | 1 | 1 | -- | |
| 100 | 2.5 | 2.5 | 2.5 | 5 | -- | -- | -- | 1 | 1 | -- | |
| 150 | 2.5 | 2.5 | 2.5 | 5 | -- | -- | -- | 1.5 | 1.5 | -- | |
| 200 | 5 | 5 | 2.5 | 7.5 | -- | -- | -- | 2.5 | 2.5 | -- | |
| 300 | 5 | 5 | 5 | 7.5 | -- | -- | -- | 2.5 | 2.5 | -- | |
| 400 | 10 | 10 | 5 | 15 | -- | -- | -- | 5 | 5 | -- | |
| 500 | 10 | 10 | 10 | 15 | -- | -- | -- | 5 | 5 | -- | |
| 600 | 10 | 15 | 10 | 15 | -- | -- | -- | 5 | 7.5 | -- | |
| 800 | 10 | 15 | 10 | 20 | -- | -- | -- | 5 | 7.5 | -- | |
| LSY-10/110 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| LSY-10/120 | 75 | 75 | - | - | 1 | - | - | - | - | 1 | - |
| 100 | 100 | - | - | 2.5 | - | - | - | - | 1 | - | |
| 150 | 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | |
| 200 | 200 | - | 2.5 | 2.5 | 2.5 | 5 | - | - | 2.5 | 5 | |
| 300 | 300 | 2.5 | 2.5 | 5 | 5 | 5 | - | - | 2.5 | 5 | |
| 400 | 400 | 5 | 5 | 5 | 5 | 7.5 | - | - | 5 | 7.5 | |
| 500 | 500 | 5 | 5 | 5 | 10 | 10 | - | - | 5 | 10 | |
| 600 | 600 | 5 | 5 | 10 | 10 | 10 | - | - | 5 | 10 | |
| 800 | 800 | 10 | 10 | 10 | 10 | 10 | - | - | 5 | 10 | |
| LSY-10/127 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| LSY-10/130 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| LSY-10/150 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| Usar | Medindo transformadores de corrente | Transformador de corrente de proteção | Transformador de corrente de enrolamento duplo | |||||||
| Precisão e carga nominal (VA) | Precisão e carga nominal (VA) | Classe de precisão e carga nominal | ||||||||
| Estabilize a corrente primária | 0,2s | 0.2 | 0.5 | 10P20 | 10P15 | 10P10 | 0,2s | 0.5 | 10P15 | 10P10 |
| 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - |
| 150 | - | - | 2.5 | - | - | 2.5 | - | 1.5 | - | - |
| 200 | - | 2.5 | 2.5 | - | - | 5 | - | 2.5 | - | 5 |
| 300 | 2.5 | 2.5 | 5 | - | - | 5 | - | 2.5 | - | 5 |
| 400 | 5 | 5 | 5 | - | - | 7.5 | - | 5 | - | 7.5 |
| 500 | 5 | 5 | 10 | - | - | 10 | - | 5 | - | 10 |
| 600 | 5 | 5 | 10 | - | - | 10 | - | 5 | - | 10 |
| 800 | 10 | 10 | 10 | - | - | 10 | - | 5 | - | 10 |
Nota: O cartão de mola de aço inoxidável é personalizado de acordo com os requisitos do usuário
