Como fabricante profissional na China, a Comewill gostaria de fornecer a você um transformador de corrente de sequência zero tipo CTK personalizado. A função principal do it é capturar o componente de sequência zero da corrente - a soma das correntes trifásicas, também conhecida como "corrente de linha neutra" na indústria, porque esta parte da corrente flui no condutor neutro do sistema trifásico. Para projetos de aquisição com requisitos de proteção de segurança de energia, o desempenho preciso de detecção deste produto é um grande destaque, que é muito adequado para vários cenários que exigem monitoramento confiável de falhas de aterramento.
Na prática, os transformadores de corrente de seqüência zero do tipo CTK serão usados em conjunto com dispositivos de proteção de relés ou sistemas de sinalização. Quando ocorre corrente de aterramento de sequência zero no sistema de energia (como choque elétrico ou falha de vazamento no circuito), o lado secundário do transformador emitirá a corrente de sequência zero correspondente, o que desencadeará a ação do equipamento conectado ao secundário linha, como corte da fonte de alimentação, emissão de sinais de alarme, etc., conseguindo, em última análise, proteção e monitoramento do circuito e do equipamento. Para o comprador, a colaboração perfeita com equipamentos de suporte aumenta muito o valor da aplicação prática do produto.
Ao instalar, este transformador geralmente é montado no condutor neutro de um sistema trifásico e pode emitir um sinal proporcional ao componente de corrente de sequência zero. Vale ressaltar que mesmo que a corrente de falta seja pequena, ela pode detectar com precisão falhas de aterramento, o que resolve um problema fundamental na proteção da segurança elétrica. Com ele, podem ser evitados danos ao equipamento devido a falhas e o risco de choque elétrico ao pessoal pode ser reduzido. Portanto, é uma opção de compra popular em sistemas de distribuição de energia, centros de controle de motores e outros dispositivos elétricos propensos a falhas de aterramento.
Se houver necessidade de aquisição em massa, personalização ou consulta técnica de transformadores de corrente de sequência zero do tipo CTK, a Welcome (Wenzhou) Electric Co., Ltd. pode fornecer serviços profissionais completos para atender às diversas necessidades de projetos em diferentes campos, como indústria, comércio e infraestrutura.
| Parâmetros elétricos | Parâmetros mecânicos | ||
| Freqüência | 50~400 Hz | Concha | ABS （grau retardador de chama 94-V0） |
| Entrada nominal | 10mA~5A | Bobina | PBT |
| Faixa de medição | 10% dentro ~ 130% dentro | núcleo de ferro | Aço Ni/nanocristalino |
| Saída nominal | 0~1v (A ou) 0~0,25mA | Estrutura interna | Fundição em resina epóxi ecologicamente correta |
| Diferença de proporção | ≤±0,1% | Plano de construção | Fixação por parafuso |
| Diferença de fase | ≤±10 | Temperatura de trabalho | -25℃~ +75℃ |
| Resistência Dielétrica | 2,5KV/1mA/1min | Umidade Ambiente | ≤85% |
| Resistência de isolamento | DC500V/1000MΩ/min | Método de fiação | Tipo de terminal/fio trançado blindado 1,5m |

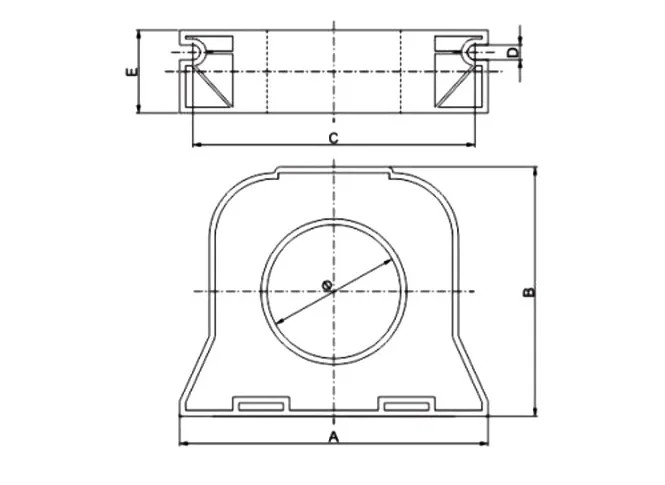

Dimensão mecânica (apenas para referência)
| Especificações do modelo | Dimensões | ||||||
| Corrente de referência | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
1. Principais vantagens
Pode detectar com precisão correntes desequilibradas: os transformadores de corrente de sequência zero do tipo CTK são projetados especificamente para sistemas de energia trifásicos e podem medir correntes desequilibradas formadas pela soma das correntes trifásicas. Se houver vazamento de corrente de falha de um ou vários condutores de fase para o terra, ou seja, ocorrer uma falha de aterramento, ela poderá ser detectada em tempo hábil.
Sensibilidade extremamente alta: mesmo pequenas correntes de falta à terra podem ser detectadas por este transformador. Dessa forma, pode-se evitar a quebra do equipamento devido a mau funcionamento, reduzir o risco de choque elétrico ao pessoal e fazer com que o sistema elétrico opere com mais segurança.
Medição precisa: Mesmo na presença de ruído forte ou outras interferências no local, fornece resultados de medição precisos para os transformadores de corrente de sequência zero tipo CTK, que podem fornecer suporte de dados confiável para ações de proteção subsequentes.
Instalação sem tocar no circuito: É particularmente conveniente instalar sem desconectar o circuito ou parar a carga. Basta colocá-lo no condutor neutro do sistema trifásico sem afetar o funcionamento normal do sistema.
Frequência de ampla adaptabilidade: A frequência de trabalho pode cobrir 50 Hz a 400 Hz e pode se adaptar a qualquer cenário comum de uso de eletricidade com boa compatibilidade.
Não afetando o funcionamento do circuito: A carga em si é muito baixa, o que não terá impacto significativo no funcionamento do circuito, nem interferirá na precisão de outros equipamentos de medição do sistema, garantindo o funcionamento estável de todo o sistema elétrico.
Cenário de monitoramento de incêndio elétrico
Sistema de proteção contra incêndio e vazamento
Dispositivo de proteção de relé eletromagnético
Equipamento de proteção de microcomputadores, etc.
