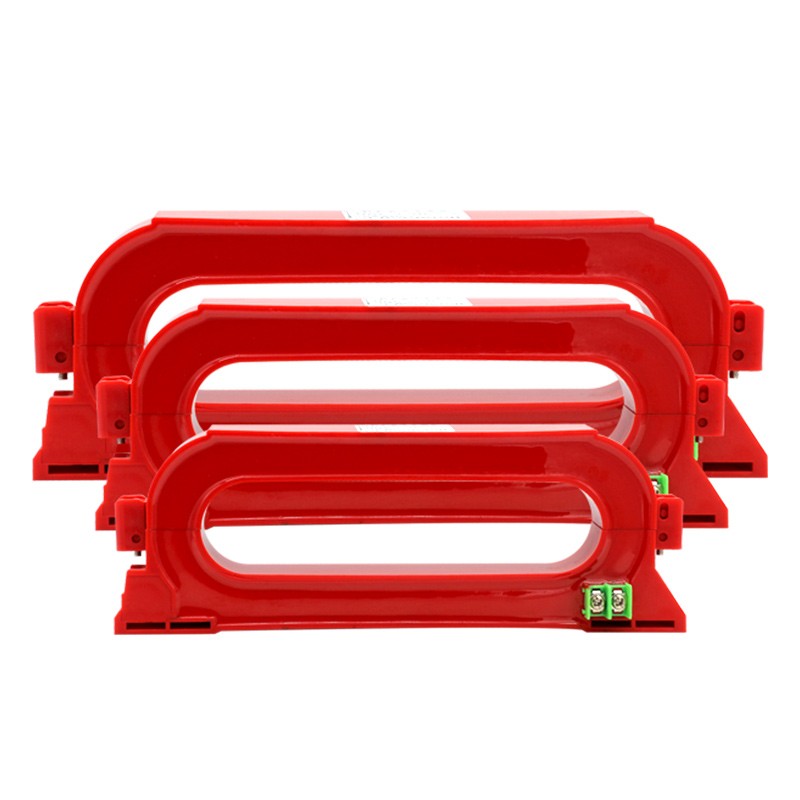

Na operação de nosso sistema de energia, uma vez que ocorre a corrente de aterramento de sequência zero, o transformador de corrente quadrado de sequência zero tipo CTK de alta qualidade da fábrica Comewill pode cooperar perfeitamente com dispositivos de proteção de relé e sistemas de sinal, acionar de forma estável a ação dos componentes do dispositivo e implementar as funções de proteção e monitoramento. Sua característica de não selecionar equipamentos e de ligação estável permite que os compradores evitem se preocupar com questões de adaptação, o que também é uma das principais razões pelas quais se tornou popular nas compras.
Se ocorrer um acidente por choque elétrico ou falha de vazamento no circuito, o lado secundário do transformador responderá imediatamente e emitirá corrente de sequência zero. Neste ponto, os dispositivos conectados à linha secundária ativarão prontamente o mecanismo de proteção - ou cortando automaticamente a energia para evitar a expansão da falha; Emita imediatamente um sinal de alarme para lembrar a equipe de manuseá-lo em tempo hábil, minimize os riscos de segurança do sistema elétrico e também proteja a segurança pessoal do pessoal no local.
Para projetos de aquisição com requisitos de proteção de segurança elétrica, este transformador de corrente quadrado de sequência zero tipo CTK é confiável, durável e tem efeitos de proteção direta, tornando-o uma opção de aquisição de alta qualidade para aumentar o nível de segurança de todo o sistema de energia. Se você precisar de compras em massa ou tiver parâmetros personalizados ou necessidades de consultoria técnica, a Welcome (Wenzhou) Electric Co., Ltd. Quer se trate de encaixe no processo de aquisição ou suporte técnico subsequente, podemos ajudá-lo a resolvê-lo de maneira adequada e atender plenamente às necessidades de aquisição de diferentes áreas.
Os CTKs são dispositivos sólidos e confiáveis construídos para sistemas elétricos trifásicos – eis o que os diferencia no uso no mundo real:
Captura corrente desequilibrada e falhas à terra: O transformador de corrente quadrado de sequência zero tipo CTK é feito para medir corrente desequilibrada em configurações trifásicas (que é o total das correntes trifásicas). Isso significa que eles podem detectar faltas à terra, que acontecem quando a corrente de falta vaza de um ou mais condutores de fase para o terra.
Supersensível: Mesmo pequenas quantidades de corrente de falta à terra não passam por eles. Isso é muito importante para proteger os equipamentos contra danos e manter os trabalhadores protegidos contra choques elétricos. Consistentemente preciso: Eles fornecem leituras precisas do componente de sequência zero da corrente, mesmo quando há muito ruído elétrico ou interferência no sistema.
Instalação fácil e não intrusiva: basta montá-los em torno do condutor neutro de um sistema trifásico – sem necessidade de interromper o circuito ou desligar a energia da carga. A configuração é simples e não interrompe as operações.
Funciona em diferentes frequências: Projetado para operar de 50 Hz a 400 Hz (a faixa comum para a maioria das aplicações), o transformador de corrente quadrado de sequência zero tipo CTK é flexível o suficiente para se adequar a uma variedade de configurações elétricas.
Baixa carga no sistema: Eles não sobrecarregam o circuito e não prejudicam a precisão de outros dispositivos de medição no sistema.
Em suma, os transformadores de corrente quadrados de sequência zero tipo CTK são ferramentas confiáveis e precisas que desempenham um papel fundamental na proteção de sistemas elétricos contra falhas à terra. Eles mantêm as pessoas e os equipamentos seguros, tornando-os uma escolha ideal para necessidades de proteção elétrica industrial e comercial.
| Parâmetros elétricos | Parâmetros mecânicos | ||
| Freqüência | 50~400 Hz | Concha | ABS （grau retardador de chama 94-V0） |
| Entrada nominal | 10mA~5A | Bobina | PBT |
| Faixa de medição | 10% dentro ~ 130% dentro | núcleo de ferro | Aço Ni/nanocristalino |
| Saída nominal | 0~1v (A ou) 0~0,25mA | Estrutura interna | Fundição em resina epóxi ecologicamente correta |
| Diferença de proporção | ≤±0,1% | Plano de construção | Fixação por parafuso |
| Diferença de fase | ≤±10 | Temperatura de trabalho | -25℃~ +75℃ |
| Resistência Dielétrica | 2,5KV/1mA/1min | Umidade Ambiente | ≤85% |
| Resistência de isolamento | DC500V/1000MΩ/min | Método de fiação | Tipo de terminal/fio trançado blindado 1,5m |

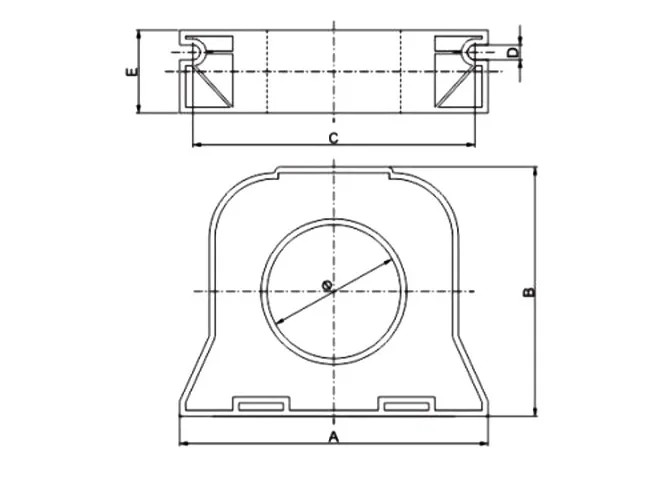

Dimensão mecânica (apenas para referência)
| Especificações do modelo | Dimensões | ||||||
| Corrente de referência | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
